汽车零部件用两板注塑模具结构设计

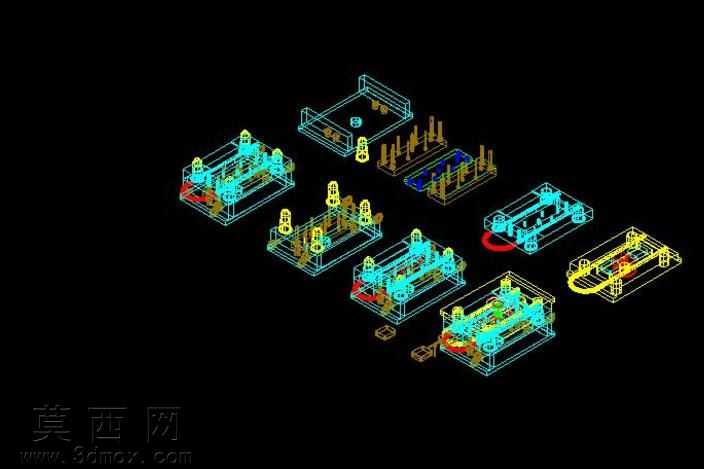

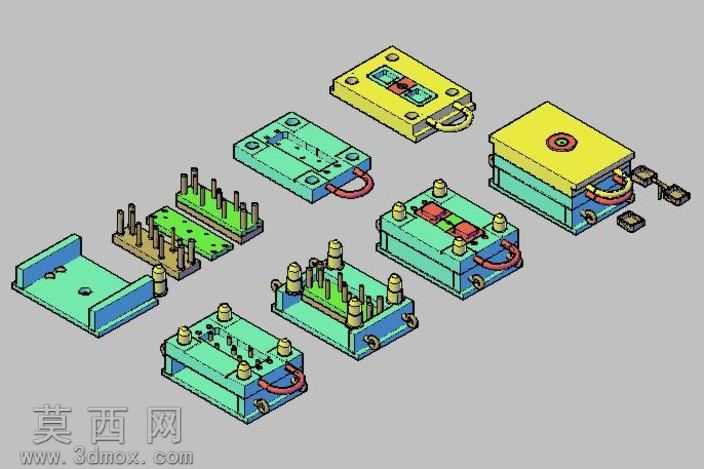

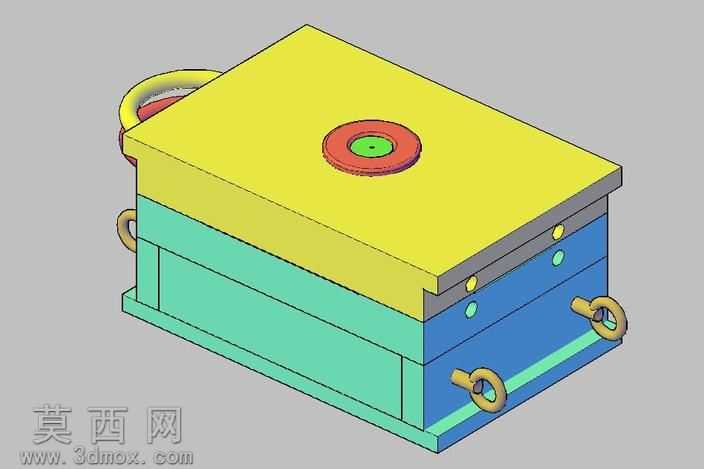

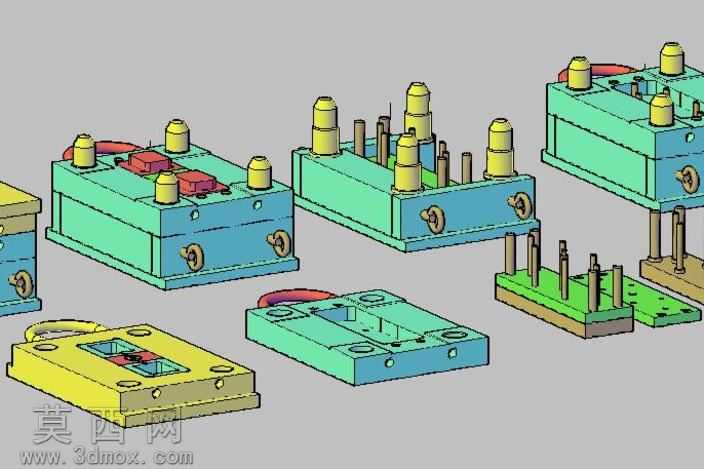

本套两板注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品成型需求出发完成整体布局规划。建模阶段优先完成模架部分的参数化搭建，区分定模侧与动模侧的装配层级，对定模板、动模板、支撑板、垫块、上下固定板等标准模架零件进行精准尺寸匹配，保证各板件之间的装配公差符合模具加工与装配要求。针对成型部分，根据汽车类注塑件的结构特征拆分型腔与型芯，分型面选取遵循平滑过渡、无倒扣干涉的原则，保证开模过程中产品能够顺利留于动模侧，型腔与型芯的成型面做了贴合产品外观的细节处理，还原产品的结构特征与曲面造型。浇注系统采用常规侧浇口布局，流道截面尺寸匹配塑料熔体的流动特性，保证充模过程中熔体能够平稳填充型腔，减少熔接痕、缺胶等成型缺陷。导向定位系统设置了多组导柱导套结构，分布在模架四角位置，保证定模与动模合模过程中的精准对位，避免合模错位导致的型腔啃伤问题。推出机构采用顶杆推出布局，顶杆位置排布避开产品外观面与薄弱结构区域，保证推出过程中产品受力均匀，不会出现顶白、顶穿等问题。冷却系统在定模与动模侧分别设计了循环水路，水路走向贴合型腔型芯的成型轮廓，保证模具成型过程中温度均匀分布，缩短成型周期，减少产品因冷却不均产生的翘曲变形。建模过程中对所有零件赋予了区分度明确的材质色彩，定模侧模板采用青蓝色系材质、动模侧相关零件采用黄绿配色、导向与紧固类标准件采用金属黄铜色、顶出与结构零件采用金属钢质材质，通过色彩区分快速识别不同功能的零件模块，装配完成后通过爆炸视图展示各零件的装配关系，清晰呈现模具从合模到开模各状态下的结构组成，整体结构设计兼顾加工可行性与注塑生产的实用性，能够满足对应汽车注塑件的批量生产需求，各结构模块之间无干涉问题，运动行程符合开模与推出的动作要求。
