惠特沃思快速返回机构三维结构设计

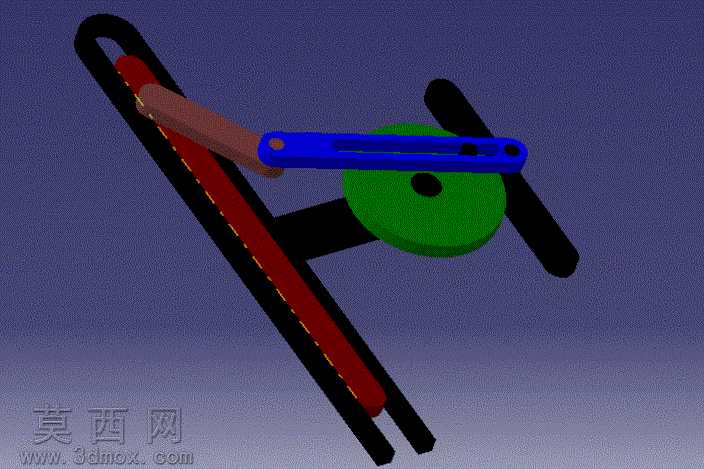

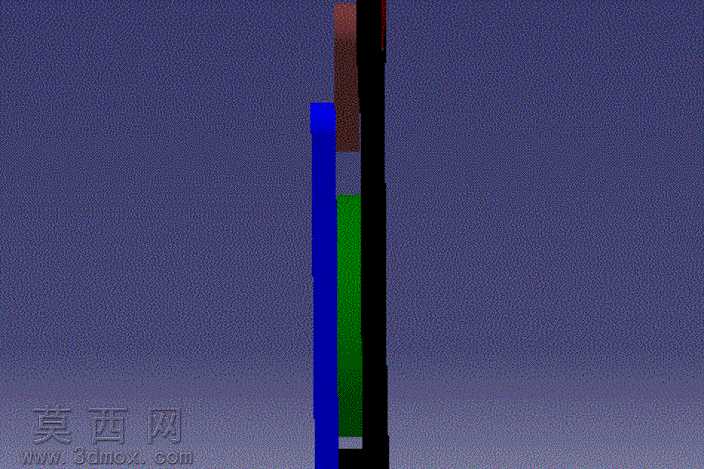

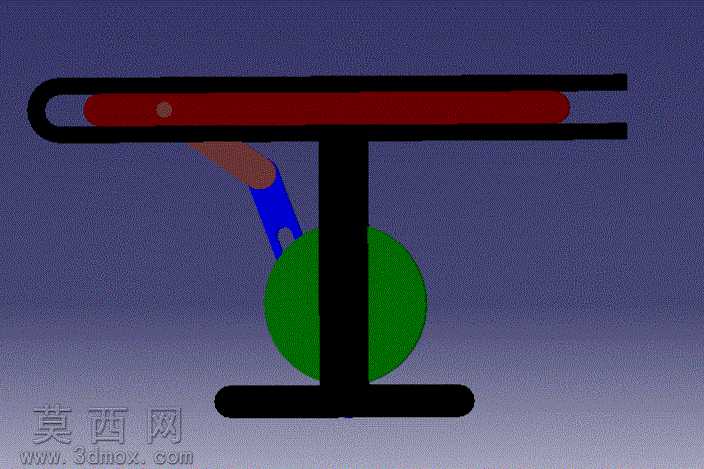

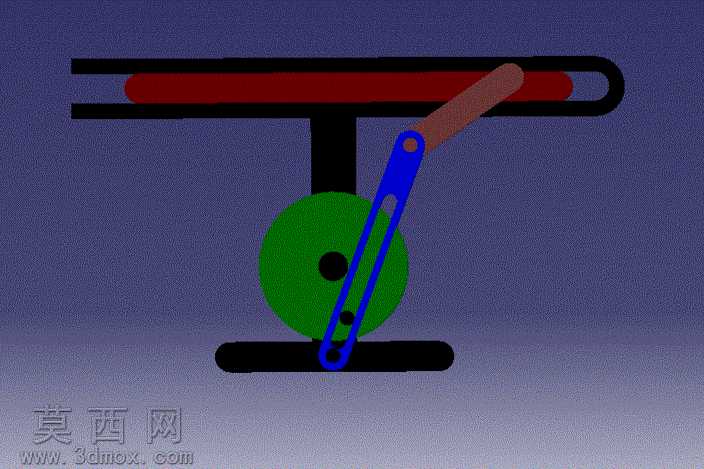

本作品为惠特沃思快速返回机构的三维数字化模型，整体采用参数化建模方式完成，各零部件尺寸严格按照经典机构运动学比例设定，可完整复现该机构的急回运动特性。建模过程中首先完成基座部分的构建，作为整个机构的承载基础，基座采用对称式结构设计，预留了曲柄转轴、滑块导路的安装定位基准，保证各运动副的同轴度与平行度公差符合机械设计规范。其次构建曲柄构件，曲柄为偏心回转结构，回转中心与连杆铰接点的偏心距经过精准计算，匹配机构所需的行程速比系数，曲柄与动力输入轴的连接部位设计有标准键槽结构，可直接对接通用动力输出端。随后完成带导槽的摆动连杆建模，导槽内壁与滑块的配合间隙按照运动副公差要求设定，既保证滑动顺畅无卡滞，又避免间隙过大造成的运动冲击，连杆与上部滑枕的铰接点位置经过运动学仿真验证，可将曲柄的回转运动精准转化为滑枕的直线往复运动。上部滑枕构件采用长条形导轨式结构，与基座上的水平导路形成移动副，滑枕的工作行程与返回行程速度差符合快速返回机构的典型特性，工作行程匀速平稳可适配切削、进给等作业场景，返回行程快速空回可有效缩短非作业时间提升运行效率。模型渲染阶段为不同构件赋予了区分度较高的材质属性，基座采用哑光黑色金属材质模拟铸铁机架，曲柄采用亮蓝色工程塑料材质突出运动构件，滑枕采用暗红色金属材质模拟执行工作部件，绿色偏心轮采用高饱和度色彩标注动力输入构件，各铰接点采用金属铜色材质区分转动副位置，整体视觉层次清晰，可直观分辨各构件的功能与运动关系。模型完成后进行了全行程运动干涉检查，验证了所有运动构件在整个运动周期内无碰撞、无干涉，运动轨迹完全符合理论计算结果，可用于机械原理教学演示、机构方案验证、相关设备的前置设计参考等场景，能够帮助使用者快速理解急回机构的运动逻辑与结构组成。
