曲柄滑块直线往复传动机构

　　曲柄滑块机构是平面连杆传动中应用最广泛的基础构型之一，其核心作用是把旋转运动与直线往复运动进行双向转换。在冲床、往复泵、压缩机、内燃机、送料装置以及各类自动化执行端中，都能看到这一机构的身影：当主动件为曲柄时，连续回转被转化为滑块沿导轨的定向直线行程；反过来，若以滑块为主动件，则可将活塞或推杆的往复推拉转化为曲柄轴的连续转动，内燃机的动力输出正是基于这一原理。

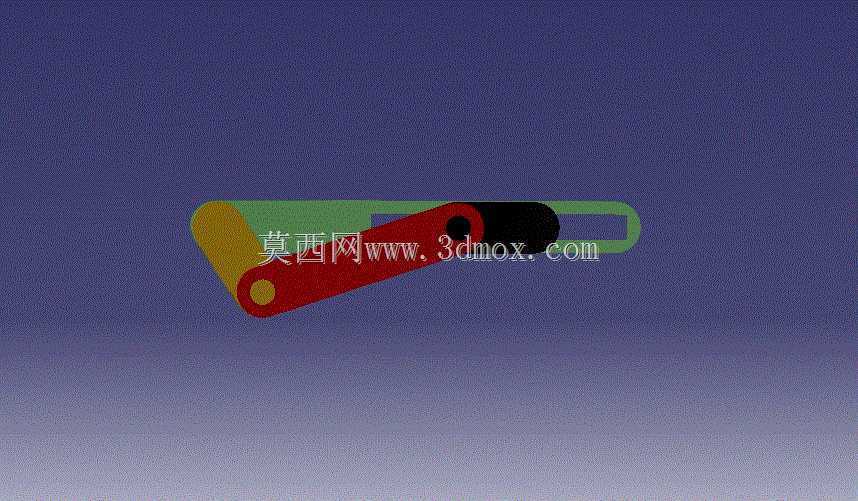

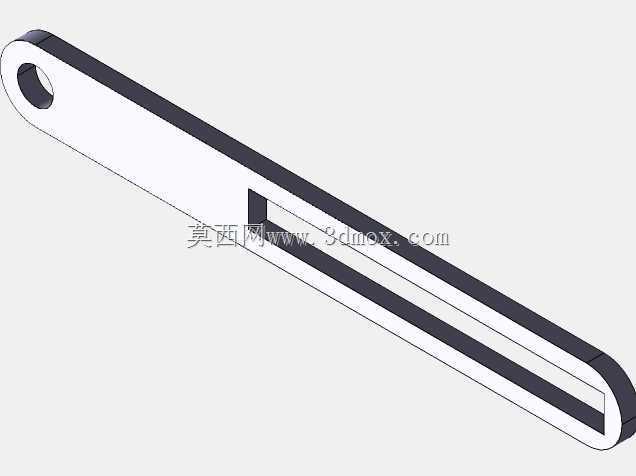

　　这套三维模型完整还原了机构的四个关键组成部分：做整周回转的曲柄、传递运动的连杆、沿固定导轨做直线滑动的滑块，以及起支撑约束作用的机架。各构件之间通过转动副与移动副串联，形成典型的单自由度平面连杆系统。建模时对铰接点的配合关系做了清晰表达，曲柄销、连杆大头孔、小头孔以及滑块与导轨的接触面均按运动副逻辑布置，便于在装配环境中直接添加旋转马达与线性位移约束，进行运动学仿真。

　　从设计思路上看，曲柄半径直接决定滑块的行程，行程长度等于曲柄半径的两倍，这是选型与布局阶段首先要锁定的参数。连杆长度则影响机构的传力特性与压力角变化：连杆过短会导致滑块在行程端点附近压力角增大、侧向分力上升，加剧导轨磨损；连杆适当加长可改善受力，但会占用更大的纵向空间。实际工程中常根据行程速比系数、许用压力角以及安装空间反复迭代杆长比例，模型中各杆件的相对长度即体现了这种折中——在保证传动角处于合理区间的前提下，控制整体轮廓紧凑。

　　滑块与导轨的配合是保证直线运动精度的关键。模型中滑块被约束在水平导路内，导路方向线与曲柄回转中心的相对位置决定了机构属于对心还是偏置构型：对心布置结构简单、受力对称，适用于多数通用场合；偏置布置则可获得急回特性，在空回行程要求快速退回的设备（如牛头刨床、部分送料机构）中更具效率优势。导轨面需预留润滑与耐磨衬板的安装空间，滑块与导轨之间的间隙直接影响运动平稳性与噪声水平。

　　在安装边界方面，布置该机构时需重点校核三个空间维度：曲柄回转所扫过的圆盘区域不得与机架或周边管路发生干涉；滑块在两个极限位置之间的全长行程范围内，其端部连接的执行件（冲头、活塞、推杆等）运动包络需完整纳入设备内腔；连杆在摆动过程中与导轨、机体侧壁的最小间隙应满足装配与维护要求。曲柄轴的支撑跨距、轴承座位置以及飞轮或带轮的安装轴段，也需要在总布局时同步预留。

　　从受力角度，连杆在工作行程中主要承受交变拉压载荷，设计时多按两端铰接的压杆进行稳定性校核，截面常采用工字形或圆形以兼顾刚度与轻量化；曲柄销与连杆孔之间是磨损高发区，通常配置轴套并保证润滑通道；滑块所受侧向力由导轨承担，导轨长度与滑块导向长度之比不宜过小，以避免啃轨与卡滞。

　　这套模型对运动副位置、杆件连接关系和整体装配逻辑的表达较为直观，可用于机构原理演示、运动轨迹分析、速度与加速度特性研究，也可作为同类传动装置方案设计时的构型参考。在进行详细设计时，工程师可在此基础上补充轴系支撑、密封润滑、紧固件与驱动元件，并结合实际载荷工况完成强度校核与工程图输出。
