工业钢领组织段仪操作平台结构设计

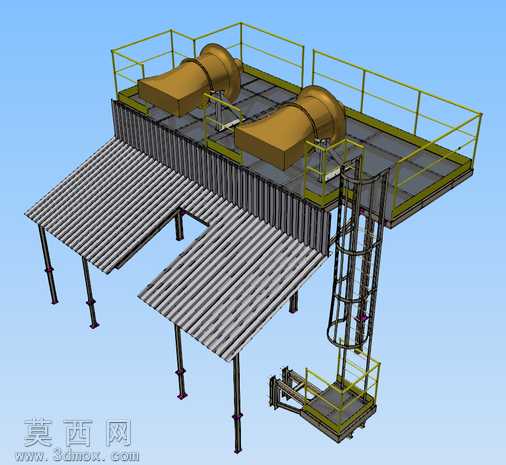

本作品为工业钢领组织段仪配套操作平台的三维设计成果，整体采用参数化建模方式完成全结构搭建，建模过程中对每一处构件的尺寸、装配关系做了精准约束，保证各部件干涉检查零报错。平台主体分为上层操作区、下层遮阳遮雨棚区、垂直爬梯区三个核心功能模块，上层操作区采用格栅式防滑地板设计，四周设置标准化安全护栏，护栏高度符合工业操作安全规范，栏板间距经过严格测算避免安全隐患，平台上预留了钢领组织段仪的安装定位点位，两个核心设备的安装支座做了加强筋结构设计，可承受设备运行时的动载荷与静载荷。下层支撑结构采用多根立柱做承重支撑，立柱底部设置了可调式地脚结构，可适配不同平整度的安装地面，棚区采用波纹板拼接结构，既可以为下方区域遮挡生产车间的落尘、飞溅液体，也能降低上层设备运行产生的噪音扩散。垂直爬梯采用笼式安全防护结构，爬梯踏步做了防滑纹理设计，外围防护笼的间距符合工业安全标准，爬梯底部设置了小型过渡平台，方便操作人员上下时的转身与物品临时放置。材质渲染方面，平台护栏、爬梯采用工业黄的金属漆材质，还原车间设备的安全色标准，平台地板、支撑立柱采用深灰哑光金属材质，模拟碳钢构件的真实质感，棚区波纹板采用银灰色金属材质，还原镀锌钢板的表面纹理，设备主体采用棕褐色哑光材质，区分平台结构与核心生产设备，整体渲染效果还原了工业生产场景的真实视觉感受。设计过程中优先考虑了操作人员的使用便捷性与安全性，上层操作区的预留操作空间经过人机工程学测算，保证操作人员在设备旁进行调试、维护作业时有充足的活动范围，爬梯的倾斜角度、踏步间距符合人体上下攀爬的发力习惯，护栏的高度可避免操作人员意外跌落，支撑结构的承重经过力学仿真校验，可满足长期满负载使用的结构强度要求，整体结构模块化程度高，各部件可拆分加工后现场装配，降低生产制造与运输的成本。
