彩色羽毛装饰款羽毛球三维建模作品

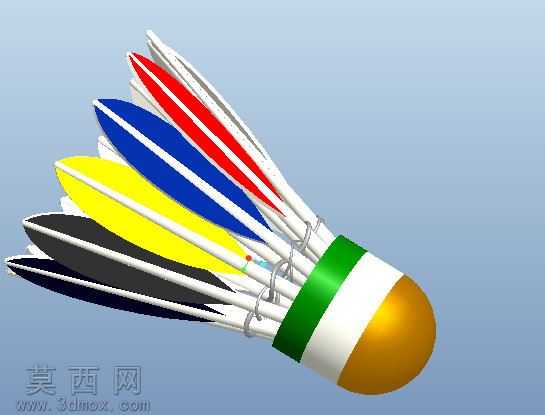

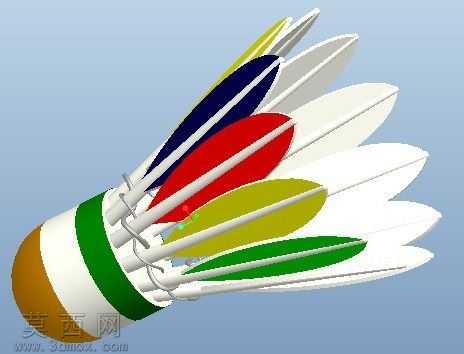

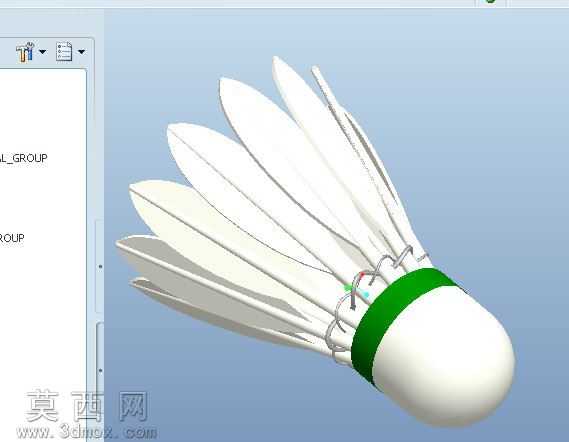

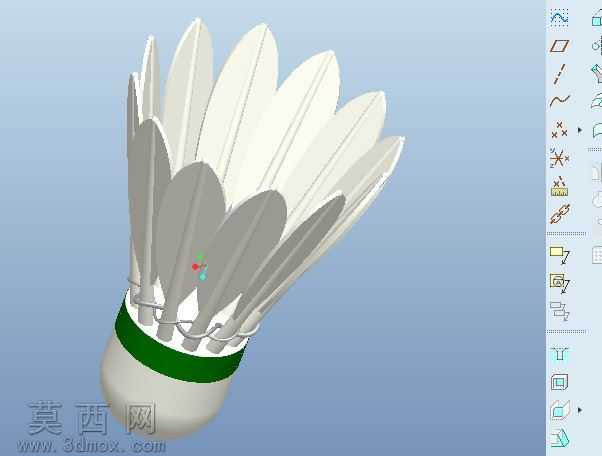

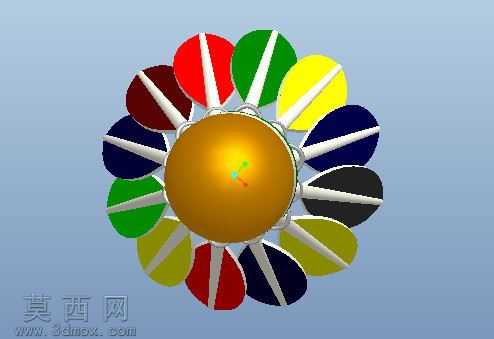

本作品为羽毛球的三维建模成果，建模过程依托Pro/Engineer Wildfire R5.0平台完成，整体还原了羽毛球的经典结构与外观特征。建模初期先梳理羽毛球的结构组成，将其拆分为球头、羽毛束、固定线圈三个核心部分，分别进行参数化建模。球头部分采用半球加圆柱的组合结构，通过旋转特征生成基础实体，表面赋予哑光软质材质，模拟真实羽毛球球头的软木质感，调整材质的粗糙度与漫反射参数，还原软木材质的哑光视觉效果。羽毛部分是建模的核心难点，首先绘制单片羽毛的轮廓草图，通过拉伸生成薄体结构，再对羽毛边缘做细微的倒角处理，模拟真实羽毛的轻薄边缘质感；羽毛的色彩采用多色分区设计，包含白、红、蓝、绿、黄五种色彩，分别赋予不同的纯色材质，调整材质的半透明度与反光度，模拟羽毛片的半通透质感。羽毛的排布采用环形阵列方式，按照真实羽毛球16片羽毛的排布规律，围绕中心轴做等角度阵列，同时调整每片羽毛的倾斜角度，让羽毛束呈现自然的外扩收拢形态，还原真实羽毛球羽毛的排列弧度。固定线圈部分采用螺旋扫描特征生成，分别在羽毛束的上下两个固定位置生成缠绕的线圈结构，赋予金属质感的哑光材质，模拟固定线的捆绑效果。建模完成后进行整体装配校验，检查各部件的干涉情况，调整羽毛与球头的衔接位置，让整体结构贴合真实羽毛球的比例。渲染阶段采用浅蓝纯色背景，添加柔和的环境光与侧方主光源，突出羽毛的色彩层次与结构立体感，阴影参数调整为软阴影，让整体渲染效果更具真实感，同时保留各部件的结构细节，方便后续查看内部装配关系与结构特征。
