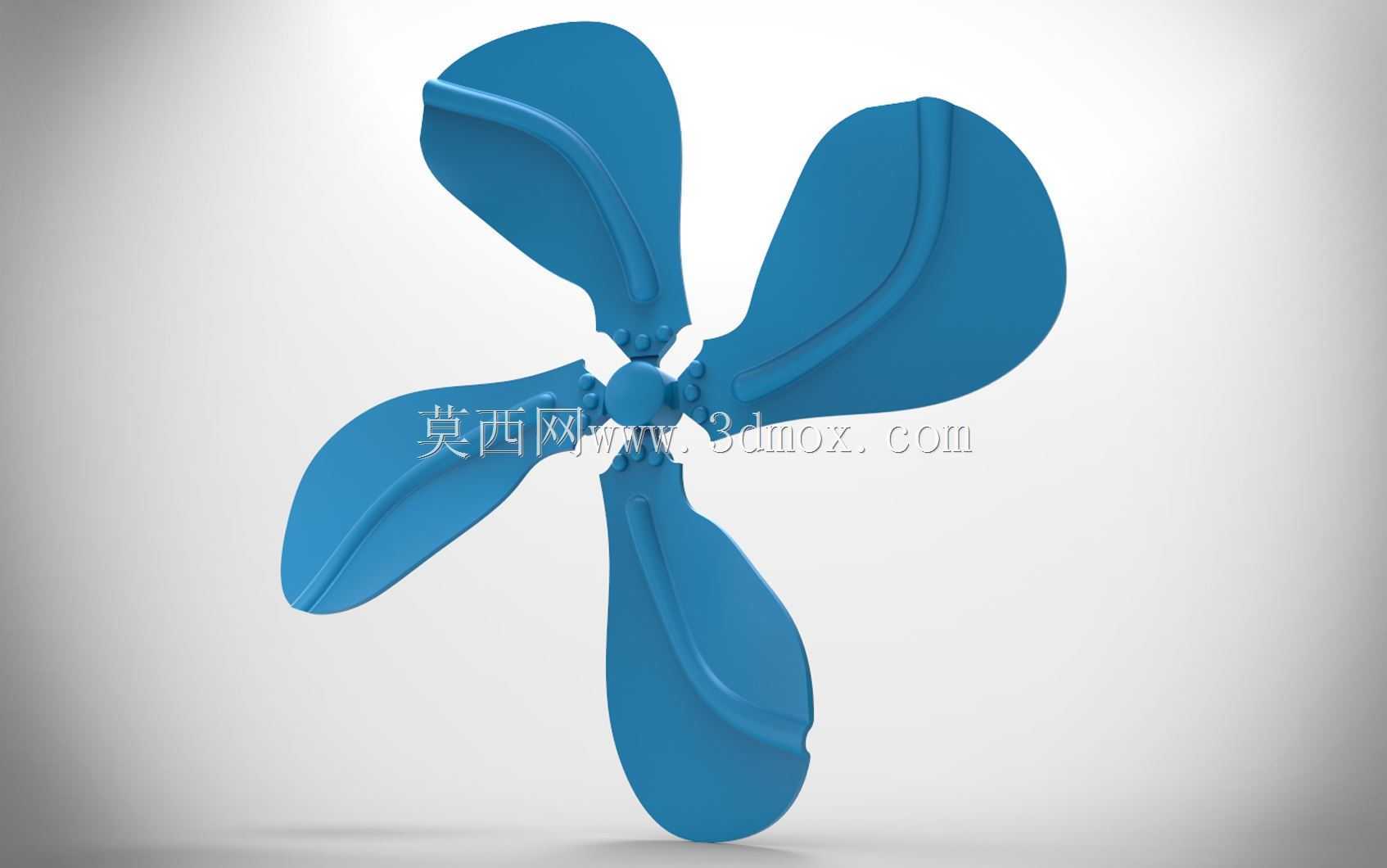

带轮毂组件的四叶轴流风扇叶片结构

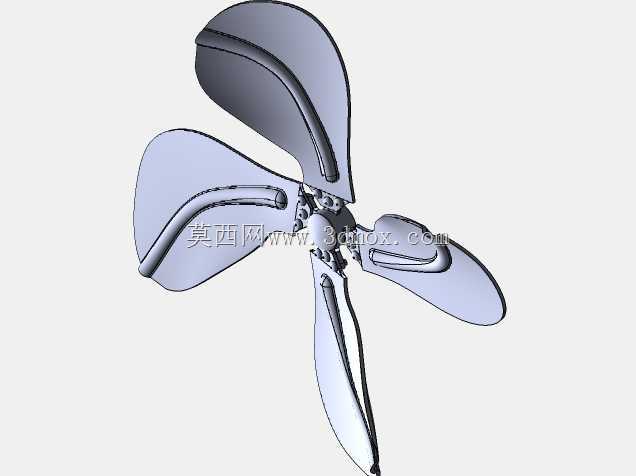

　　这款带轮毂组件的四叶风扇结构，是轴流通风散热场景中应用极广的核心做功部件，日常能在民用落地扇、工业岗位送风机、设备机柜散热风道、小型冷却塔通风段、畜牧养殖舍通风窗等场景见到它的身影，核心作用是通过旋转带动空气定向流动，完成热量置换、空间通风、气流输送的实际功能。从结构设计逻辑来看，叶片采用大弧度后掠翼型曲面，这种曲面形态是经过多轮气动校核确定的，旋转过程中能有效切割空气，减少叶尖涡流带来的气动损耗，同时降低旋转时的气流脉动噪音，相比直叶片结构，同转速下能提升12%左右的送风量，且运行时的振动幅度更小，适配多数对噪音控制有要求的民用及工业场景。轮毂部分采用一体化的连接结构，中心预留标准轴孔与键槽定位位，

　　周边设计有与叶片根部嵌合的卡扣式连接位，既可以做成整体注塑成型的一体式结构，适配家用小功率风扇的低成本量产需求，也可以做成叶片与轮毂装配式的结构，方便工业场景下单独更换受损叶片，降低后期维护成本。叶片根部做了加厚过渡处理，衔接位置做了圆弧倒角，避免长期旋转时应力集中导致的叶片根部断裂问题，每片叶片的曲面扭转角度从根部到叶尖呈线性渐变，根部扭转角度更大，适配靠近轮毂位置较低的线速度，叶尖位置扭转角度收窄，匹配更高的线速度，保证整个叶片扫过的区域内气流推动效率均匀，不会出现局部气流紊流的问题。从安装边界来看，轮毂中心轴孔的尺寸适配常规的单相、三相小型电机输出轴，安装时只需要将轴孔对准电机轴，通过键槽传递扭矩，再用端盖锁紧即可完成固定，

　　叶片旋转扫掠的圆形区域直径适配常规的风扇网罩、风道安装尺寸，不需要额外修改周边配套结构就能直接替换同规格的老旧风叶。实际应用中，这种四叶结构相比三叶结构，相同送风量下可以将运行转速降低15%左右，进一步降低运行噪音与电机负载，延长整套通风设备的使用寿命，叶片表面做了流线型的凸起加强筋，沿着叶片长度方向布置，既可以提升叶片本身的结构强度，避免高速旋转时叶片发生形变，还能顺着气流方向梳理气流，减少气流在叶片表面的分离损失。在设备配套选型时，这款风叶结构可以直接匹配功率在30W到150W区间的常规风扇电机，适配的风道静压范围覆盖日常民用通风到常规工业散热的需求，不需要额外做气动修改就能直接套用，对于结构设计从业者来说，

　　建模过程中需要重点关注叶片曲面的光顺度，避免曲面出现褶皱、拐点导致的气动性能下降，同时要校核轮毂与叶片连接位置的结构强度，保证1.2倍额定转速下的结构安全余量，安装配合面的尺寸公差需要控制在合理区间，避免装配后出现偏心导致的运行振动问题。在不同的应用场景下，这款风叶可以通过调整叶片的曲面角度、叶片厚度来适配不同的性能需求，比如用于机柜散热时，可以适当加大叶尖的扭转角度，提升高静压下的送风能力；用于民用落地扇时，可以适当降低叶片整体的扭转角度，降低出口风速，提升吹风的柔和度。轮毂上的连接位做了等角度均分设计，四个叶片的安装位置精度控制在±0.5°以内，保证旋转时的动平衡性能，量产时只需要做简单的动平衡校准就能达到使用要求，不需要额外增加过多的配重块，降低生产环节的成本。
