辐条式轨道行走轮辋结构设计

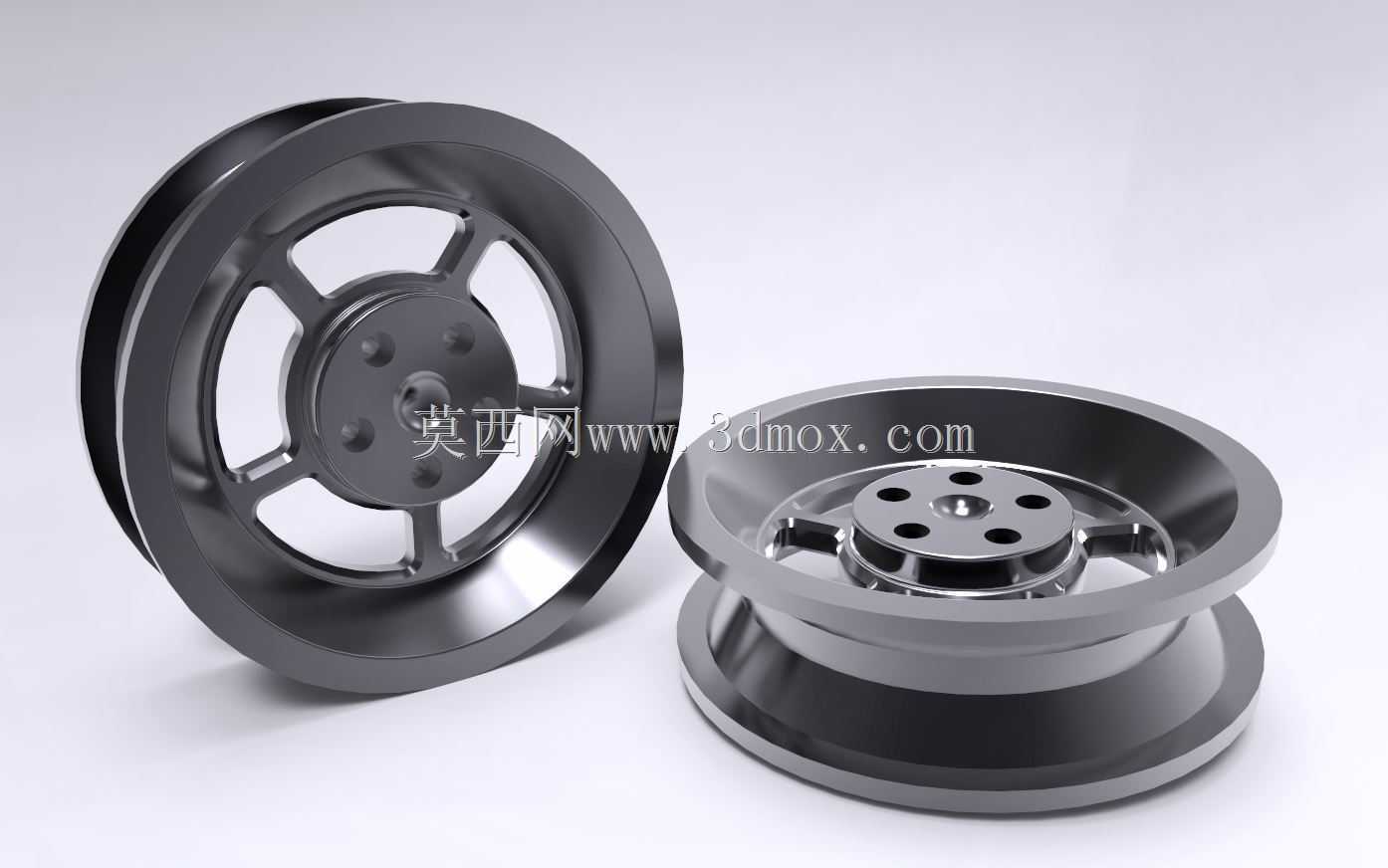

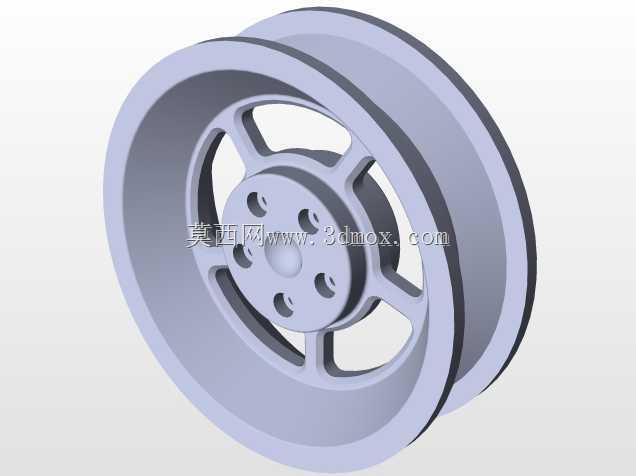

　　这类辐条式轮辋结构，常应用在轻载轨道输送设备、小型工矿牵引小车、厂区周转有轨台车的行走机构中，区别于重载热轧钢轮的厚重结构，该轮体采用辐条镂空设计，在满足额定承载要求的前提下大幅降低了自身转动惯量，设备启停阶段的动力损耗更小，对驱动端的扭矩输出要求更低。从结构设计逻辑来看，轮体采用单轮缘限位结构，轮缘凸起高度适配常用的8kg/m、15kg/m轻型钢轨轨头宽度，行走过程中可自动纠偏，避免轮体脱轨，轮缘与踏面之间采用大圆角过渡，减少应力集中，避免长期交变载荷下出现轮缘根部开裂的问题。轮辐部分采用六根等距分布的辐条连接轮毂与轮辋本体，辐条截面采用变厚度设计，靠近轮毂位置厚度更大，向轮辋方向逐步收薄，既保证了扭矩传递过程中的结构刚度，

　　又避免了材料冗余。轮毂部分设计有中心定位孔与六个均布的螺栓安装孔，中心孔与驱动轴采用H7/k6过渡配合，保证转动过程中的同轴度，六个安装孔可适配标准六角螺栓，与驱动法兰盘刚性连接，传递行走扭矩，安装孔周边做了沉台设计，螺栓安装后头部不突出轮毂端面，避免转动过程中与周边固定部件发生干涉。踏面部分采用锥度设计，锥度值匹配轨道安装的常规公差范围，行走过程中可自动对中，减少轮缘与钢轨侧面的滑动摩擦，降低运行噪音与磨损量。从安装边界来看，轮体的轴向宽度控制在适配常规轻型轨道的安装间距，轮辋外径适配小车的离地高度要求，安装后轮体最低点与设备底架的安全间隙满足常规厂区地面的通过性要求，不会出现底架刮蹭地面或轨道压板的问题。在实际使用场景中，

　　这类轮辋也可适配小型游乐设施轨道行走机构、仓储物流线的轨道转运小车，结构的镂空设计也方便日常巡检时观察轮毂连接螺栓的松动情况，维护时无需拆卸整个轮体即可完成螺栓紧固作业。设计过程中对轮体的受力路径做了优化，载荷从踏面接触位置通过辐条均匀传递到轮毂，避免局部应力过大，辐条与轮辋、轮毂的连接位置均做了圆弧过渡处理，消除加工应力集中点，提升轮体的疲劳寿命。轮体的转动平衡性能经过结构优化，六根辐条等角度分布，质心与回转中心重合，高速转动时不会出现偏摆振动，适配最高行走速度不超过1.5m/s的轻载行走场景，完全满足厂区内短距离物料转运、设备巡检移动的使用需求。
