聚甲醛材质啮合传动小齿轮结构

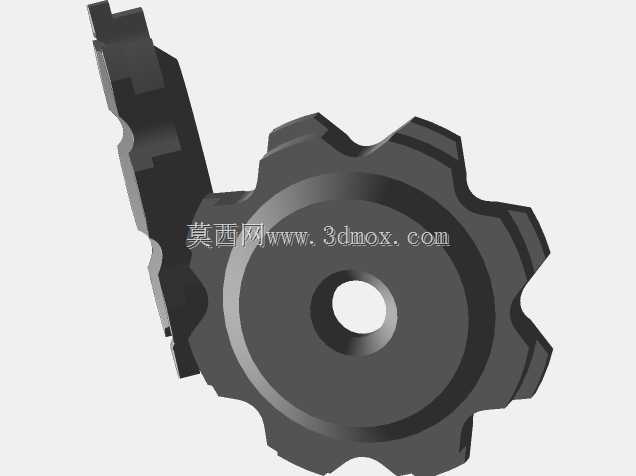

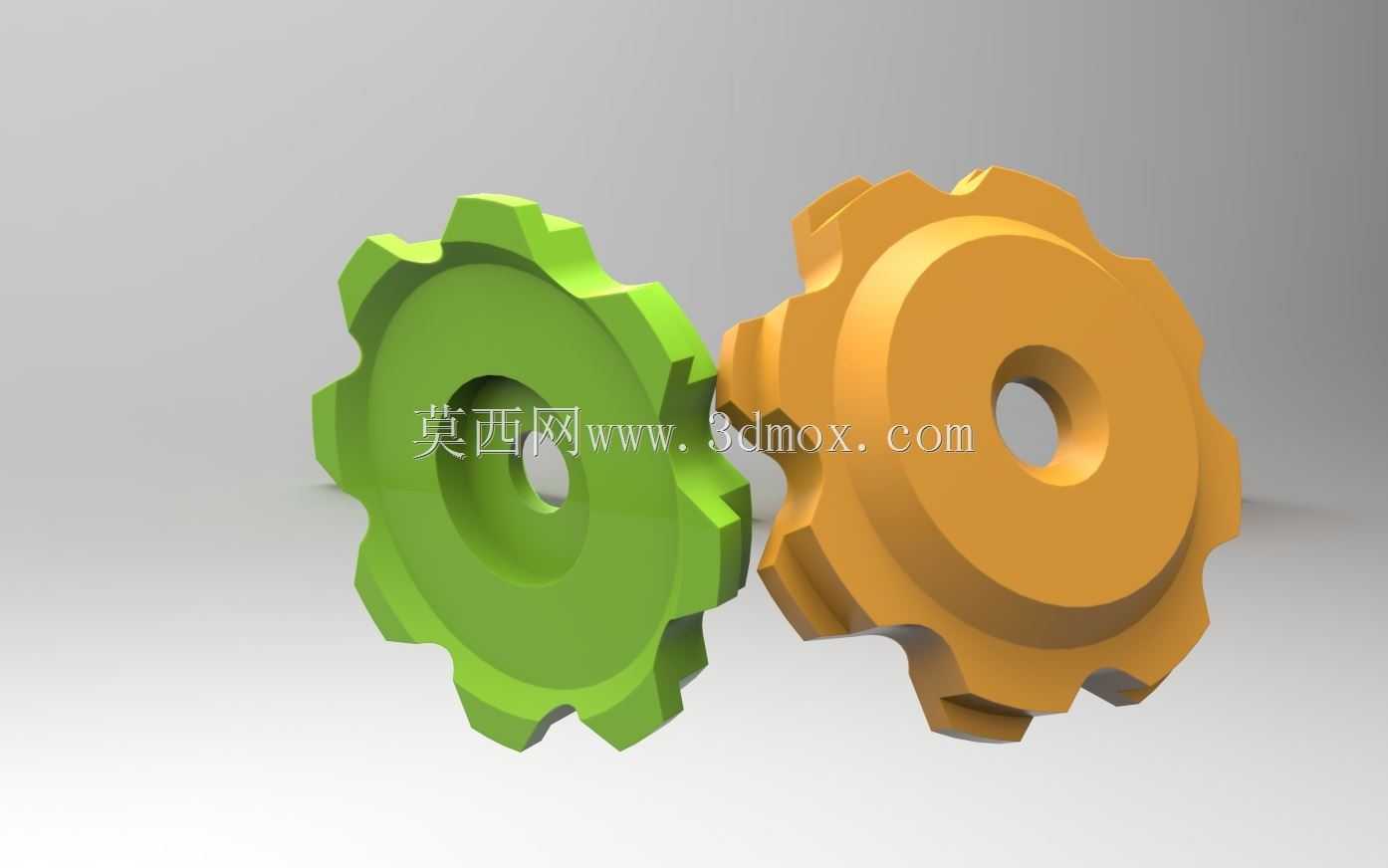

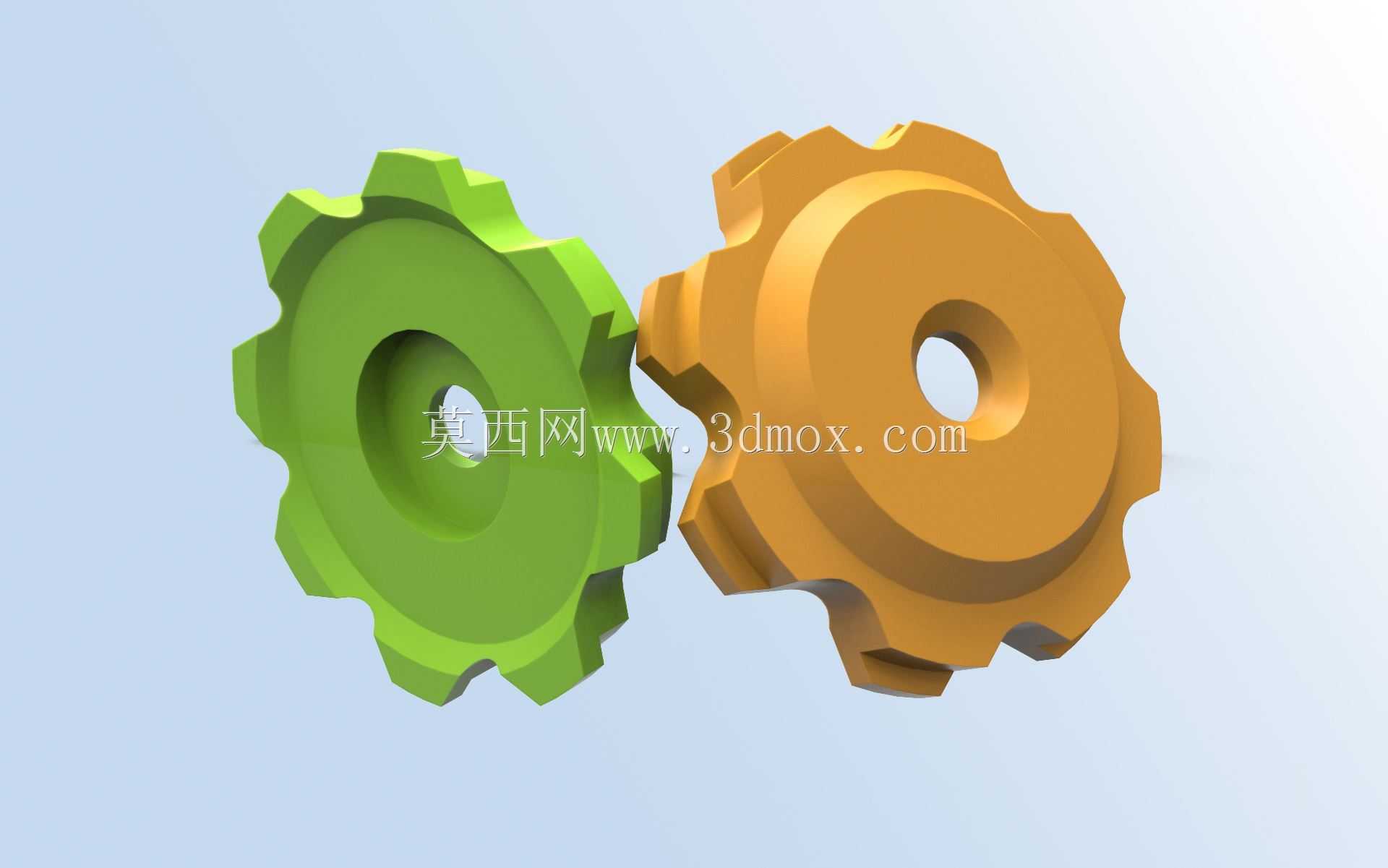

　　这类小模数塑胶齿轮常应用在轻载传动场景中，比如小型办公设备的走纸机构、家用小家电的动力传递单元、玩具传动系统、小型自动化输送线的分度传动位，相比金属齿轮，聚甲醛缩醛共聚物材质的自润滑特性可以省去额外的润滑结构设计，运行噪音更低，在无油污要求的洁净传动场景适配性更强。从结构设计来看，两款齿轮采用非对称齿廓的特殊齿形，并非标准渐开线圆柱齿轮，齿顶做了圆弧过渡处理，啮合时的接触应力分布更均匀，能降低高速轻载工况下的齿面磨损，齿轮中心的安装孔为光孔设计，可通过过盈配合与D型轴或者圆轴配合，也可根据实际安装需求追加顶丝孔位做周向固定，齿轮端面做了下沉式的轮毂凸台，既可以保证与轴配合的轴向定位长度，又能减少齿轮整体的材料用量，降低转动惯量，

　　适配小功率驱动单元的输出特性。在实际选型匹配时，要注意两个齿轮的中心距安装边界，啮合侧隙需要控制在0.05-0.1mm区间，聚甲醛材质存在一定的吸水膨胀率，若应用在湿度较高的工况环境，侧隙预留量需要适当放大，避免温湿度变化导致齿轮卡滞。齿形设计阶段做了齿向修形处理，抵消安装时的轴系平行度误差带来的偏载问题，即使安装时存在小幅的角度偏差，也能保证传动的平稳性，不会出现周期性的传动异响。齿轮的齿根位置做了圆角过渡，避免应力集中导致的断齿问题，在额定负载下的疲劳寿命可以满足常规民用及小型工业设备的使用要求。这类塑胶齿轮的传动比设置为1:1，两个齿轮齿数、模数完全一致，主要用于平行轴之间的等速动力传递，

　　也可根据实际传动需求调整齿数搭配实现不同减速比，安装时要保证两个齿轮的端面共面，轴向错位量不能超过齿宽的10%，否则会大幅降低有效啮合接触面积，加剧局部齿面磨损。从建模逻辑来看，齿形曲线通过参数化方程生成，齿顶厚、齿根厚的比例经过啮合仿真验证，不存在根切问题，齿轮的拔模角度按照注塑成型工艺要求设置为1°，可以直接用于注塑模具的结构设计，不需要额外做工艺特征补全，轮毂部分的壁厚均匀，避免注塑成型时出现缩痕、翘曲等工艺缺陷，外圆的齿顶边缘做了0.2mm的倒角处理，既可以去除注塑飞边，也能在装配时起到导向作用，方便两个齿轮快速入位啮合。在实际设备调试中，这类齿轮的运行线速度建议不超过2m/s，额定传递扭矩不超过1N·m，超出参数区间会出现齿面塑性变形甚至断齿问题，若需要更大的传递扭矩，可以更换为玻纤增强的聚甲醛材质，或者调整齿宽参数提升承载能力。
