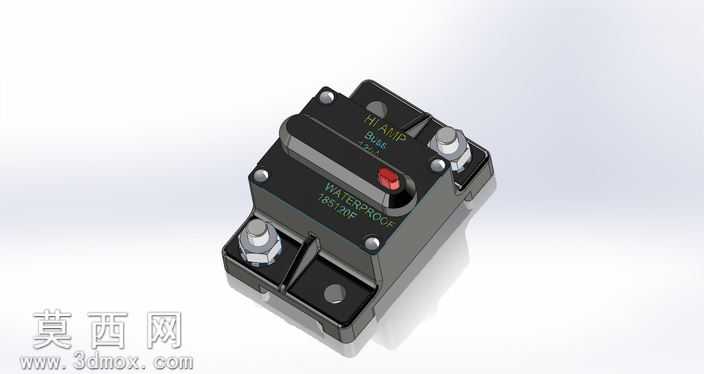

库珀斯曼185120F防水断路器三维结构设计

本模型为库珀斯曼185120F防水型断路器的三维数字化设计成果，建模阶段以实物测绘参数为基准，采用SolidWorks软件完成全参数化特征构建，整体建模过程严格遵循工业级电气元件的尺寸公差规范，确保各装配部件的配合精度符合实际生产装配要求。模型完整还原了断路器的外部壳体结构、接线端子组件、操作复位按钮、标识铭牌区域以及防水密封结构，壳体部分采用多实体建模方式拆分出上盖、底座、安装固定耳等独立结构，对表面的防滑纹理、螺丝沉孔、安装定位槽等细节特征均做了精细化还原，未做过度简化处理。材质渲染阶段针对不同部件匹配了对应工业材质：主体壳体采用哑光黑色工程塑料材质，调整了表面粗糙度参数模拟玻纤增强尼龙的磨砂质感；接线端子采用镀锌金属材质，添加了轻微的金属反光与表面钝化层质感；操作按钮采用红色酚醛树脂材质，还原了热固性塑料的半哑光色泽；金属固定螺丝、螺母部件则赋予不锈钢材质效果，通过环境光遮蔽贴图强化了部件间的层次关系。结构设计层面完整复刻了该款断路器的防水型构造特点，壳体接缝处预留了密封胶圈的安装槽位，接线端子区域设计有防水挡边结构，安装固定耳的开孔位置、孔径参数完全匹配实物规格，操作按钮的凸起高度、复位行程空间也按照实际产品参数做了对应设计，整体模型可直接用于产品展示、装配工艺模拟、安装场景适配验证等用途。建模过程中对所有特征均做了参数化关联，修改核心参数即可快速适配同系列不同电流规格的断路器型号，模型的装配约束完全按照实际产品的装配逻辑设置，可实现动态拆装演示，清晰展示内部各组件的配合关系，为后续的产品改型设计、教学演示、虚拟装配调试提供了精准的三维数字基础。
