Ortlinghaus离合器结构三维设计

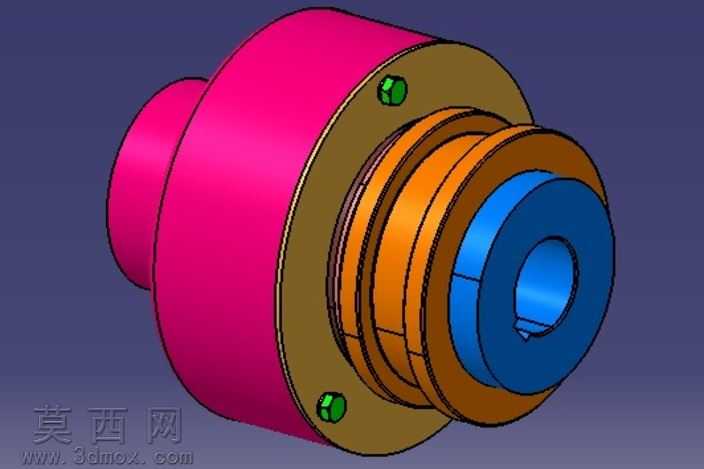

本作品为Ortlinghaus系列离合器的三维参数化设计模型，建模过程严格遵循该类离合器的实际工业尺寸规范，在主流三维建模环境中完成全特征构建，首先通过旋转凸台命令生成离合器的主体基座与轴套核心结构，针对法兰端的安装孔位采用圆周阵列特征完成对称布局，保证安装孔的位置度与同轴度符合机械装配要求。模型的分层嵌套结构完全还原实物的装配逻辑，从输入端的连接轴段到中间的摩擦副安装腔，再到输出端的法兰连接盘，每一处台阶、倒角、退刀槽都按照机械加工工艺要求进行特征还原，避免出现不符合加工逻辑的尖锐棱角与无过渡结构。材质渲染阶段针对不同部件赋予差异化的视觉材质，外部壳体采用高饱和度的玫红色工程漆面材质模拟工业防护涂层效果，中间的传动嵌套环组采用金属橙的合金材质表现传动部件的金属质感，端部的轴孔连接段采用深蓝色的耐磨合金材质区分功能区域，固定螺栓采用亮绿色的标准件材质进行视觉区分，方便快速识别装配层级。结构设计上充分考虑离合器的传动工作原理，预留了摩擦片安装的腔体空间，轴向定位台阶的尺寸公差按照过渡配合标准进行设计，法兰端的连接孔采用通孔设计适配标准螺栓紧固，整体模型无冗余特征、无几何错误，所有装配关系都经过干涉检查，可直接用于装配模拟、工程图导出、运动仿真分析等后续工作场景，能够为传动系统的选型匹配、结构改进、教学演示提供精准的三维数字支撑。
