安德森PowerpolePP75电源连接器三维建模

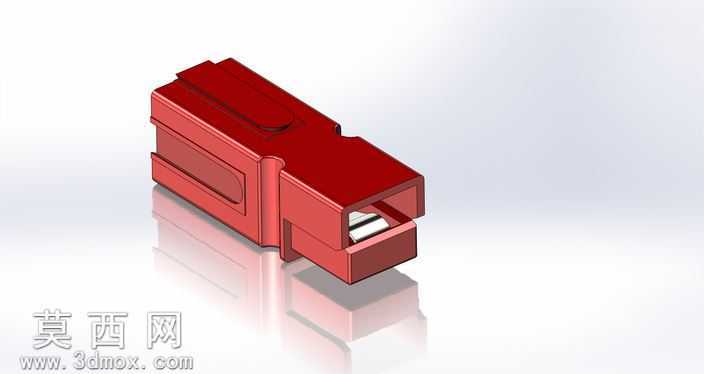

本次建模对象为安德森PowerpolePP75大电流电源连接器，建模过程依托三维参数化设计思路开展，首先对连接器的实物尺寸进行拆解测绘，梳理公母对插结构、外壳卡扣、内部导电端子安装位的核心尺寸参数，确保建模尺寸符合该型号连接器的实际装配规格。建模阶段从基础特征搭建入手，首先绘制连接器外壳的主体拉伸轮廓，精准还原外壳的阶梯式长方体外形，对侧面的防滑凹槽、顶部的按压卡扣位采用切除拉伸与凸台拉伸结合的方式完成特征构建，保证外壳的握持操作结构与实物一致。针对连接器前端的对插腔体，采用抽壳与内部筋位绘制结合的方式，还原腔体内部的导向槽结构，确保公母端对插时的导向定位结构准确，腔体内部预留的导电端子安装位尺寸严格匹配PP75规格端子的安装尺寸，还原端子卡接的限位凸台结构。材质与渲染阶段，外壳部分采用红色阻燃工程塑料材质，调整材质的粗糙度与反光参数，还原热塑性塑料外壳的半哑光质感，对内部露出的金属导电端子部分赋予镀锡铜材质参数，调整金属的反射率与高光效果，还原金属端子的金属光泽，同时在模型底部添加柔和的反射地面，调整环境光与补光角度，弱化模型硬边的阴影，突出连接器的结构轮廓与细节特征。结构设计上完整还原了该款连接器的无性别对插特性，外壳的对称卡扣结构、防呆限位筋都在建模中精准复现，既保证了外观的还原度，也确保模型可用于装配验证、结构展示等场景，模型的所有特征均采用参数化绘制，后续可根据同系列不同电流规格的连接器尺寸快速调整参数完成衍生建模，整体建模过程严格遵循实物的结构逻辑，没有冗余特征，各部分结构的拔模角度都按照注塑件的生产工艺要求设置，符合实际产品的生产设计逻辑。
