滑块式间歇换向运动机构结构设计

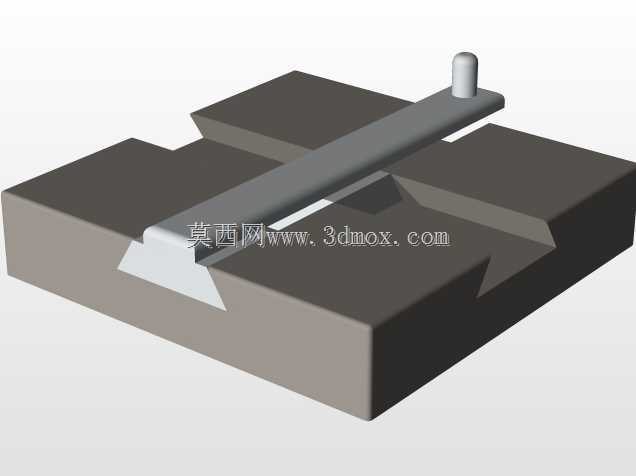

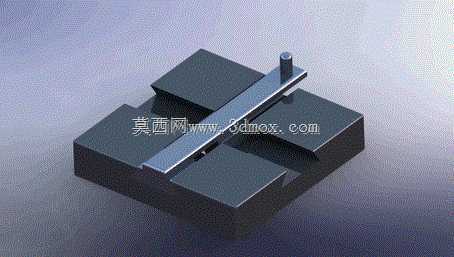

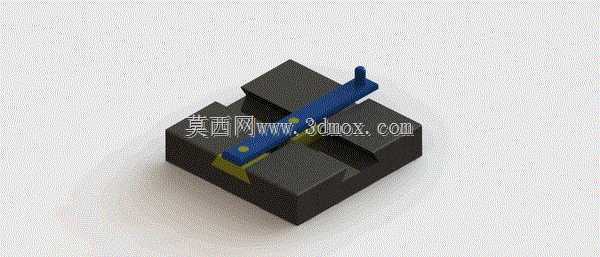

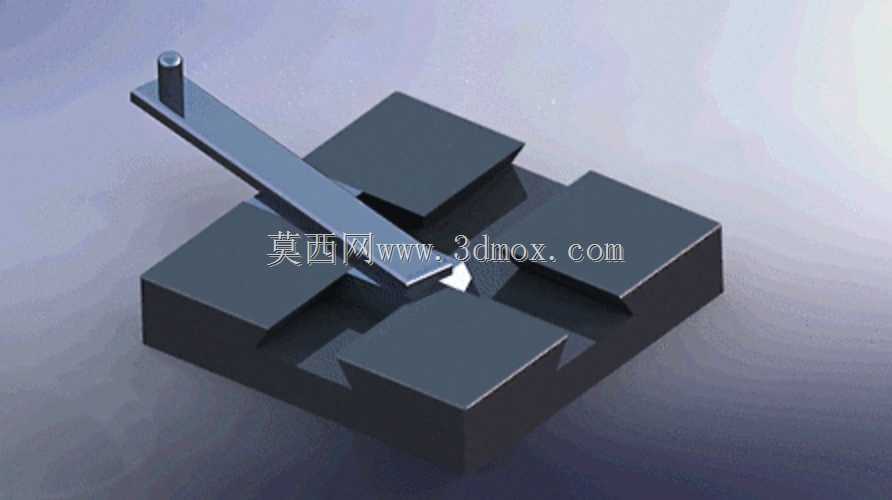

　　这套滑块式运动机构，核心是通过拨杆与四个呈十字分布的滑块槽配合，实现拨杆的间歇式换向摆动，属于典型的平面连杆衍生机构，在轻工送料、工位转位、小型自动化设备的间歇进给场景中有着广泛的适配性。从结构布局来看，底座采用一体式方块结构，四个滑块分别嵌入底座十字交叉的导向槽内，导向槽的截面为矩形，与滑块的配合间隙控制在H7/g6的公差区间，既保证滑块滑动时无卡滞，又能避免间隙过大导致的运动窜动，每个滑块的行程由导向槽的长度直接限定，单滑块最大滑动行程为槽体长度减去滑块自身长度，实际有效行程可根据应用需求调整槽体加工尺寸，无需额外增加限位结构。拨杆作为核心传动件，下端的楔形拨头嵌入相邻两个滑块的间隙中，上端的圆柱轴段用于连接外部动力输入，

　　可直接与步进电机输出轴、凸轮输出端或者手动操作手柄连接，动力输入时拨杆绕底座中心的定位轴做定轴转动，拨头依次推动四个滑块沿各自导向槽做直线往复运动，当拨头从一个滑块的接触面脱离后，会立刻与相邻垂直方向的滑块接触，实现运动方向的90度换向，整个运动过程无死点，传动过程中拨头与滑块接触面的压力角始终保持在30度以内，有效降低了接触应力，减少长期运行的磨损量。从安装边界来看，整套机构的外形为规整的立方体结构，底座底面为平面安装基准，可直接通过螺栓固定在设备台面板上，安装孔位可设置在底座四个角的位置，不会与内部滑块的运动路径产生干涉，机构整体的高度方向尺寸紧凑，上端动力输入轴的伸出长度可根据安装空间调整，适配不同厚度的设备面板安装需求。

　　在实际应用中，这类机构常被用在小型包装设备的纸盒工位推送、非标自动化设备的工件间歇转位、教学演示设备的机构原理展示场景中，相比槽轮机构，它的加工难度更低，普通铣削设备即可完成所有零件的加工，无需高精度的成型磨削，制造成本更低，同时运动过程中的冲击更小，拨头与滑块的接触为面接触，相比槽轮的线接触磨损更慢，维护时仅需定期在导向槽内添加润滑脂即可，无需频繁更换易损件。设计过程中需要重点关注拨头的楔形角度，角度过小会导致拨头与滑块卡滞，无法顺利换向，角度过大则会导致传动效率降低，动力输入扭矩需求增大，经过实际验证，拨头的楔形角度设置为45度时，传动效率与换向顺畅性达到最优平衡，同时滑块的端面需要做小倒角处理，

　　避免拨头接触滑块端面时出现尖角磕碰，延长零件使用寿命。另外，底座的导向槽加工时需要保证两个方向的槽体垂直度误差不超过0.02mm/100mm，否则会导致滑块滑动时出现别劲现象，增大运行阻力，甚至出现卡停问题，滑块的材质可选用45号钢调质处理，表面硬度达到HB220-250即可满足常规使用需求，如果应用在高速运行场景，可在滑块表面粘贴聚四氟乙烯耐磨片，进一步降低摩擦系数，减少运行噪音。这套机构的运动逻辑清晰，零件数量少，装配难度低，所有零件均为常见的机加工件，没有特殊的定制零件，非常适合非标设备设计人员作为基础机构模块进行二次改造，比如可在滑块上安装工件夹具，实现四个工位的间歇送料，也可在拨杆上安装行程触发块，配合传感器实现工位到位信号的输出，拓展出更多的实用功能。
