酒吧休闲场所用阿拉伯式水烟器具结构

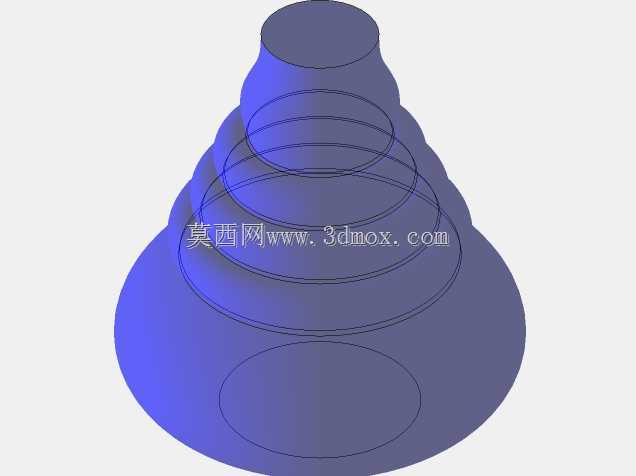

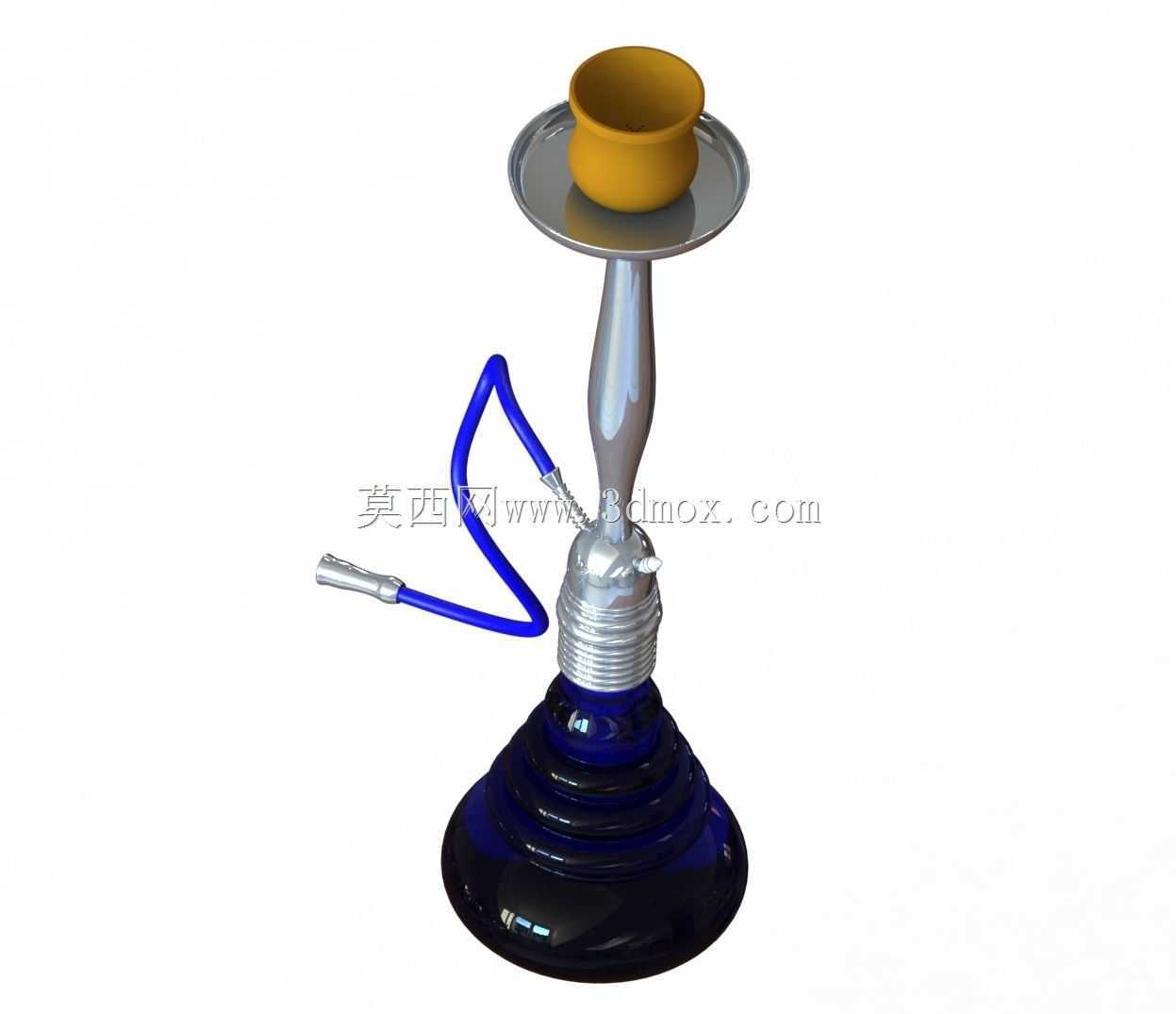

　　这款水烟器具的三维结构设计，首先围绕休闲消费场景的实际使用需求展开，目前这类器具主要应用在特色酒吧、清吧、主题休闲餐吧以及中东风格休闲会所中，作为提供特色烟草吸食体验的专用器具，日常使用频率高，接触人员复杂，因此结构设计上首先兼顾了使用稳定性与易清洁维护的特性。从整体结构拆分来看，最底部的玻璃瓶身作为储水腔，是整个器具的配重基座，瓶身采用下宽上窄的收腰造型，底部接触平面的直径控制在120mm左右，放置在800mm高度的常规吧台桌面时，整体重心高度不超过220mm，即使被过往人员轻微触碰，也不会出现侧翻倾倒的情况，瓶身与上部金属立柱的连接采用标准螺纹旋合结构，密封面内置硅胶密封圈，避免储水腔的水在移动过程中出现渗漏，

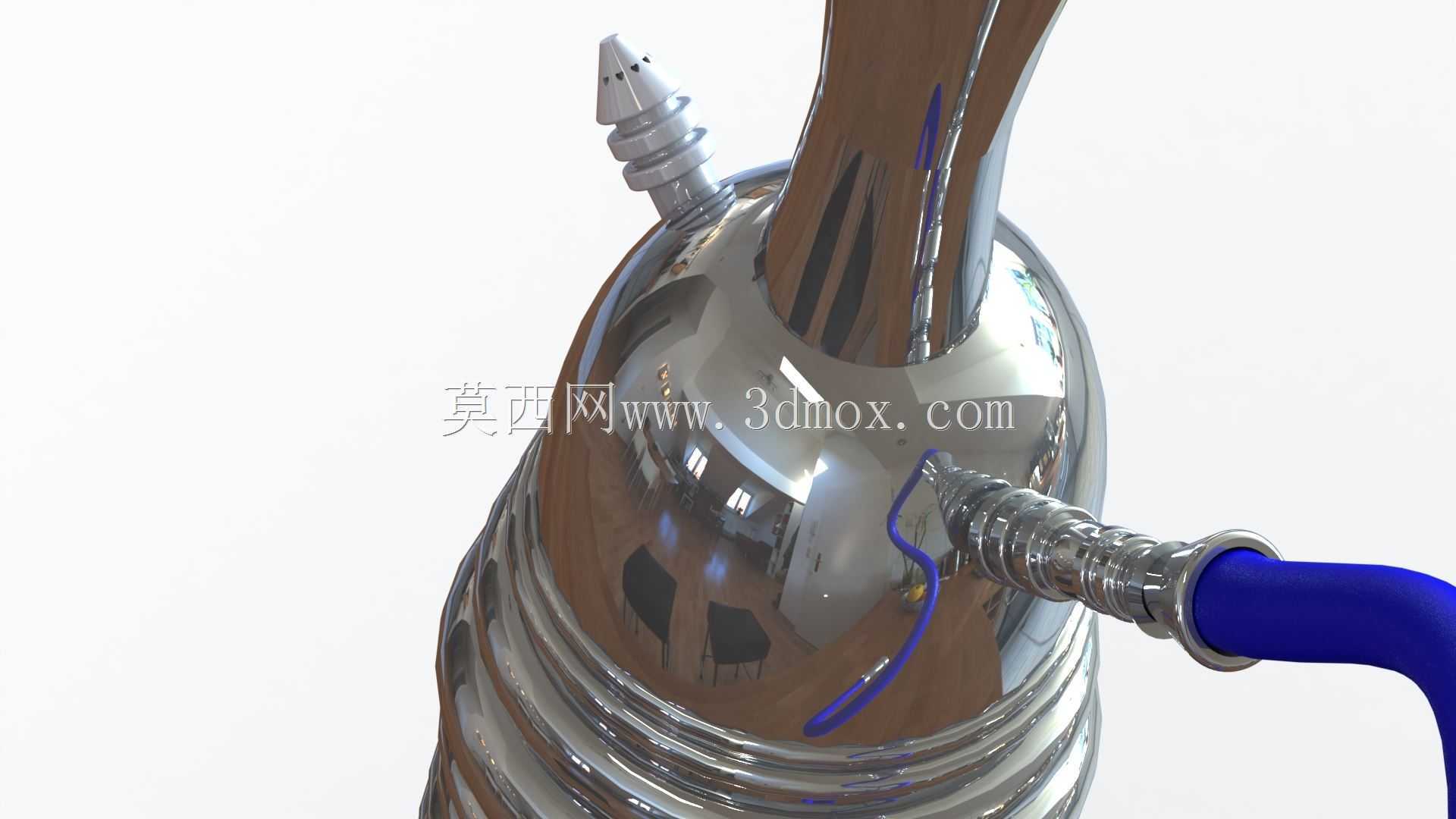

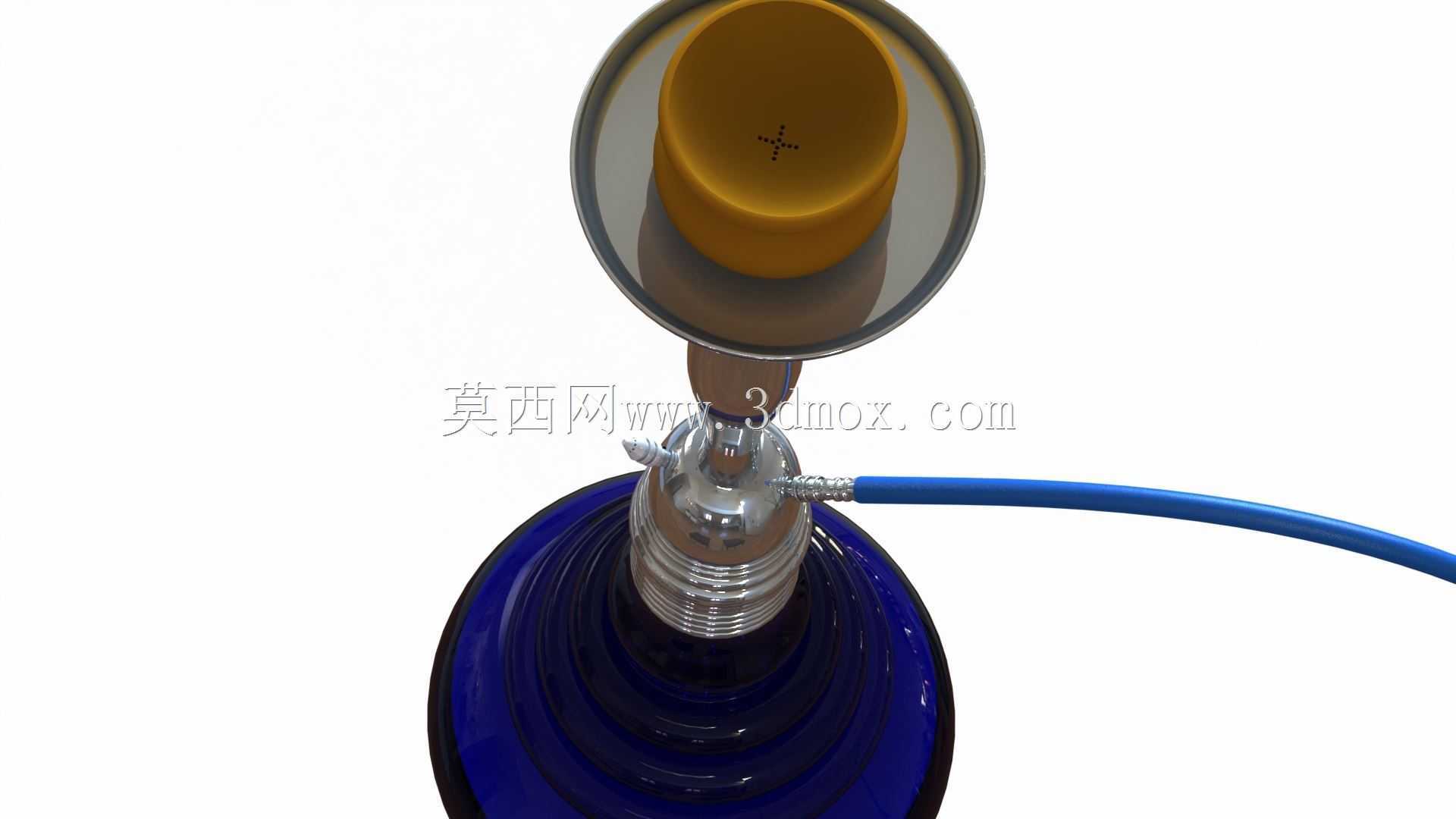

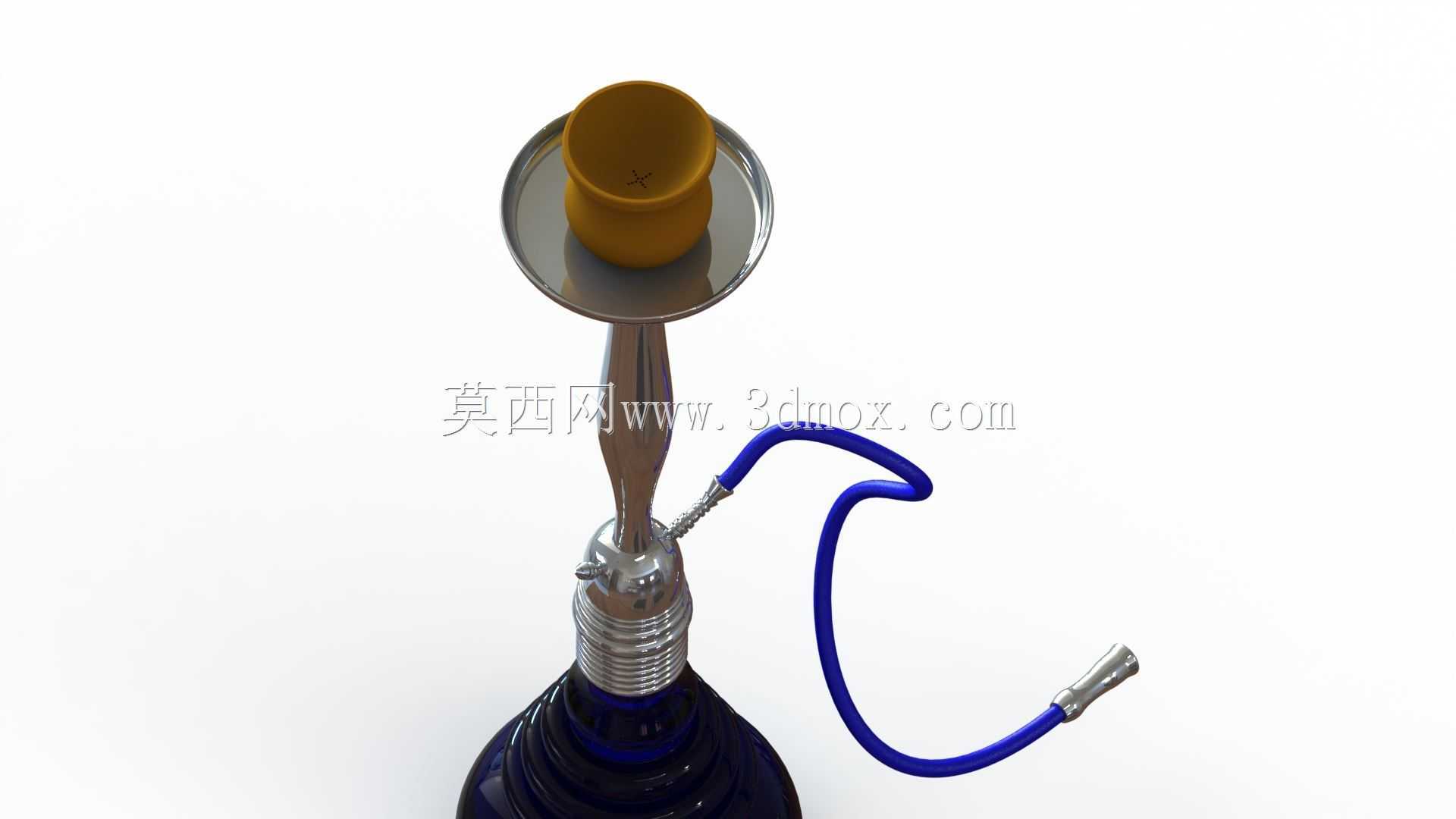

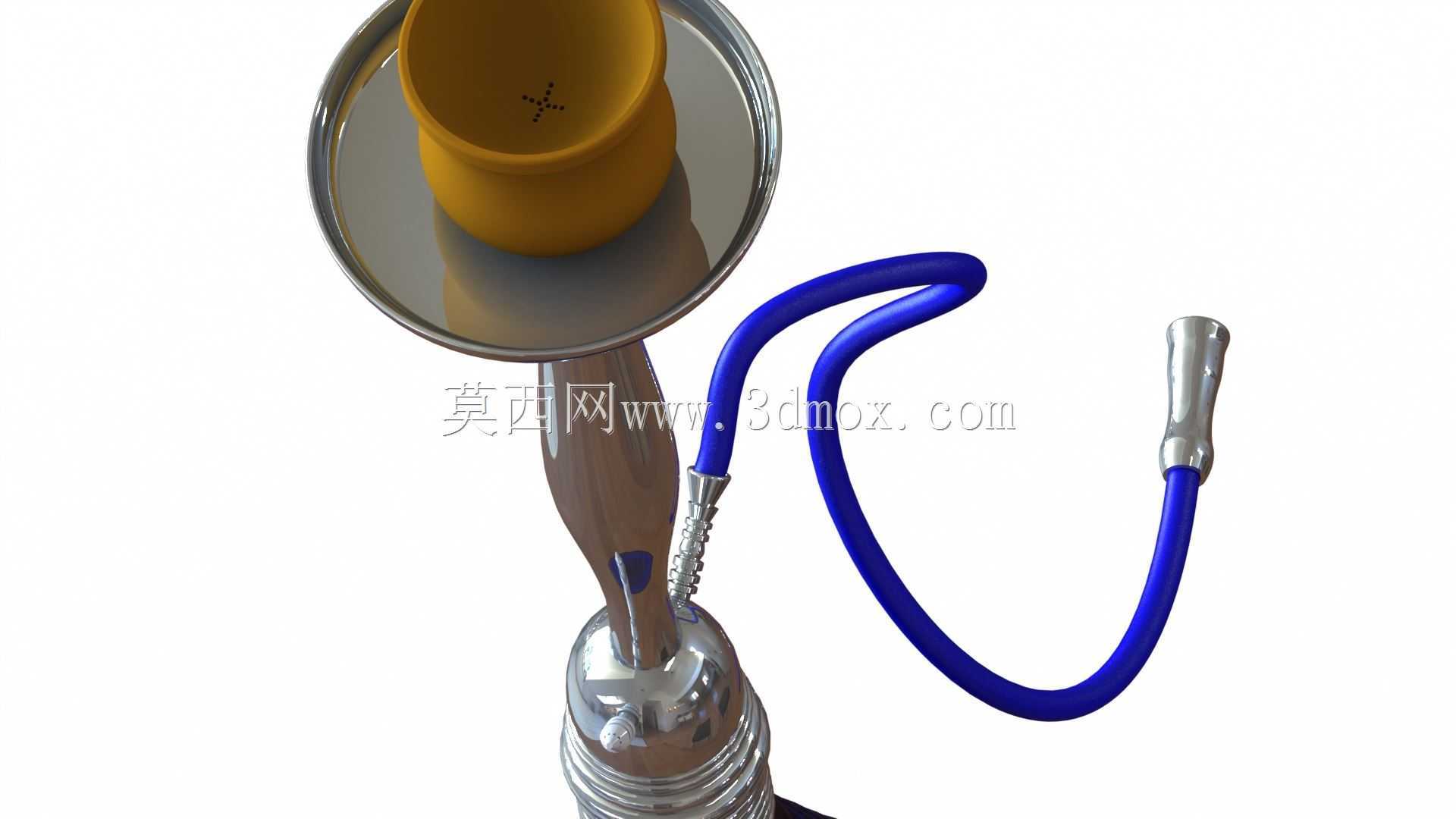

　　同时螺纹连接的方式也方便日常使用后拆分瓶身，对内部积垢进行彻底清洗。上部金属立柱作为烟气的导气通道，内部做了光滑的流道处理，减少烟气流通时的阻力，立柱顶端的烟锅托盘采用直径85mm的圆盘式结构，边缘做了3mm高度的翻边，能够承接烟锅放置时掉落的烟灰与烟料残渣，避免污染桌面，托盘中心的定位凸台与烟锅底部的凹槽配合，烟锅采用耐高温的陶质结构，放置后不会出现滑动偏移，烟锅内径30mm，深度40mm，单次装填烟料可满足40-60分钟的使用时长，适配市面常规规格的水烟烟料与炭块。侧边的吸烟软管接口设置在立柱中下部，接口采用快插式结构，内置单向阀片，避免未吸食时烟气倒流溢出，软管采用食品级柔性橡塑材质，自然弯曲半径不小于50mm，

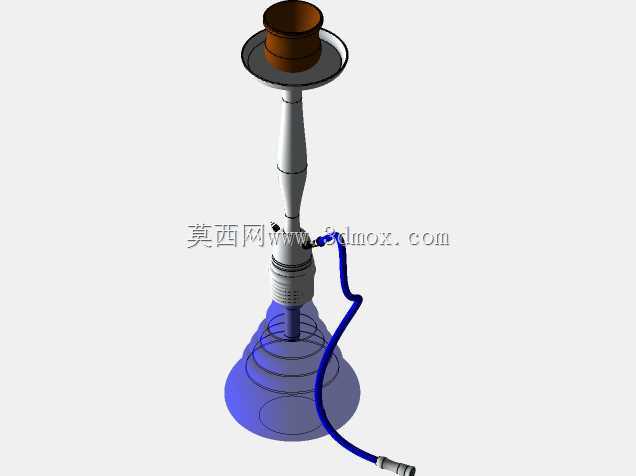

　　日常使用时不会出现死折阻断气路的情况，软管末端的金属吸嘴做了圆弧收边处理，接触唇部的位置无锐边毛刺，同时金属材质也方便日常使用后的擦拭消毒。从设计思路上，这款水烟没有采用复杂的装饰性冗余结构，所有外露的金属部件都做了圆弧过渡处理，没有尖锐棱角，避免在人员密集的休闲场所中磕碰造成划伤，整体装配完成后的总高度控制在350mm左右，放置在吧台上不会遮挡服务人员与顾客的交流视线，各连接部位的配合公差控制在0.1mm以内，既保证了装配后的整体气密性，又不会因为配合过紧导致日常拆分清洁时难以拆卸。气路设计上，烟锅产生的烟气通过立柱内部的导气管向下延伸至储水腔的液面以下，经过水的过滤降温后，再进入上部的气室从软管接口导出，

　　导气管下端距离瓶底的高度预留了15mm的间隙，避免长期使用产生的积垢堵塞导气口，储水腔的最大储水容量为300ml，水位线标注在瓶身1/3高度位置，加水时不会因为水位过高导致水被吸入软管造成呛吸。在安装边界方面，这款水烟所有可拆卸部件的拆分方向都为垂直轴向，不需要额外的侧向操作空间，日常存放时占用的桌面投影面积仅为直径130mm的圆形区域，适配大多数吧台的置物空间，金属部件表面采用抛光镀铬处理，既具备金属质感提升视觉档次，又具备不错的抗污渍能力，洒落在表面的饮品、水渍只需要用干布擦拭即可清理干净，不会残留难以去除的印渍。软管与主体的连接部位做了防拉脱结构，即使顾客不小心拉扯软管，也不会直接将接口拉断导致整个器具被拽倒，整体结构没有易脱落的小零件，避免日常使用过程中零件掉落丢失，也防止小零件被误吞造成安全隐患。
