这套蜗轮蜗杆传动组件,核心解决交错轴间的大传动比动力传递需求,常见于输送设备的减速单元、小型机床的进给机构、自动化生产线的分度转台驱动、起重设备的慢速卷扬机构这类需要低转速大扭矩输出的场景,相比平行轴齿轮传动,它能在单级传动下实现10-80的传动比,结构紧凑性优势明显,同时啮合过程中多齿同时接触,运行平稳性好,冲击载荷下的承载表现优于同模数的直齿轮组。

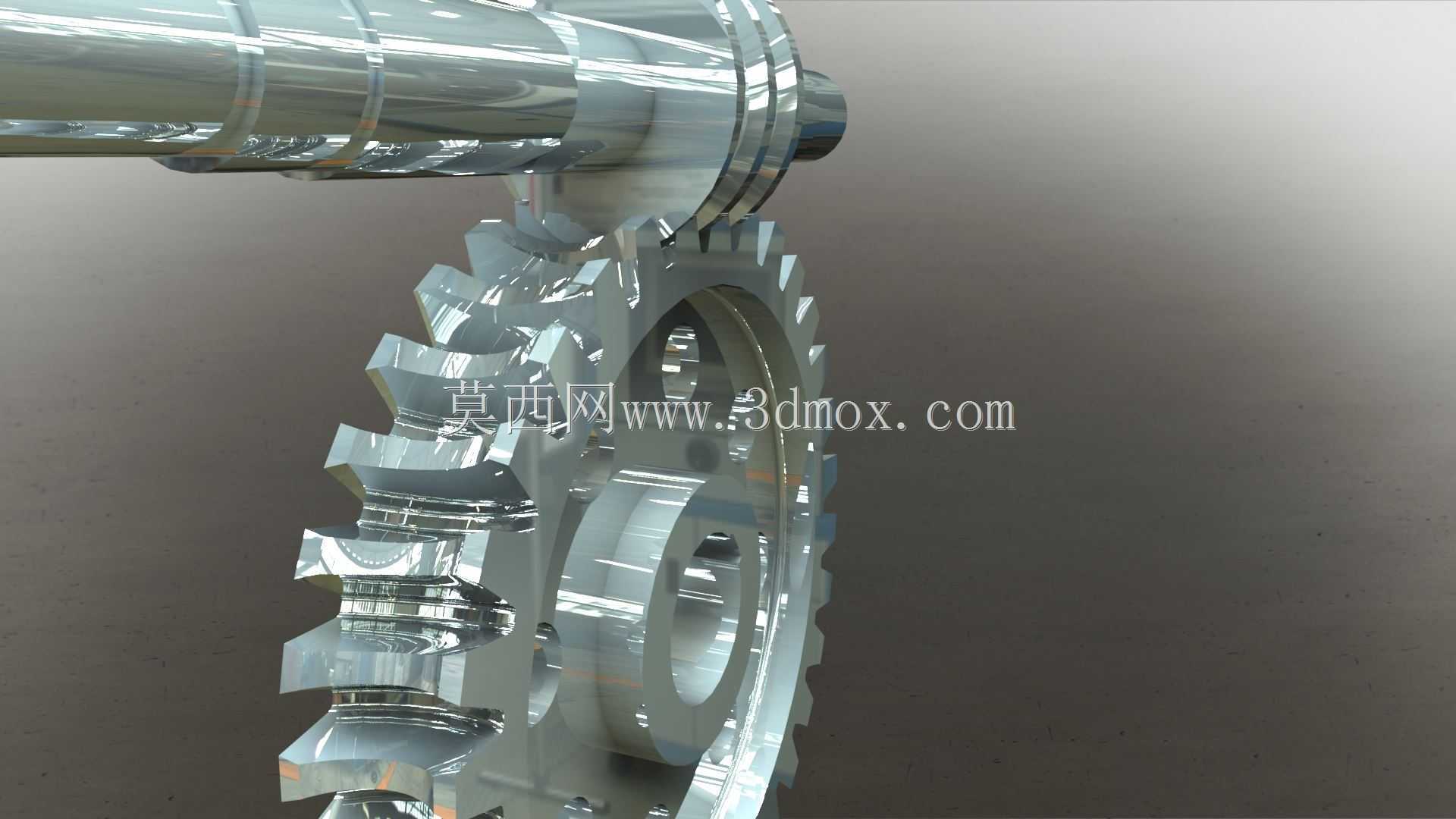

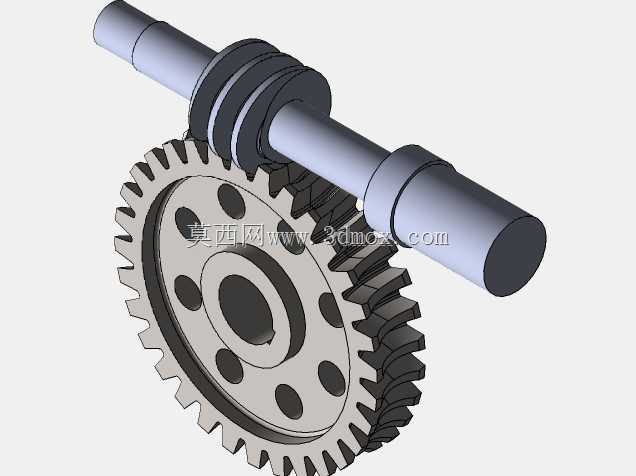

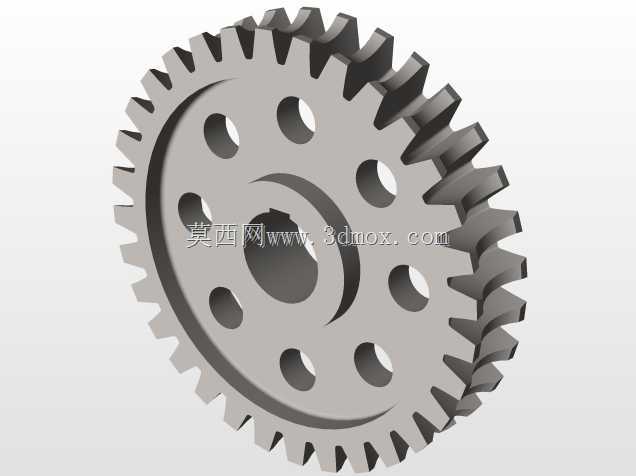

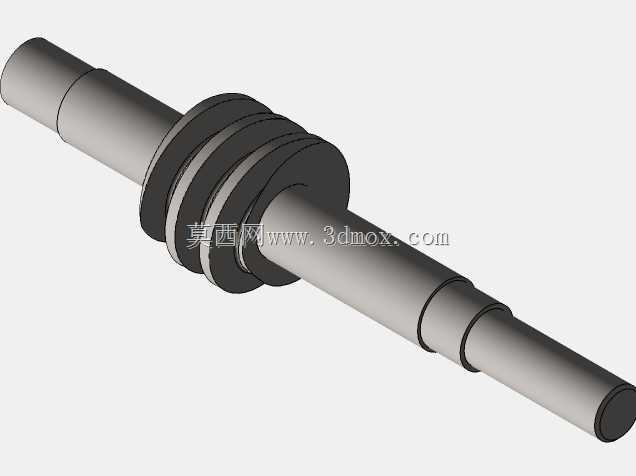

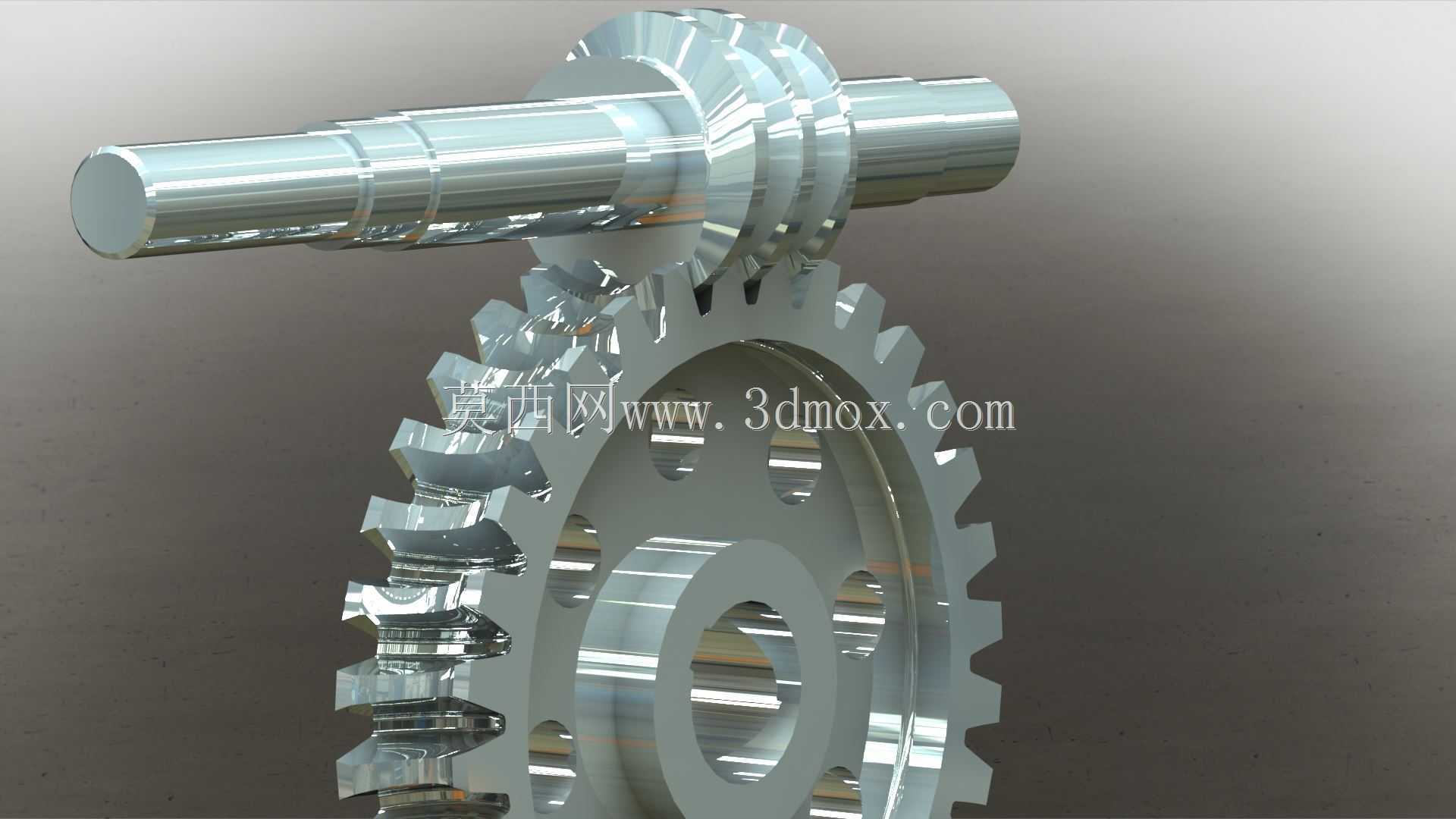

从结构设计逻辑来看,蜗杆部分采用轴齿一体的结构设计,轴段预留了轴承安装位、轴肩定位面以及输出端的键槽结构,安装时可直接通过两端轴承座固定在设备箱体上,无需额外做齿圈与轴的装配工序,减少了装配累积误差,也提升了传动部件的整体刚性。蜗轮部分采用辐板式结构,轮缘部分做了与蜗杆齿形匹配的环面齿廓,齿向弧度完全贴合蜗杆的螺旋升角,保证啮合时齿面接触面积最大化,轮毂位置预留了通孔与键槽,可直接套装在从动轴上,辐板上开设的减重孔在不影响轮体结构强度的前提下,降低了转动惯量,减少高速启停过程中的惯性冲击。
实际选型应用时,需要注意安装边界的尺寸匹配:蜗杆轴的两端轴径公差需配合对应规格的深沟球轴承或者角接触轴承,轴肩高度要符合轴承内圈的定位要求,避免轴承安装后出现轴向窜动;蜗轮的中心孔尺寸要与从动轴的轴径做过渡配合,键槽的位置与宽度需符合平键连接的标准公差,保证扭矩传递过程中不会出现键连接松动。安装时要严格控制蜗轮与蜗杆的中心距偏差,中心距过大会导致齿侧间隙过大,正反转切换时出现回程误差,影响传动精度;中心距过小则会加剧齿面磨损,甚至出现卡滞、齿面胶合的失效问题。
齿形设计上采用的是阿基米德齿廓,加工时蜗杆可以通过普通车床车削成型,蜗轮则可以用对应的滚刀滚切加工,加工工艺性较好,适合中小批量的零部件生产。啮合侧隙的设计预留了合理的磨损补偿量,长期运行齿面出现正常磨损后,可通过调整蜗杆轴的轴向垫片厚度来补偿侧隙,无需直接更换整套传动件,降低了设备后期的维护成本。
在实际工况适配方面,这套组件的齿面接触特性决定了它更适合中低速、重载的传动场景,不适合长期高速连续运转,高速工况下蜗杆蜗轮的相对滑动速度过快,容易导致齿面润滑失效,出现磨损加剧、温升过高的问题。设计时已经考虑了润滑结构的适配,安装后箱体内部可采用油浴润滑方式,蜗杆的下置式安装结构能让转动过程中带起的润滑油持续冲刷啮合齿面,带走摩擦产生的热量同时形成油膜,降低齿面的摩擦系数。
从安装空间来看,整套组件的轴向尺寸与径向尺寸都做了紧凑化处理,蜗杆轴的总长度适配常规小型减速箱的箱体宽度,蜗轮的外径尺寸控制在合理范围内,不会出现与箱体内部其他结构干涉的问题,安装时只需保证两轴的空间交错角为90度,固定好两端轴承座的位置即可完成装配,对装配人员的技术要求相对友好,不需要复杂的调隙工装就能完成初始安装精度的调整。轮体的材质搭配上,蜗杆采用调质处理的合金钢材质,表面做淬火处理提升硬度,蜗轮则采用铸锡青铜材质,软硬齿面的搭配既保证了蜗杆的耐磨性,也让蜗轮在啮合过程中优先磨损,保护成本更高的蜗杆部件,后期维护只需更换蜗轮即可,进一步降低全生命周期的使用成本。
