多孔螺纹安装基准定位块结构设计

　　在工装夹具搭建、光学实验平台组装、小型自动化设备工位调试的场景里，这类带密集阵列螺纹孔的方块构件是出镜率极高的基础连接件，很多刚接触结构搭建的工程师容易忽略这类基础块的设计细节，实际投产使用时往往会因为孔位排布、螺纹深度、块体公差的问题，导致整个装夹体系出现定位偏移、锁紧失效的故障。

　　从实际使用的需求出发，这类块体的核心作用是提供多方向的螺纹安装接口，不需要额外做焊接或者打孔加工，就能在X、Y、Z三个正交方向上实现不同功能构件的快速固定，不管是用来固定小型气缸的安装支架、传感器的调节支座，还是作为工装的垫高基准块，都能通过不同位置的螺纹孔搭配螺栓完成锁紧，省去了现场配做安装孔的工序，能大幅缩短工装调试的周期。

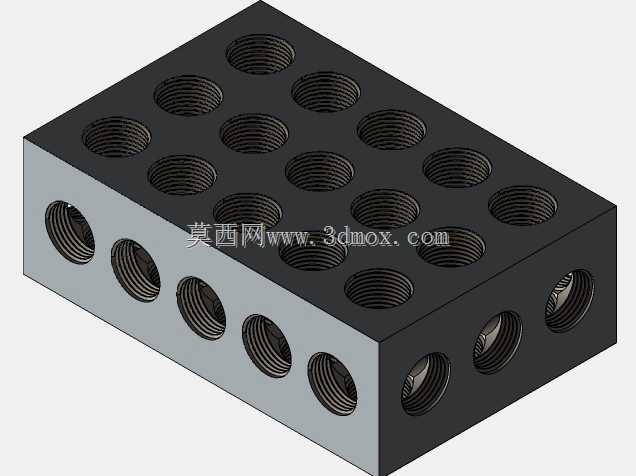

　　设计这类块体的时候，首先要确定的是孔位的排布逻辑，顶面采用5行3列的等距阵列螺纹孔，相邻孔的中心距要保持统一的整数公差，一般会按照常用的光学平台或者铝型材的安装孔距做匹配，保证和市面常见的连接杆、压块、调节架的安装孔位完全兼容，避免出现孔位错位无法装配的问题。侧面的孔位则采用单排等距排布，和顶面的孔位保持正交贯通的位置关系，部分需要穿长螺栓做贯穿锁紧的场景下，正交的孔道能让螺栓从侧面穿入直接锁紧顶面安装的构件，提升连接的刚性。

　　块体的外形采用标准的直角长方体结构，六个面都需要做平面度处理，相邻面的垂直度公差要控制在0.02mm以内，作为基准面使用的时候，才能保证安装在上面的构件不会出现角度倾斜。所有螺纹孔的入口处都要做倒角处理，一方面是去除机加工产生的毛刺，避免螺栓拧入的时候被毛刺刮伤螺纹，另一方面也能引导螺栓快速对准孔位，提升装配的效率。螺纹的有效深度要根据块体的整体厚度做匹配，不能因为追求螺纹深度就把块体钻穿，也不能深度过浅导致螺栓啮合圈数不足，一般要保证螺栓拧入后有不少于5倍螺距的啮合长度，才能提供足够的锁紧力，承受常规装夹场景下的拉压载荷。

　　安装边界方面，这类块体的底面为完整的平面，不需要额外做定位销孔，使用时可以直接通过压板固定在T型槽工作台上，也可以通过底部的螺纹孔和底板连接，不管是卧式安装还是立式固定，六个面的平面度都能保证块体放置后不会出现翘曲。块体的棱边全部做微小的倒角处理，避免搬运和装配过程中锋利的棱边划伤操作人员，也能防止块体磕碰后产生的凸起影响平面贴合的精度。材质选择上一般会采用45号钢做发黑处理，既保证足够的结构刚性，不容易受外力产生形变，发黑层也能起到基础的防锈作用，适合车间多油污、多切削液的使用环境。

　　实际建模过程中，要注意所有螺纹孔的位置度公差，阵列的时候要保证每个孔的中心距误差控制在0.01mm以内，不然批量加工的时候很容易出现孔位偏差，导致配套的标准件无法正常装配。块体的壁厚要留足够的余量，尤其是相邻螺纹孔之间的壁厚，不能因为孔距过小导致壁厚不足，受力的时候出现孔壁开裂的问题。另外，所有的内螺纹收尾处要留足够的退刀空间，避免丝锥加工到底部的时候断裂，也能保证螺栓拧到底的时候不会出现顶死的情况。

　　这类构件虽然结构看起来简单，没有复杂的曲面或者传动结构，但作为整个工装体系的基础连接单元，每一个尺寸公差、孔位排布的细节都会影响最终的使用效果，很多新手建模的时候容易忽略相邻孔的壁厚、螺纹有效深度、形位公差这些细节，做出来的模型看着外观一致，实际加工出来根本没法满足现场的装配要求，这也是基础类构件设计最考验工程师经验的地方。
