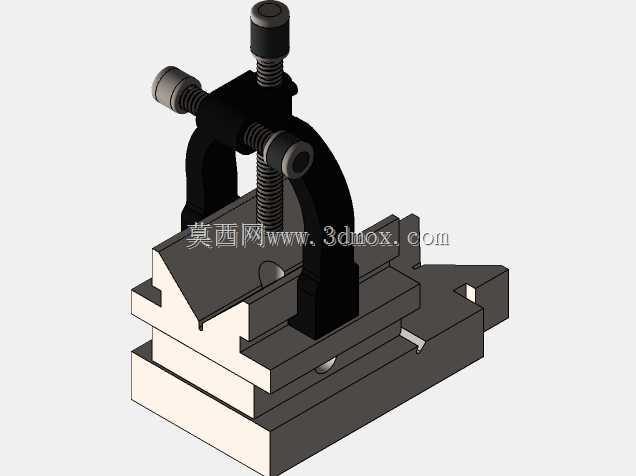

在轴类、套类回转体零件的铣削、钻削、磨削加工工序里,工件的定位与装夹稳定性直接决定加工尺寸精度与形位公差达标率,这款V形夹紧结构正是针对中小直径回转体工件装夹需求设计的机加工工装。日常车间作业中,普通固定V形块仅能实现工件承托定位,缺少主动夹紧约束,在切削力冲击、机床振动影响下工件易出现周向转动、轴向窜动,甚至飞出工装的安全隐患,而这款结构在V形承托座基础上集成了多向可调压紧组件,可适配不同直径规格的回转体工件装夹,无需频繁更换定位座就能覆盖常规小型轴类零件的装夹需求。从结构设计逻辑来看,底座采用带定位卡槽的阶梯式结构,可直接嵌入机床工作台的T型槽内,通过压板螺栓实现快速固定,底座上的V形承托面采用90度夹角设计,
这一角度是机加工工装中回转体定位的通用最优角度,既能保证工件中心高度处于合理范围,避免压紧组件行程不足,又能让V形面与工件外圆形成两条稳定接触线,限制工件X、Y方向的移动自由度,同时约束两个方向的转动自由度。上方的压紧架采用拱形跨接结构,跨距覆盖V形座的有效定位宽度,避免压紧时对工件加工区域造成遮挡,架体上设置了三处螺纹调节副:顶部垂直布置的压紧螺杆用于施加Z向的压紧力,螺杆端部带有压头,可贴合工件上表面实现垂直方向压紧;两侧对称布置的水平螺杆可从侧面对工件施加辅助顶紧力,针对带键槽、扁位的异形轴类零件,可通过侧顶螺杆抵消切削过程中的周向扭转力,避免工件在加工时出现转动。所有调节螺杆端部都做了滚花防滑设计,
手动调节时无需额外扳手就能实现初步预紧,正式装夹时再用扳手施加额定锁紧力矩即可,操作效率比传统分体式V形块加压板的装夹方式提升40%以上。从安装边界尺寸来看,底座的安装孔位间距适配常见的小型钻床、铣床工作台T型槽间距,整体高度控制在普通机床刀具的有效行程范围内,不会出现工装过高导致刀具无法到达加工位置的问题;V形座的开口尺寸覆盖直径10mm到60mm的回转体工件,可满足大部分小型轴类、销类、套类零件的装夹需求。在实际使用场景中,这款工装不仅可用于普通机加工工序的工件装夹,还可作为检测工序的定位座,配合百分表完成轴类零件的径向圆跳动、同轴度检测,装夹时无需二次找正,V形面的定位精度可保证工件中心与检测基准的重合度控制在0.
02mm以内。设计过程中特意将压紧架与底座设计为可拆分结构,当需要装夹长度较长的轴类工件时,可拆除压紧架,将多个V形座并排布置在工作台上,实现长轴类工件的多点支撑定位,拓展了工装的适用范围。所有与工件接触的V形面、压头端面都做了淬火硬化处理,硬度达到HRC45-50,长期使用不会出现压痕、凹陷磨损,可长期保持定位精度;螺纹调节副采用梯形螺纹设计,比普通三角螺纹的锁紧力更大,自锁性能更好,在机床持续振动的工况下也不会出现松脱问题。针对不同加工场景的需求,这款工装还可搭配不同规格的压头配件,比如装夹薄壁套类零件时,可更换为弧形尼龙压头,避免压紧力过大导致工件变形;装夹表面粗糙度要求高的精加工工件时,可更换为铜质压头,防止压伤工件已加工表面。在装配逻辑上,所有组件都采用模块化设计,易损的螺杆、压头部件可单独更换,无需整体报废工装,降低了车间的工装维护成本。底座侧面还设置了定位挡块安装位,可加装轴向定位挡销,实现工件的轴向尺寸定位,批量加工时无需逐个对刀调整轴向位置,进一步提升批量加工的效率。
