Sherline5810迷你磨机工作台尺寸标注模型

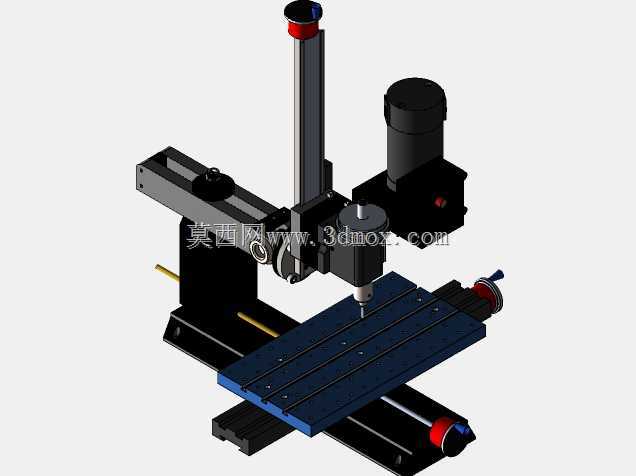

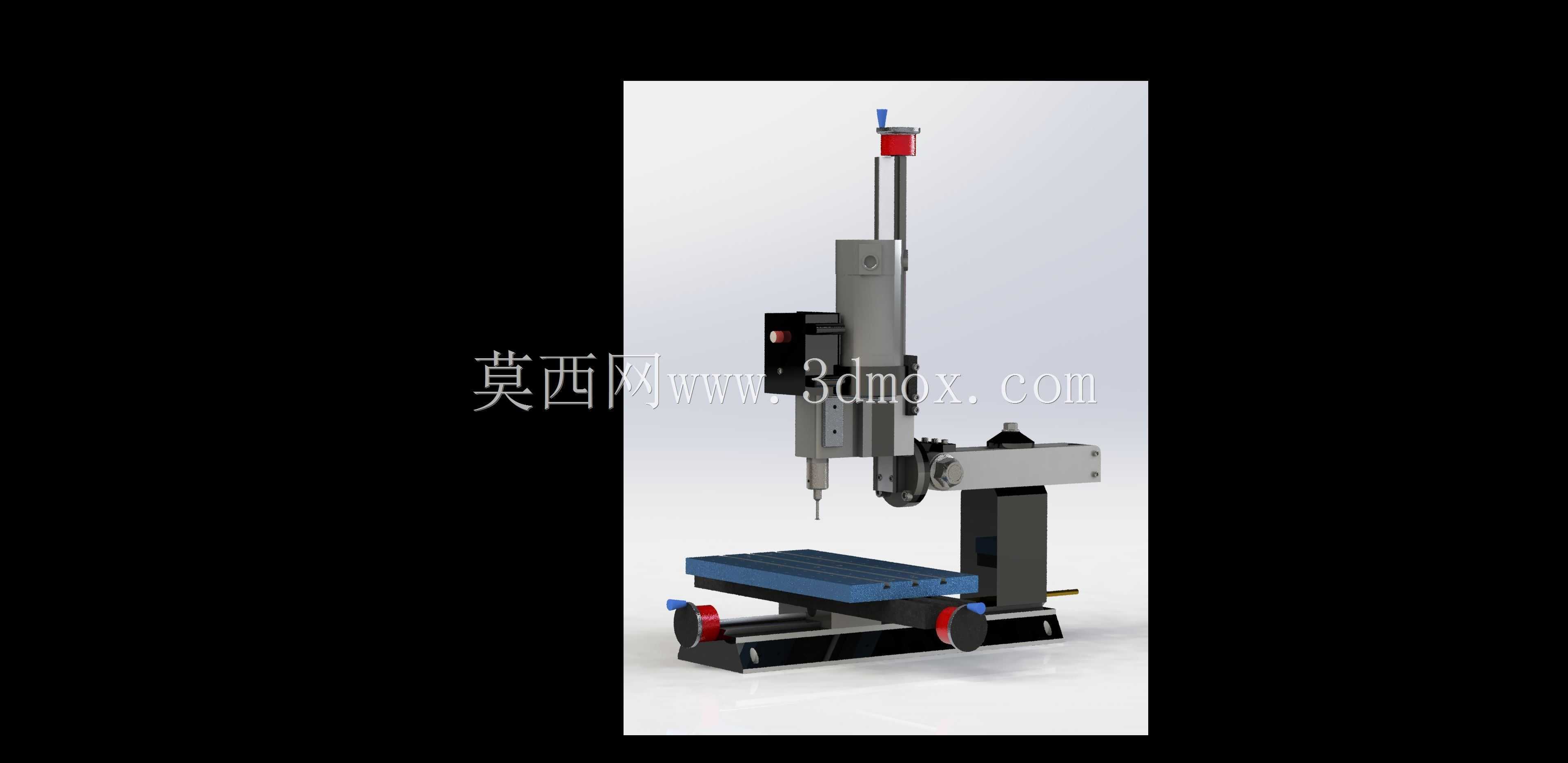

　　这套三维结构模型还原的是小型台式磨床的核心结构，仅针对工作台部分做了完整的尺寸标注，可作为小型加工设备布局、工装适配设计阶段的参考依据。在精密小零件加工、教学实训、个人DIY加工场景中，这类小型台式磨机常被用于小型金属件、非金属件的平面磨削、端面修磨、微小零件去毛刺工序，相比大型磨床，它占地空间小，安装条件要求低，可直接放置在常规工作台面上使用，适合小批量试制、实验室零件修配、教学演示等对加工效率要求不高但对设备灵活性要求高的场景。从结构设计来看，模型还原了设备的立式布局，底部为带横向进给手轮的滑台底座，手轮端带有刻度标识，可实现工作台X向的手动进给调节，手轮外侧设置有防滑滚花结构，操作时可精准控制进给量；

　　底座上方安装有带T型槽的工作台面，T型槽的间距、槽宽尺寸均做了明确标注，可直接用于适配通用夹具、自制工装的安装定位，避免工装设计时出现安装孔位不匹配的问题。工作台上方为立式主轴滑枕结构，滑枕可沿立柱做Z向升降调节，主轴端可安装不同规格的磨头，适配不同的磨削加工需求，主轴侧方设置有行程限位结构，可控制磨削的最大深度，避免操作时出现过进给撞机的问题；立柱与底座之间设置有Y向调节结构，可实现主轴组件的前后进给，配合工作台的X向移动，可覆盖工作台面全范围的加工区域。从安装边界来看，模型标注的工作台面尺寸可直接作为工位布局的参考，设备整体占地尺寸较小，不需要专门的设备基础，常规的防静电工作台、重型钳工台均可满足安装承重要求，

　　安装时仅需要保证台面水平度即可，不需要额外的地脚固定。在建模逻辑上，这套模型优先保证了工作台相关配合尺寸的准确性，所有与工装安装、行程边界相关的尺寸均做了明确标注，对于非核心的外壳、装饰件部分做了简化处理，既可以保证设计参考时的尺寸精度，也能降低模型的复杂度，方便设计人员直接调用模型做工位布局模拟、工装干涉检查。在实际选型适配过程中，设计人员可直接参考模型中标注的工作台T型槽参数，匹配对应的压板、平口钳、专用夹具的安装尺寸，不需要再反复核对设备样本的零散参数；同时模型中还原的各轴行程范围，可帮助设计人员提前判断加工零件的尺寸适配性，避免出现零件尺寸超出设备加工行程的问题。对于三维建模从业者来说，这套模型的结构拆分逻辑也具备参考价值，

　　它将进给传动部分、工作台装夹部分、主轴磨削部分做了独立的组件划分，每个组件的配合面均做了明确的公差参考标注，可作为小型台式加工设备建模的结构参考，帮助建模人员理清立式小型加工设备的层级装配关系，避免建模时出现配合干涉、行程冲突的问题。在实训教学场景中，这套带尺寸标注的模型也可作为机械装配、机床结构课程的演示素材，帮助学员直观理解小型磨床的工作台进给逻辑、工装安装方式，比二维图纸的展示效果更直观，学员可通过拆解模型组件，清晰观察到滑台的传动结构、手轮的刻度对应关系、工作台T型槽的结构形式，更快掌握小型磨床的基础结构原理。需要注意的是，这套模型仅完成了工作台相关尺寸的完整标注，整机其余部分的结构仅做了外形还原，不可直接用于整机的生产制造，仅可作为结构参考、布局模拟、教学演示使用。
