日产汽车传动总成跳汰工装夹具结构

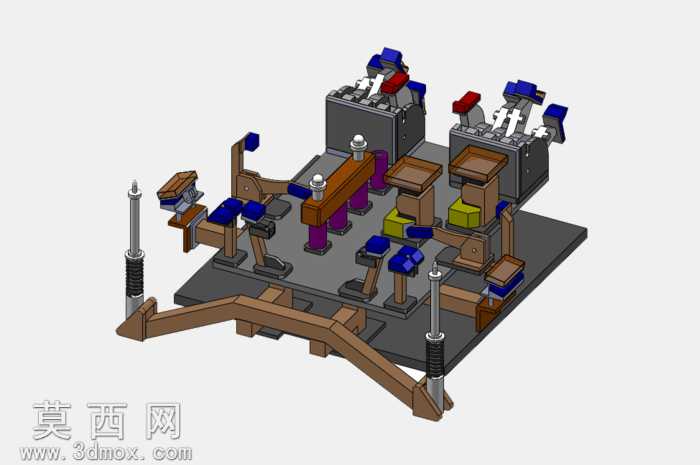

本模型采用三维参数化建模方式完成整套工装结构的搭建，建模过程中严格遵循汽车零部件装配工装的设计规范，对每一处定位基准、夹紧单元都做了精准的尺寸约束与装配配合校验。整体结构以厚重的钢制安装底板作为承载基座，底板上按照传动总成与车身连接部件的定位公差要求，分布式布置了多组模块化定位夹紧单元：其中棕色仿形支撑块采用与工件外轮廓完全贴合的型面设计，建模时通过曲面提取、偏移加厚的方式生成支撑型面，确保与工件接触时受力均匀无局部应力集中；蓝色聚氨酯压头搭配黑色弹簧缓冲导柱结构，建模时对弹簧做了螺旋扫描特征生成，还原了缓冲结构的伸缩行程与预紧力传递路径，压头与摆臂之间采用铰接配合约束，可随工件型面自适应调整压紧角度；灰色气动夹紧单元集成了手动气阀控制结构，红色拨杆为气路切换操作件，建模时还原了阀体内部的气路通断逻辑对应的外部结构特征，夹紧臂的回转行程做了限位结构设计，避免夹紧过程中与工件发生干涉。整套工装的设计思路围绕日产车型传动总成与车身分部的装配工序需求展开，在建模阶段就完成了装配干涉检查、操作空间校验：前端延伸出的棕色导向支架带有锥形导入结构，方便工件吊装时快速初定位，四角布置的导柱带有刻度标识结构，可快速判断工件放置是否到位；不同功能的单元采用差异化的材质配色区分，支撑结构采用合金钢材质赋予深棕金属质感，夹紧压头采用硬质聚氨酯材质赋予深蓝哑光质感，气动单元采用铸铝材质赋予深灰磨砂质感，弹簧与导柱采用弹簧钢与镀铬钢材分别赋予黑色与亮银金属质感，渲染阶段采用柔和的工业顶光方案，清晰呈现各部件的结构层次与装配关系，所有配合面都做了贴合约束，可直接用于工装方案评审、加工出图参考，也可作为汽车装配工装设计的参考案例，帮助设计人员理解多定位点工装的布局逻辑、夹紧力的分布设计以及人机操作空间的预留原则。
