金属板型材折弯弯曲工装结构设计

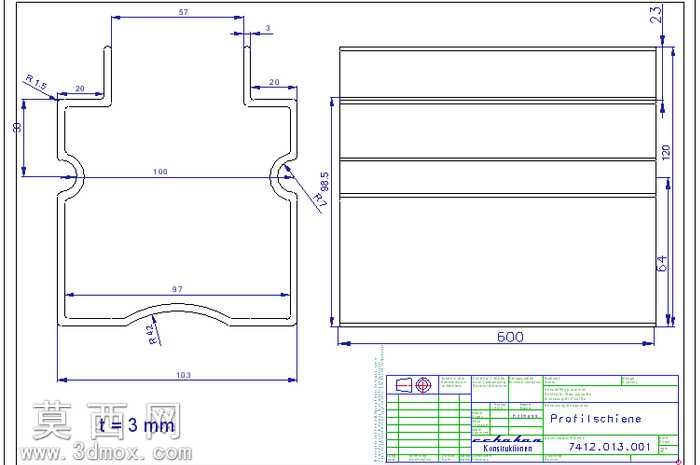

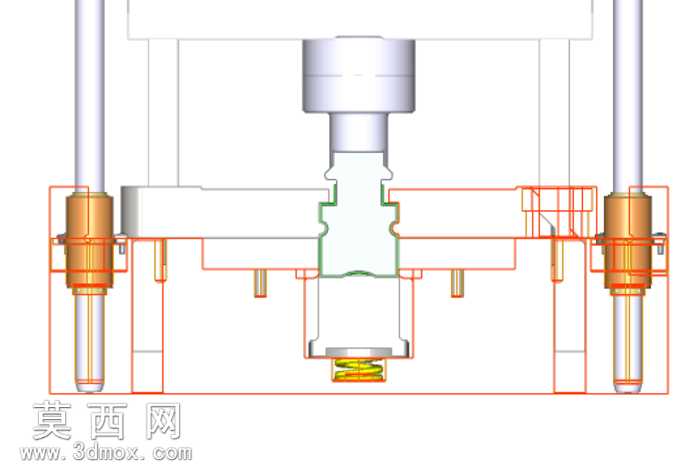

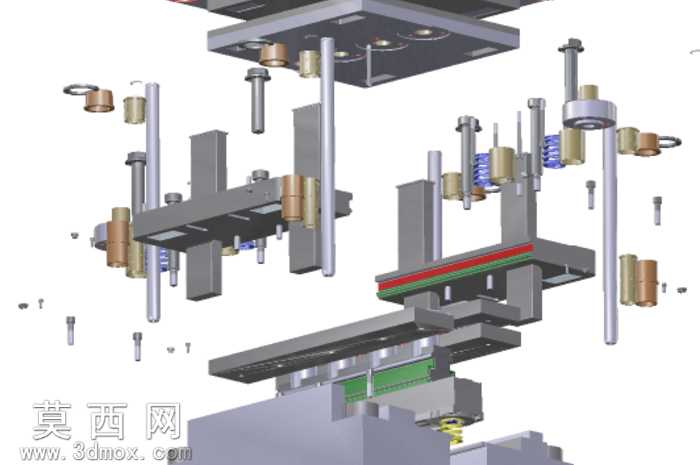

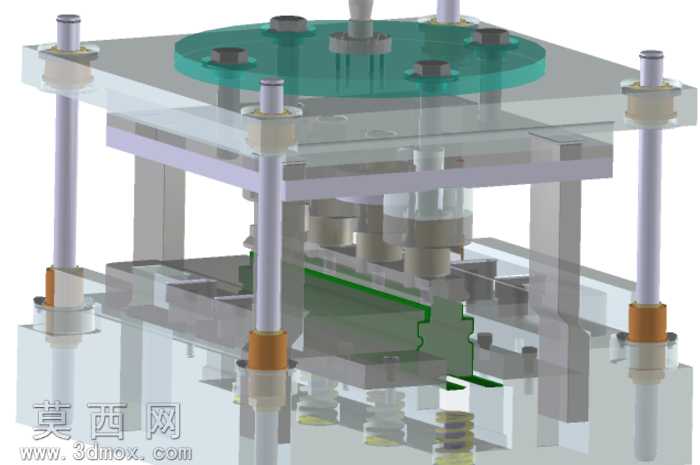

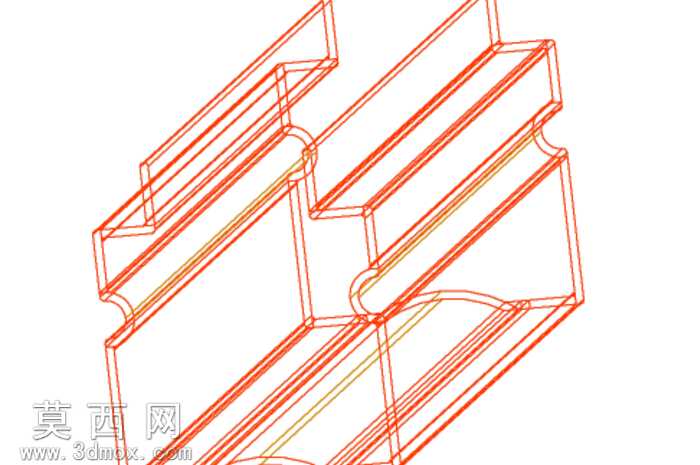

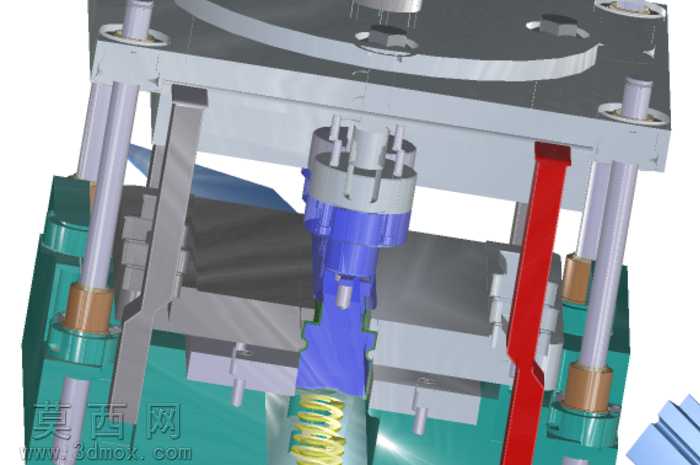

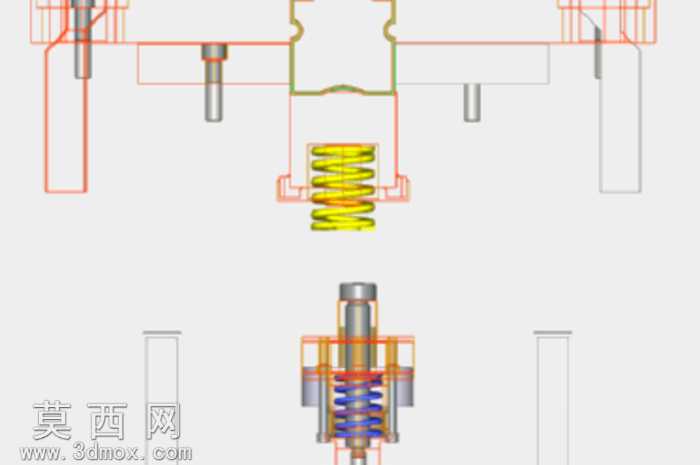

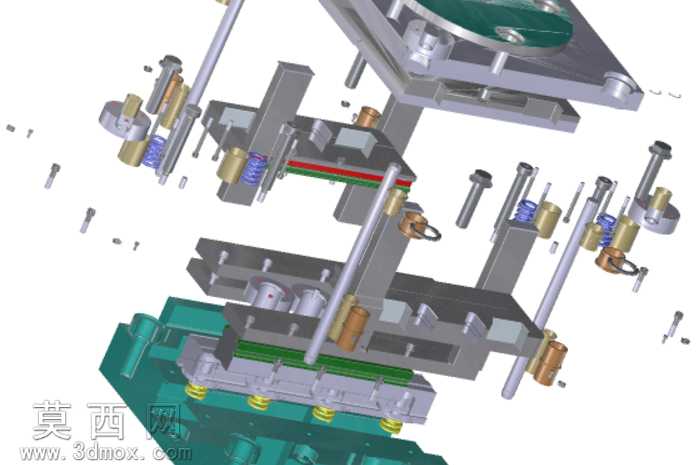

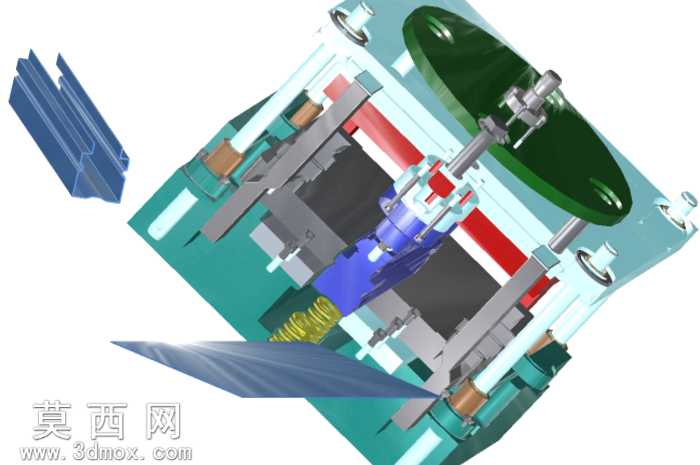

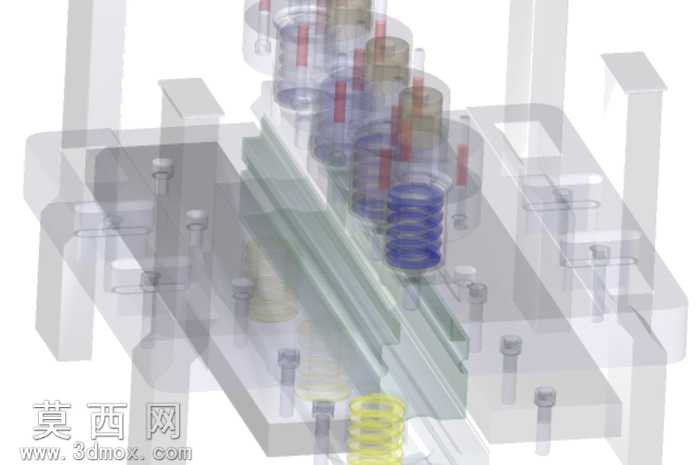

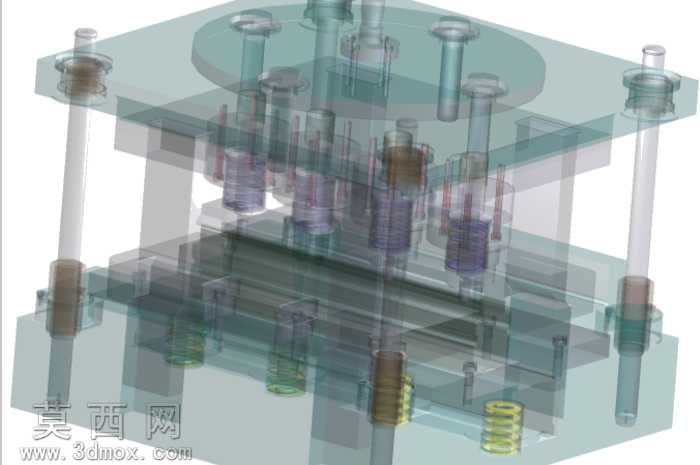

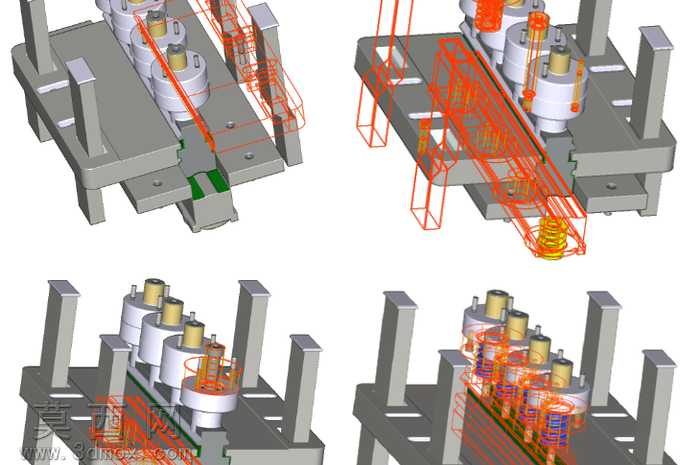

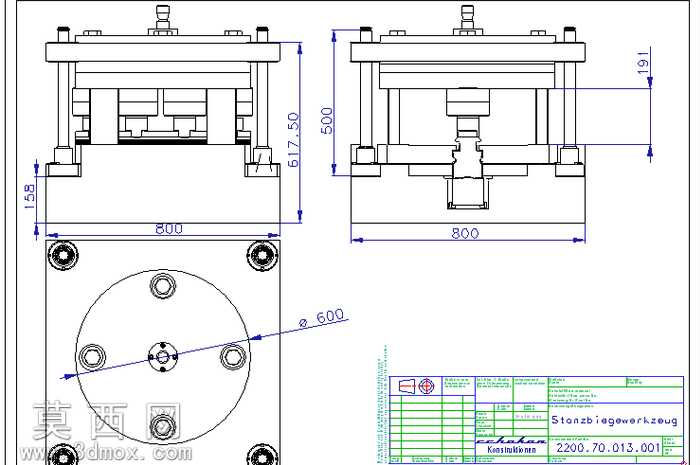

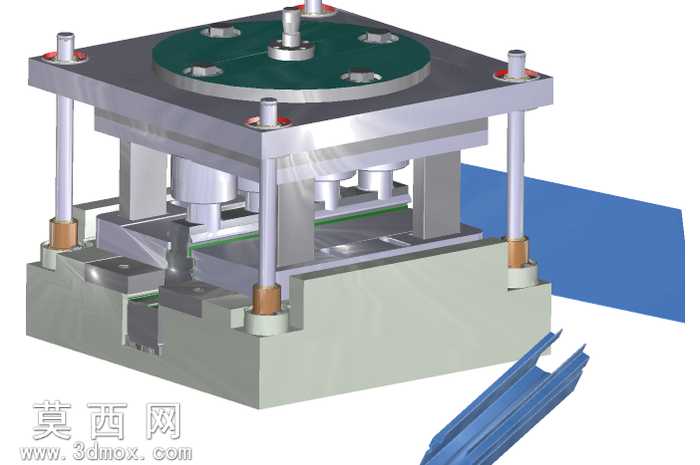

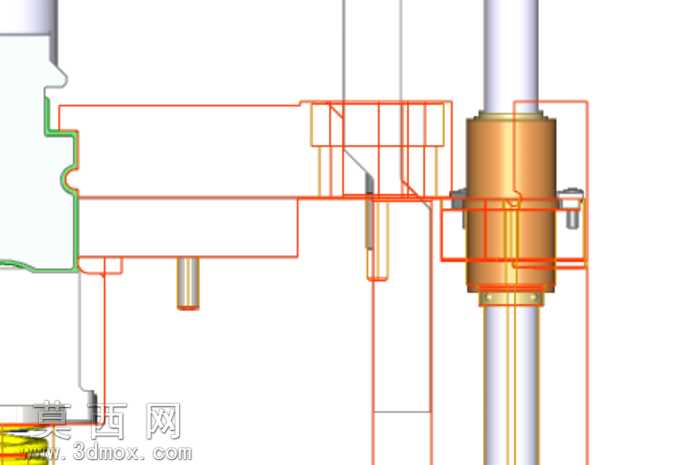

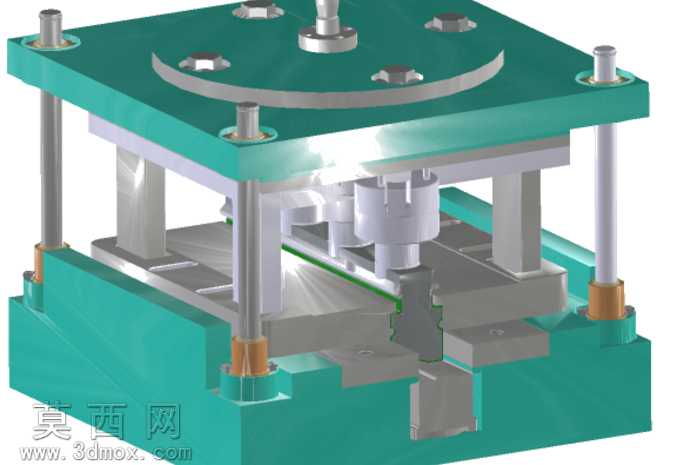

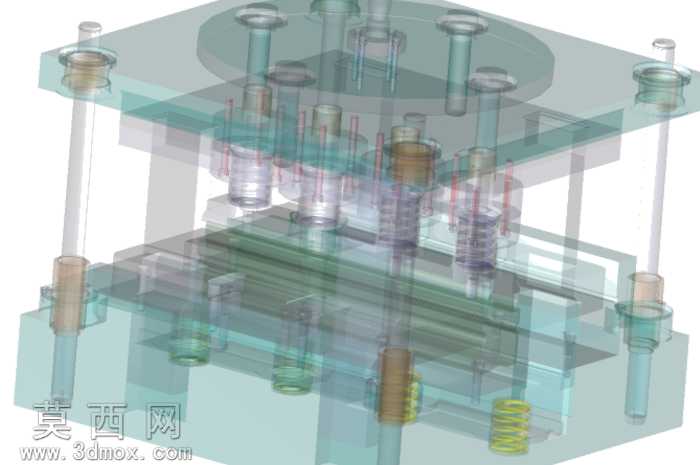

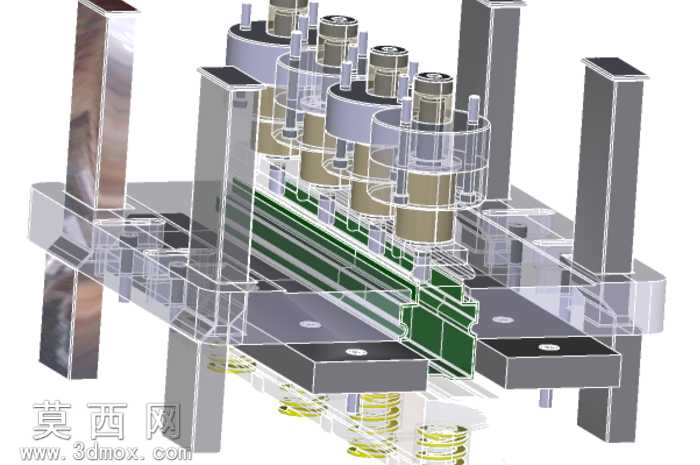

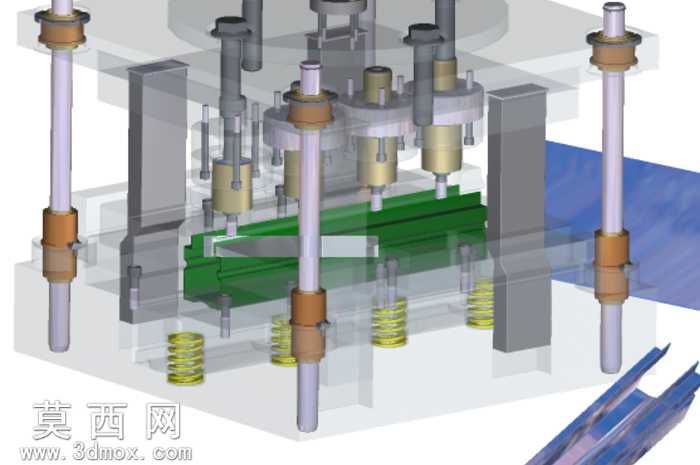

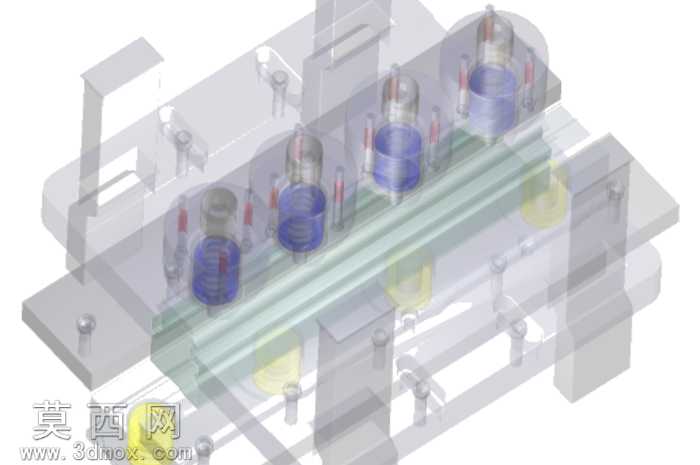

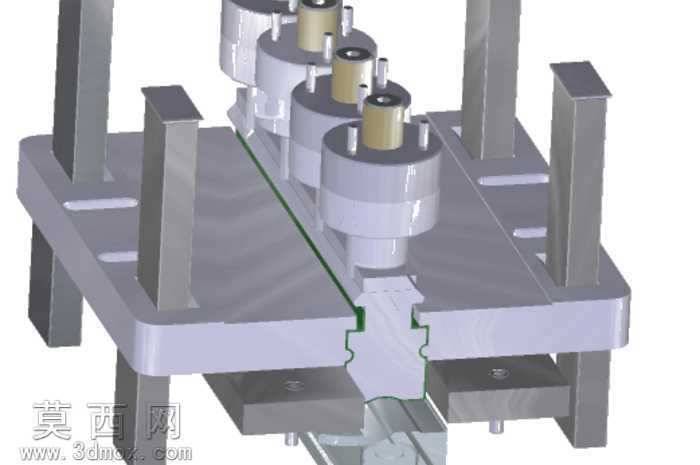

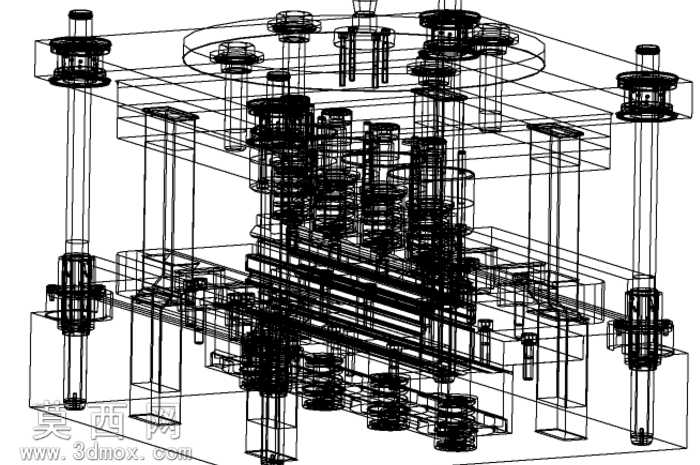

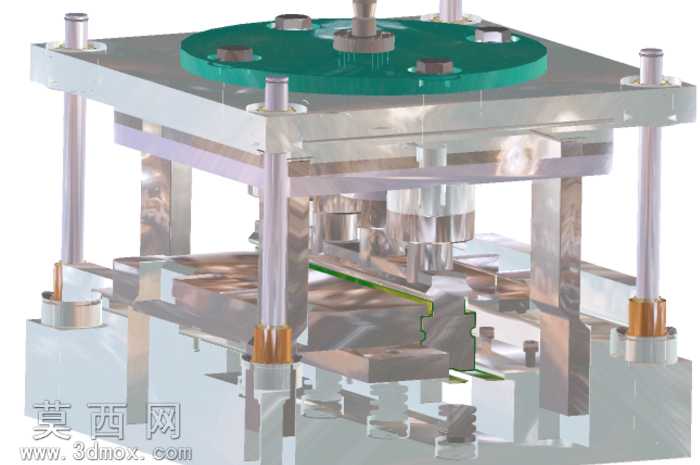

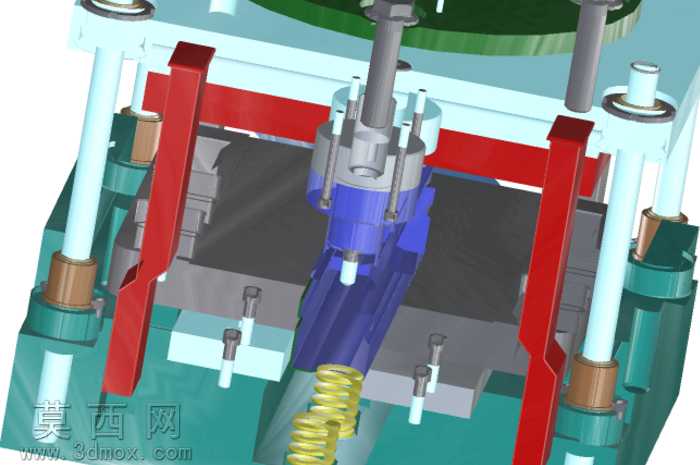

本模型为金属板型材折弯加工专用弯曲工装，整体采用多层叠合式框架结构设计，建模过程中优先以参数化草图搭建整体装配基准，先完成上下模座、导向立柱、成型凸凹模核心部件的轮廓绘制，再通过阵列、镜像特征快速完成多组同步成型工位的结构排布，确保各工位同轴度、平行度公差符合工装设计规范。模型以线框视图呈现完整装配关系，可清晰观察到导向组件采用四组导柱导套对称分布结构，导柱上下端设置限位台阶与固定法兰，保障上下模开合过程的运动精度，避免成型过程中出现偏载错位问题。中间成型区域排布多组阶梯式折弯凸模与对应凹模，凸模安装板设置多组可调式固定槽位，可根据不同折弯半径、折弯角度的加工需求快速更换成型镶件，无需拆卸整体模座，大幅提升工装适配性。建模时对各连接螺栓、定位销、复位弹簧等标准件均做了简化等效处理，既保留完整装配逻辑，也控制了整体模型的数据量，方便后续工程图导出与结构仿真分析。材质设定上，模座、导柱等承载部件默认采用合金工具钢材质，成型镶件采用高碳高铬冷作模具钢，复位弹簧采用弹簧钢，各部件材质属性均匹配实际工装的力学性能要求，可直接用于后续的有限元受力分析、开合模运动仿真。设计思路围绕多工位同步折弯的加工需求展开，将多道折弯工序集成在同一套工装内，减少板料多次装夹的定位误差，同时在模座边缘设置定位挡块与送料导向槽，适配自动化送料生产线的安装需求，整体结构兼顾刚性与可调性，可覆盖常见厚度金属板型材的折弯成型加工，为同类弯曲工装的设计优化提供完整的三维结构参考。
