桌夹式小型台虎钳三维设计作品

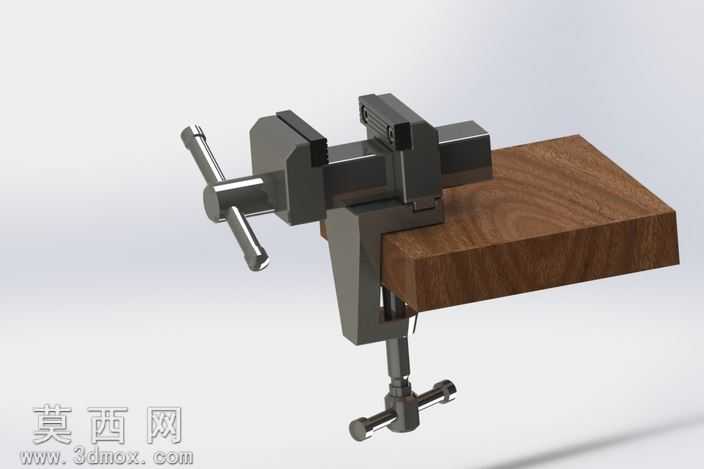

本作品为桌夹式小型台虎钳的三维设计成果，建模阶段采用参数化特征建模思路，先完成整体装配体的布局草图规划，明确固定钳身、活动钳身、夹紧螺杆、导轨滑块、桌夹固定机构、操作手柄等核心部件的尺寸配合关系与装配约束逻辑，再逐个完成零件的精细化建模。建模过程中严格遵循机械加工的工艺合理性，对钳口的防滑齿纹、螺杆的传动螺纹、手柄的防滑滚花、各部件的倒角圆角等细节特征都做了精准还原，保证模型的结构符合实际五金工具的生产制造逻辑，不存在干涉、错位等装配问题。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：钳身主体采用哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件的磨砂金属质感，同时添加细微的铸造纹理提升真实感；操作手柄采用镀铬亮面金属材质，设置合适的反射强度与高光参数，还原镀铬件光亮耐磨的视觉效果；夹持接触面的钳口板做了淬火钢材质处理，表面添加细微的淬火氧化纹理；配套的木质工作台则采用胡桃木材质，还原木材的自然纹理、哑光漫反射属性与温润的质感。渲染阶段采用三点布光方案，主光模拟室内自然光从侧上方照射，突出钳身的结构轮廓与金属质感，辅光补充暗部细节避免阴影死黑，轮廓光勾勒部件边缘提升立体感，最终渲染图清晰展现了台虎钳夹装在桌面的使用状态，直观呈现产品的实际使用场景。结构设计上，这款小型台虎钳采用桌夹式固定结构，无需螺栓打孔即可快速固定在不同厚度的工作台边缘，适配多场景临时夹持作业需求；钳身的滑动导轨采用燕尾槽结构，保证活动钳身滑动顺畅无晃动，夹持精度更高；传动部分采用梯形螺纹传动，具备自锁特性，夹持工件时不会因为反向受力松脱，夹持稳定性强；上下两组操作手柄分别控制钳口开合与桌夹固定，操作逻辑清晰，施力方便，符合手动工具的人机工程学设计要求，能够满足小型零件加工、手工制作、精密维修等场景的工件夹持需求。
