SMC型CDJ2D16-15-B笔形气缸参数化结构

　　这款CDJ2D系列小型气缸是气动系统里最常见的直线执行元件，在轻工装配、电子元器件分拣、小型工装夹具的动作回路里出镜率极高，尤其是16缸径15行程的规格，刚好适配多数需要短行程高频往复动作的工位，比如PCB板测试工位的压合动作、小型料道的挡料机构、标签贴附的压头驱动，都能看到同规格气缸的应用。从结构设计来看，这款气缸采用尾端双耳环铰接的安装形式，这种安装方式的优势在于允许缸体在摆动平面内有小角度的自适应调整，当被驱动部件存在微小的安装同轴度偏差时，铰接结构可以避免活塞杆承受额外的径向弯矩，大幅降低杆端密封件的偏磨风险，相比尾部法兰安装的同规格气缸，铰接款更适合驱动带小幅摆动轨迹的执行端，比如小型翻转料斗、摆杆式压紧机构的动力输入。

　　缸筒部分采用轻量化的圆形截面设计，16mm的缸径在0.5MPa工作气压下可以输出约100N的理论推力，足够应对多数小型工装的夹紧、推料需求，同时缸体本身的外径控制在合理范围，不会占用过多安装空间，适合在排布紧凑的多工位自动化设备里密集布置。活塞杆端采用外螺纹连接结构，配套的杆端可以根据实际需求安装浮动接头、Y型接头或者压头附件，设计时预留的螺纹旋合长度符合气动元件的通用安装规范，不需要额外加工转接件就能适配市面上多数标准气缸附件。气口位置设置在缸体靠近两端的侧方，采用M5X0.8的标准气动接头螺纹，接管时可以根据设备的走线方向选择从上方或者侧方接气管，不会因为管路干涉影响缸体的摆动行程。从安装边界来看，

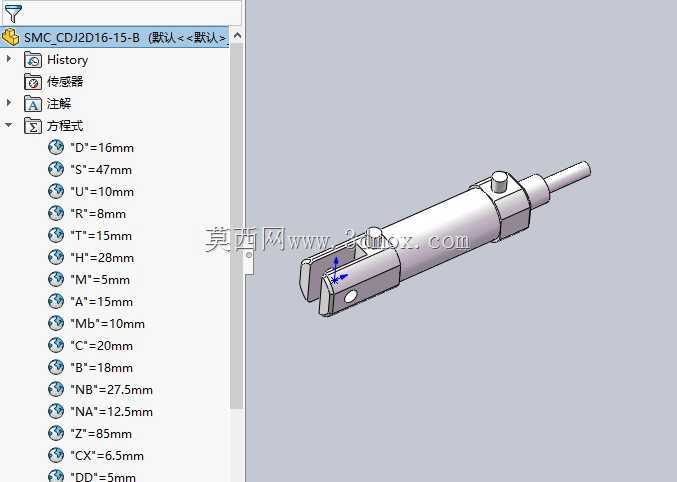

　　这款气缸的尾端双耳环销孔中心到活塞杆伸出端的端面尺寸，在完全缩回状态下的总长控制在紧凑范围内，15mm的工作行程刚好满足短行程动作的需求，不会因为行程过长导致缸体刚性下降，同时活塞杆的伸出长度经过校核，在满行程伸出时，活塞杆的导向套支撑长度足够，不会出现活塞杆下垂的问题。参数化的建模思路可以让使用者快速调整缸径、行程、安装尺寸等核心参数，快速衍生出同系列不同规格的气缸模型，在做设备整体布局时，只需要修改对应参数就能匹配不同工位的推力、行程需求，不需要重新从零开始建模，能大幅提升三维布局的效率。在实际选型应用中，这类小型气缸通常搭配二位五通电磁阀使用，配合节流阀可以调整活塞杆的伸出和缩回速度，适合每分钟数十次的高频往复动作，

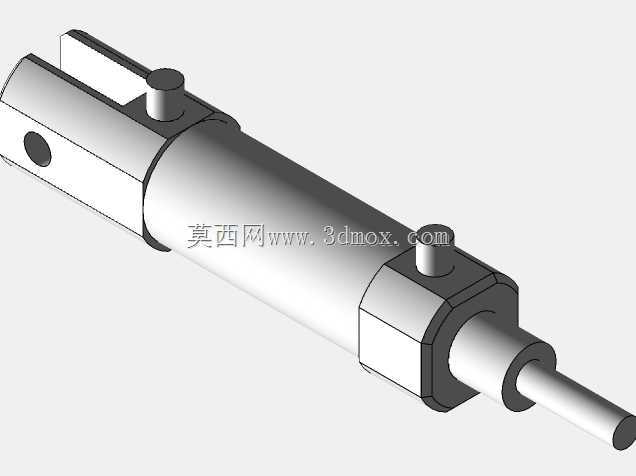

　　缸体内部的密封结构采用低摩擦阻力的密封圈，在低压启动工况下也能顺畅动作，不会出现爬行卡顿的问题。需要注意的是，尾端铰接安装时，连接销轴需要加装润滑衬套，减少铰接位置的磨损，同时要保证销轴的安装方向与缸体摆动平面垂直，避免出现别劲的情况。杆端连接时如果驱动的部件存在径向偏移，建议加装浮动接头来补偿偏差，避免活塞杆受径向力导致密封件提前失效。这款模型的结构细节还原了实物的安装特征，包括缸筒两端的端盖连接结构、缓冲密封圈的位置、气口的凸台结构，在做设备干涉检查时，可以准确模拟气缸的实际外形尺寸，避免出现安装时和周边零件干涉的问题，尤其是在做紧凑布局的小型设备时，准确的外形边界能减少后期装配调试时的整改工作量。
