交错轴传动蜗轮蜗杆啮合结构

项目分类:齿轮 发布时间:2021-12-19 ID:457288
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构

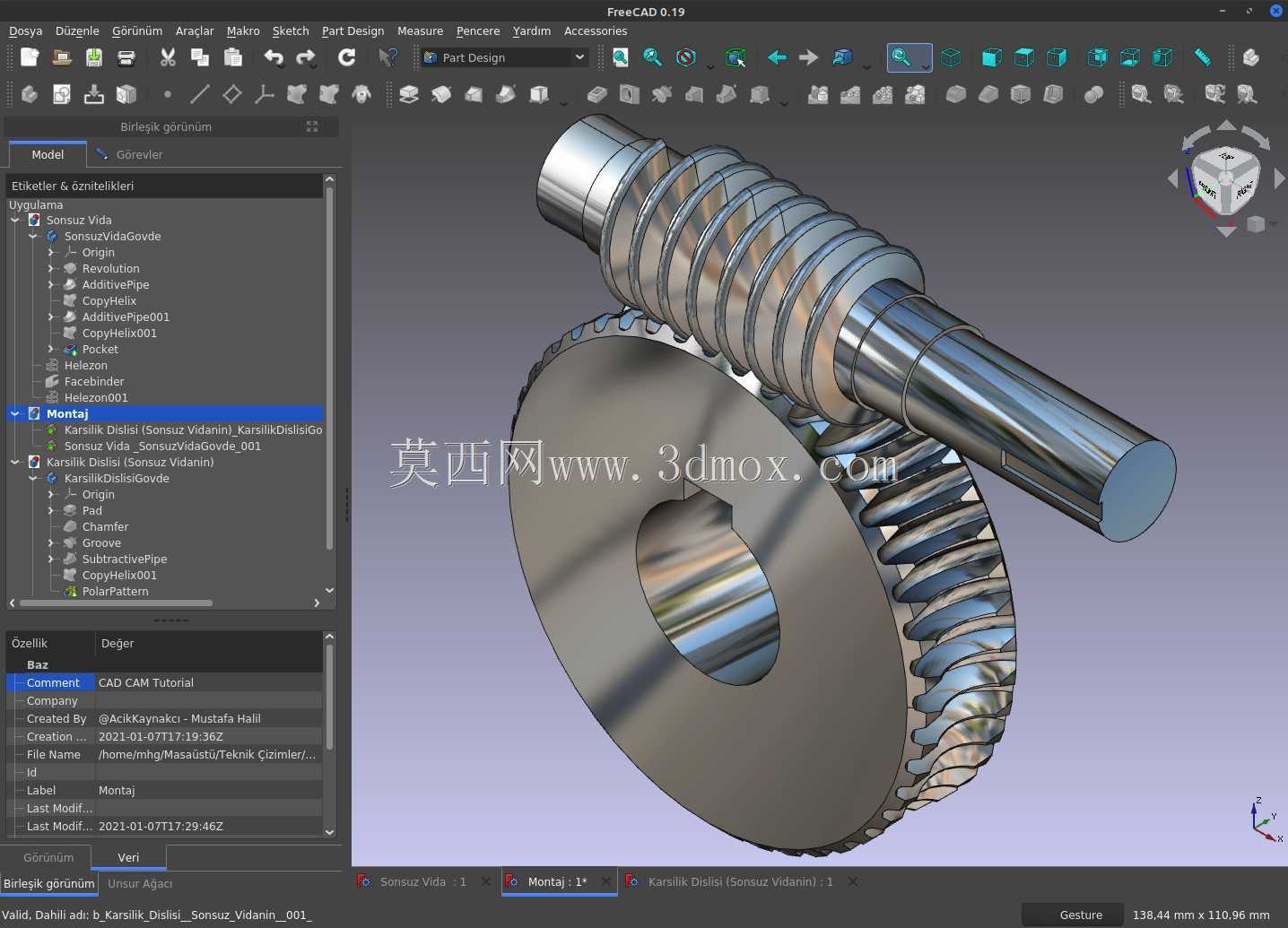

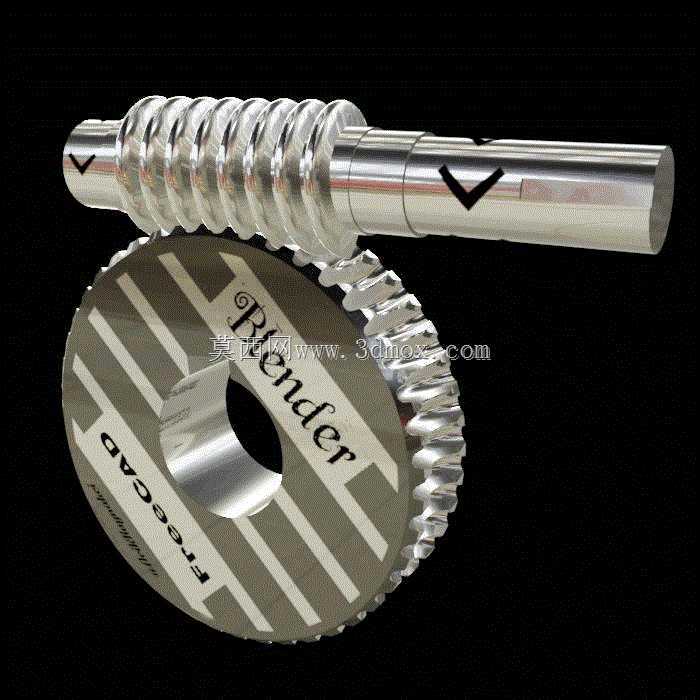

  这套蜗轮蜗杆啮合结构,核心服务于空间交错轴之间的运动与动力传递场景,在各类需要大减速比、低输出转速的传动链路中应用广泛,常见于轻工输送设备的驱动端、小型机床的进给机构、自动化生产线的分度转位单元,以及部分需要反向自锁的起重辅助机构中。从实际使用逻辑来看,蜗杆作为主动件接入动力输入端,其螺旋齿面与蜗轮的弧形轮齿持续啮合,能够在单级传动下实现较高的减速比,相比同减速比的圆柱齿轮副,整体结构占用的安装空间更小,同时啮合过程中齿面接触为线接触形式,传动平稳性更强,运行过程中的冲击与噪音远低于直齿圆柱齿轮传动,部分导程角设计合理的结构还具备反向自锁特性,能够避免输出端负载反向带动输入端转动,在垂直升降类场景中可起到额外的安全防护作用。

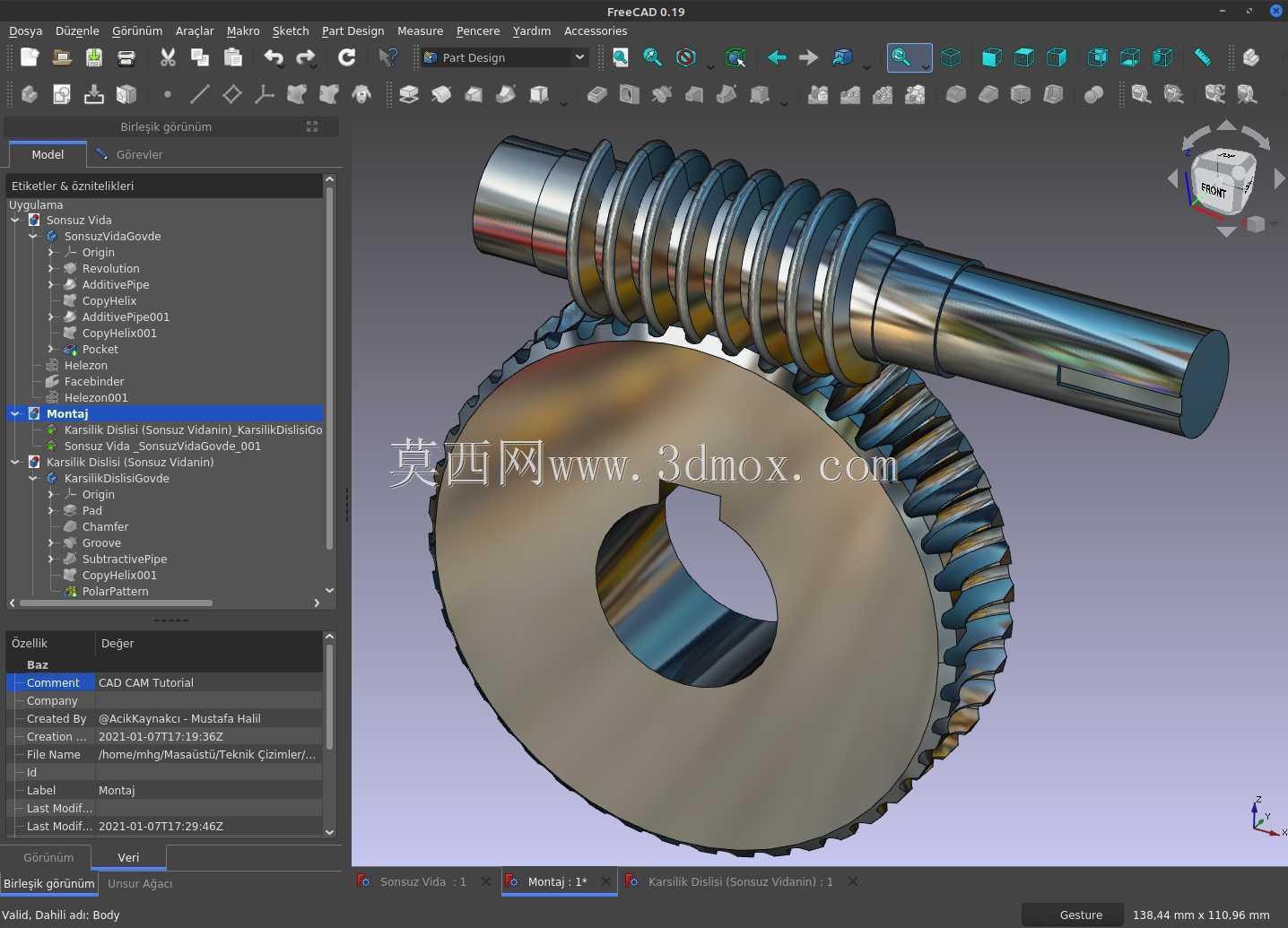

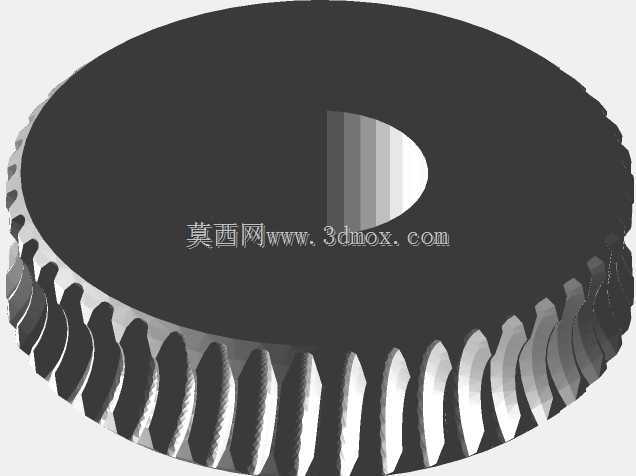

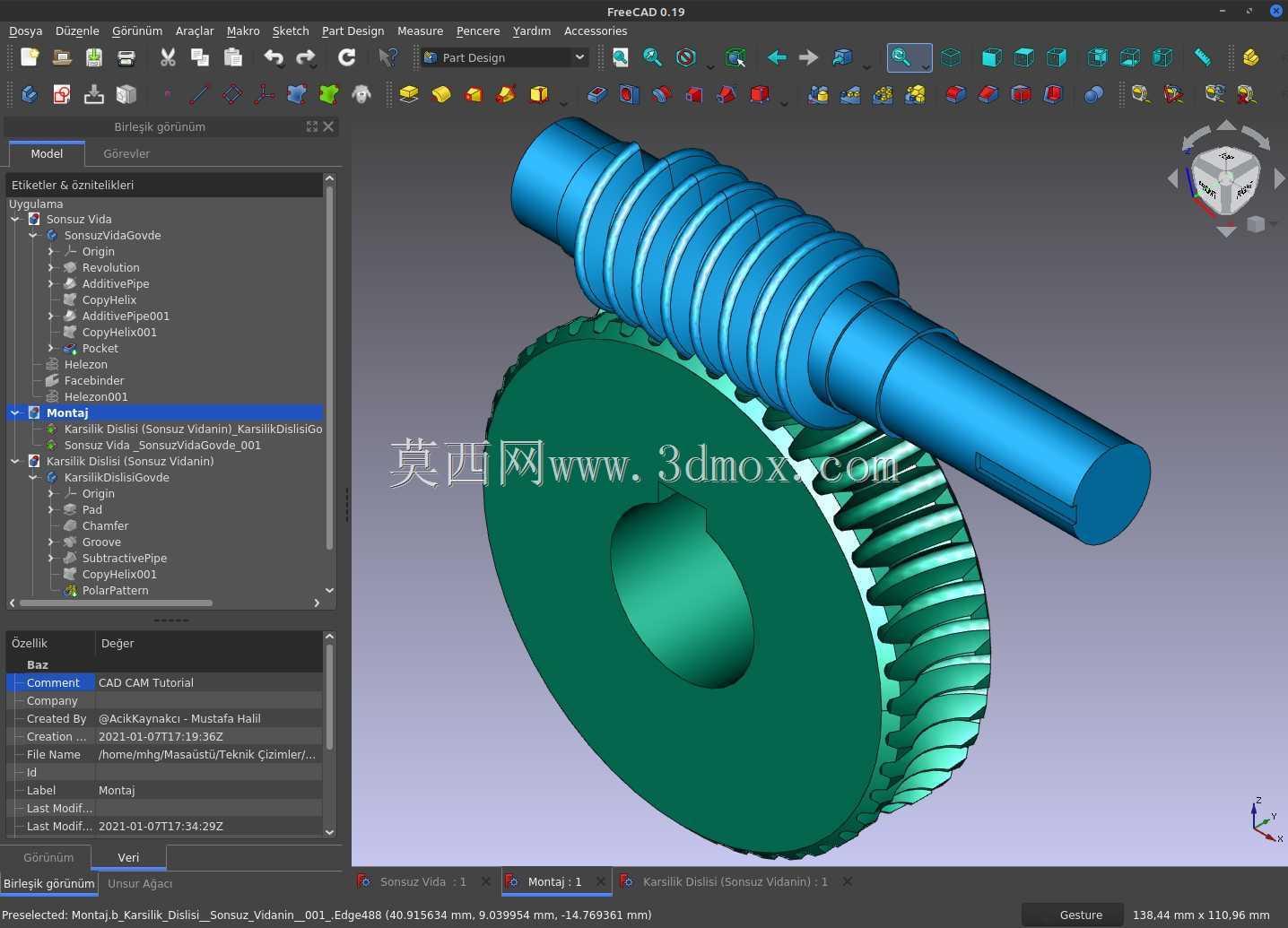

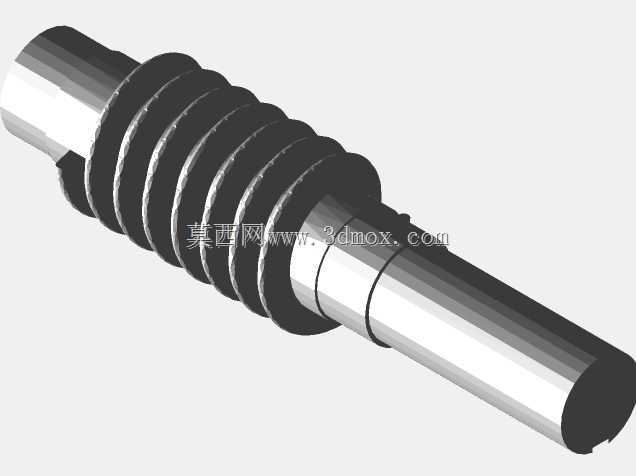

  设计过程中首先需要匹配交错轴的空间夹角,常规应用场景下多采用90度垂直交错的布置形式,蜗杆的轴向模数与蜗轮的端面模数保持一致,齿形参数匹配才能保证正确啮合。蜗杆部分采用轴齿一体化结构,两端预留的轴颈段用于装配支撑轴承,轴端可根据动力输入形式设计键槽、扁位或者联轴器连接结构,安装时需要保证蜗杆轴线与蜗轮轴线的空间垂直度,同时控制两轴的中心距偏差在公差允许范围内,中心距过大或过小都会导致齿面啮合间隙异常,轻则加剧齿面磨损,重则出现卡滞无法转动的问题。蜗轮部分的轮齿沿齿圈弧形分布,内孔设计有键槽结构用于和输出轴连接传递扭矩,部分重载场景下还会在蜗轮轮毂位置设计加强筋结构,提升轮体的抗扭承载能力,齿宽设计需要覆盖蜗杆的啮合工作段,保证全齿长范围内都能参与啮合接触,避免局部齿面应力集中导致过早失效。

  从安装边界来看,这类传动副需要配套封闭的箱体结构作为安装载体,箱体上的轴承孔位需要同时保证蜗杆、蜗轮的轴线位置度,装配时需要调整轴承游隙,给齿面预留合理的啮合侧隙,既要避免侧隙过大导致传动回程误差超标,也要防止侧隙过小在热态运行时出现齿面卡滞。齿面润滑是这类结构长期稳定运行的关键,由于啮合过程中齿面存在相对滑动,润滑不足会快速导致齿面胶合磨损,通常中低速场景采用脂润滑,高速连续运行场景则采用油浴润滑,箱体设计时需要预留注油、排油以及油位观察的结构位置。在选型匹配时,需要根据输入转速、输出扭矩、传动效率、工作环境温度等参数调整蜗杆的头数、蜗轮的齿数以及齿面硬度,动力传输场景下多采用钢制蜗杆配铜质蜗轮齿圈的材料组合,利用铜材的减摩特性降低齿面磨损,轻载分度场景则可采用全钢制结构提升结构刚性,减小传动回程误差。
