标准直齿圆柱传动齿轮结构设计

　　做传动结构设计的工程师大多有体会，直齿圆柱齿轮是平行轴传动场景里最基础也最考验细节功底的零件，很多新手刚接触建模时容易忽略齿形精度、安装孔配合公差这些实际落地的关键，最后做出来的模型要么装配干涉，要么实际啮合时出现卡滞、异响的问题。这款直齿轮的建模逻辑完全贴合实际加工与装配需求，齿廓采用标准渐开线生成，齿顶高、齿根高的参数匹配通用模数系列，齿侧间隙预留了常规传动场景下的合理余量，既不会因为间隙过大造成传动回程误差超标，也不会因为间隙过小导致热胀状态下出现齿面咬合磨损。

　　从应用场景来看，这类直齿轮覆盖的工况非常广，小到桌面级小型自动化输送线的动力传递，大到普通机床的主轴进给传动、轻工包装设备的辊筒同步传动，甚至部分农用机械的低速动力传输单元，都能看到同结构直齿轮的身影。和斜齿轮相比，直齿轮没有轴向力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计可以做得更紧凑，装配调整的难度也更低，尤其适合轴向安装空间受限、传动载荷平稳无强冲击的工况。

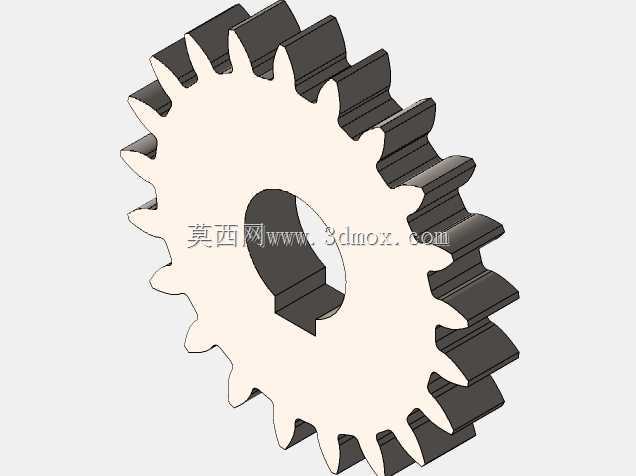

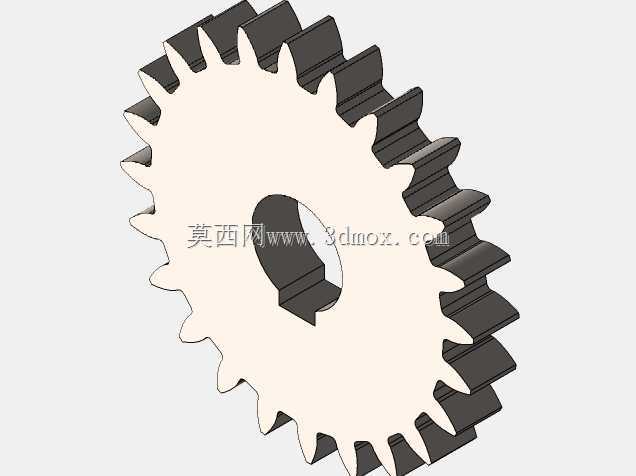

　　设计过程中首先要明确的是安装边界，中心的轴孔采用基孔制配合公差，适配常规的过渡配合要求，孔壁没有多余的键槽结构预留？不对，仔细看模型的轴孔位置，是预留了平键安装的键槽结构的，键槽的尺寸匹配对应轴径的标准平键规格，装配时可以通过平键传递扭矩，避免齿轮和轴之间出现相对转动。齿轮的齿宽是结合常用的齿宽系数设定的，既保证足够的齿面接触面积来分散接触应力，又不会因为齿宽过大造成齿向载荷分布不均的问题，毕竟实际加工中轴的挠度、轴承的游隙都会导致齿轮啮合时出现偏载，合理的齿宽控制能大幅提升齿轮的实际使用寿命。

　　齿根部分做了标准的圆角过渡，没有出现建模时容易出现的直角尖角问题——很多新手建模时为了省事直接拉伸切除出齿槽，齿根位置留直角，实际热处理或者承载时，直角位置会出现严重的应力集中，很容易出现断齿失效，这个模型里的齿根圆角完全匹配加工时滚齿刀具的刀尖圆角半径，和实际加工出来的零件结构完全一致，做有限元分析的时候也能得到更贴近实际的应力分布结果。齿轮的端面没有多余的减重孔结构，属于实心式直齿轮结构，适合小尺寸、中小模数的传动场景，如果是大尺寸齿轮才会考虑辐板式或者轮辐式结构来减重，这种实心结构的加工工艺性更好，不管是滚齿、插齿还是后续的齿面淬火处理，装夹都更方便，加工变形量也更容易控制。

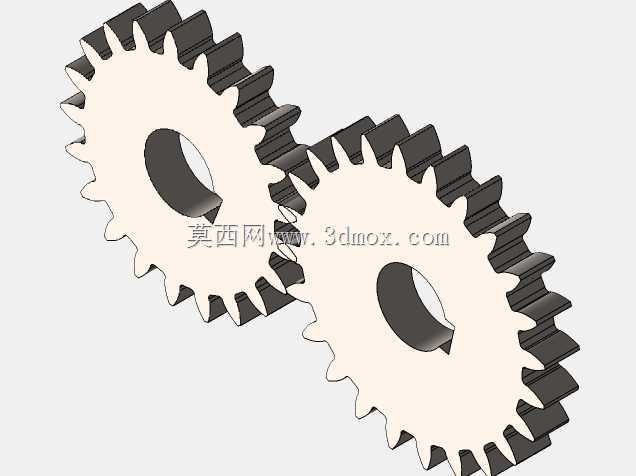

　　实际选型搭配的时候，这类直齿轮的中心距计算要严格按照模数、齿数来核算，啮合的配对齿轮需要保持相同的模数和压力角，不然根本无法正常啮合。安装时要保证两轴的平行度公差在允许范围内，不然会出现齿面一端接触的偏载情况，加速齿面磨损。日常维护场景下，这类开式传动的直齿轮需要定期涂抹润滑脂，闭式传动箱里的则要匹配对应粘度的齿轮油，避免齿面出现干摩擦导致的点蚀、胶合失效。

　　建模过程中齿形的生成是核心环节，没有采用简化的圆弧代替渐开线的偷懒做法，而是通过参数化公式生成精准的渐开线齿廓，再通过圆周阵列得到所有轮齿，每个齿的齿距误差控制在建模精度允许的范围内，和实际加工的齿轮精度等级匹配。不管是用来做装配干涉检查、运动仿真，还是用来导出工程图指导加工，这个模型的结构细节都能满足实际工程需求，不会出现和实际零件结构脱节的问题。很多网上的齿轮模型要么齿形不对，要么安装结构不符合标准，拿去做仿真的时候传动比不对，或者装配时和轴、轴承的配合出现问题，这个模型从轴孔、键槽到齿形、齿根圆角的每一处结构，都对应实际机械设计手册里的标准参数，拿来就能直接用到对应的传动结构设计里，不需要再花时间调整结构细节。
