多类型组合齿轮传动组件结构设计

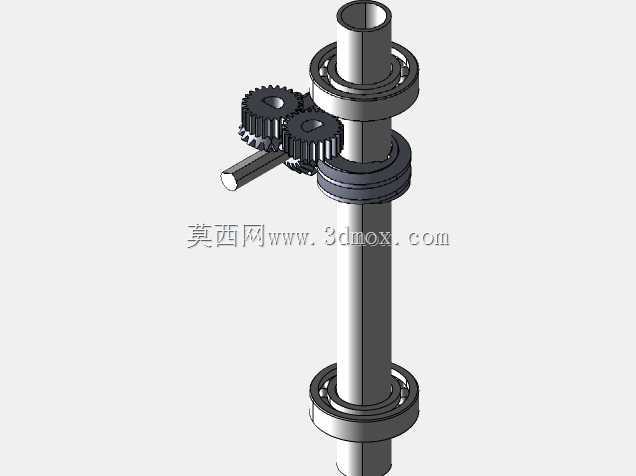

　　这套组合齿轮传动结构，是面向中小功率变速换向场景开发的集成式传动单元，在轻工输送设备、小型自动化专机、台式加工辅机的动力传递环节中，这类多齿形组合的结构应用十分普遍，能够在紧凑的安装空间内同时实现动力换向、速比匹配、扭矩传递的多重需求，不需要额外搭建分散的传动支架，能有效缩减设备整体的装配空间占用。从实际装配逻辑来看，这套组件将蜗轮、伞齿轮、正齿轮三类常用齿形集成在同一根立式主轴上，主轴上下两端通过深沟球轴承做径向支撑，轴承的安装位预留了标准的卡簧槽与轴肩定位面，装配时不需要额外加工调整垫片的适配位，能直接匹配常规的轴承座安装孔公差，上下轴承的同轴度公差控制在0.02mm以内，避免高速运转时出现主轴偏摆导致的齿面偏磨问题。

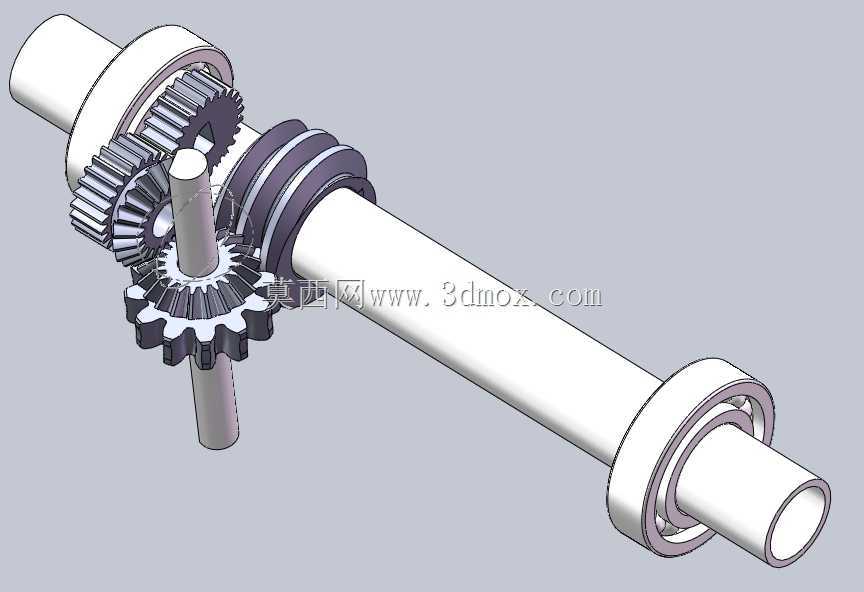

　　侧置的输入轴通过平键与主动伞齿轮连接，伞齿轮与主轴上的从动伞齿轮呈90度正交布置，能够将水平方向输入的动力直接转换为垂直方向的扭矩输出，这部分齿形采用渐开线伞齿结构，齿面接触斑点沿齿高、齿长方向的占比均控制在合理区间，能有效降低换向传动时的噪音与冲击。主轴中段的正齿轮组采用双联滑移齿轮的布置思路？不对，实际结构里是固定在轴套上的两个正齿轮，与侧置的小齿轮啮合，能够实现固定速比的二级减速，匹配输入电机的高转速低扭矩特性，输出端可以获得适配负载的低转速大扭矩动力。最下方的蜗轮结构则是预留的辅助动力输出位，可匹配蜗杆组件实现大减速比的动力分支输出，满足同一传动单元带动两个不同转速负载的需求，比如在小型包装设备上，

　　这套结构可以同时带动送料机构与封切机构运转，不需要额外布置独立的传动链。设计过程中，所有齿轮的齿根圆角、齿顶修缘都做了标准化处理，正齿轮的模数匹配常规通用传动的选型范围，伞齿轮的安装距预留了0.1mm的调整余量，方便装配时通过调整垫片补偿加工误差，保证齿面啮合精度。主轴采用空心轴结构，中间的通孔可以穿设线缆、气管或者细轴类零件，适配设备中空走线或者同轴布置辅助机构的需求，这一设计在需要同轴布置检测元件、气路接头的自动化设备上实用性很强，不需要额外在主轴旁布置走线槽，能进一步压缩设备的径向安装尺寸。安装边界方面，整套组件的立式布置结构，底部轴承的安装端面为基准面，所有轴向尺寸都以该端面为基准标注公差，

　　侧置输入轴的中心高与基准面的尺寸公差控制在±0.05mm，方便与配套的电机输出轴做同轴对接，不需要额外做复杂的对中调整。所有齿轮的润滑预留空间也做了考量，组件外围可以直接加装标准规格的齿轮箱壳体，壳体的安装孔位与上下轴承座的安装位完全匹配，装配后可以直接填充润滑脂实现齿面与轴承的长效润滑，不需要额外设计润滑管路。从实际使用场景的适配性来看，这套结构避开了单一齿形传动的局限性，正齿轮传动效率高适合平行轴动力传递，伞齿轮适合90度换向传动，蜗轮则具备自锁特性可实现大减速比输出，三类齿形的组合让这套组件可以适配多种不同的传动需求，结构设计人员在做小型设备的传动方案选型时，可以直接基于这套结构做参数调整，不需要从零开始搭建齿形配合、轴系支撑的基础结构，能大幅缩短传动部分的设计周期。轴系的强度校核环节，主轴的危险截面位于下轴承安装位与蜗轮安装位之间，按照额定传递扭矩15N·m的工况做校核，轴的扭转刚度、弯曲强度都能满足长期运转的需求，轴承的额定动载荷也匹配常规工况下的使用寿命要求，不需要额外选用大规格轴承造成空间浪费。齿轮的材料选型适配常规工况，正齿轮与伞齿轮可选用45号钢调质处理，蜗轮可选用锡青铜材质匹配钢质蜗杆，降低啮合时的齿面磨损，整套结构的所有配合面都采用基孔制公差配合，装配时的互换性较好，易损件更换不需要做额外的配磨加工，能降低设备后期的维护成本。
