嵌入式锁具配套金属钥匙孔护板结构

　　日常接触的各类柜锁、箱锁、门锁结构中，外露的锁芯孔位如果没有配套护板遮挡，很容易在长期使用中出现积灰、异物卡滞、外力撬动损伤锁芯的问题，这款钥匙孔护板就是针对这类场景设计的配套结构件。从实际应用场景来看，这类护板广泛适配文件柜、配电箱、储物柜门、工业设备检修门等带锁结构的安装位，既可以遮挡锁芯与门板之间的安装缝隙，也能为钥匙插拔提供导向定位，避免用户插钥匙时对位不准剐蹭锁芯入口，同时平整的金属板面也能提升安装位置的外观一致性，不会让门板上的锁孔位置显得突兀粗糙。

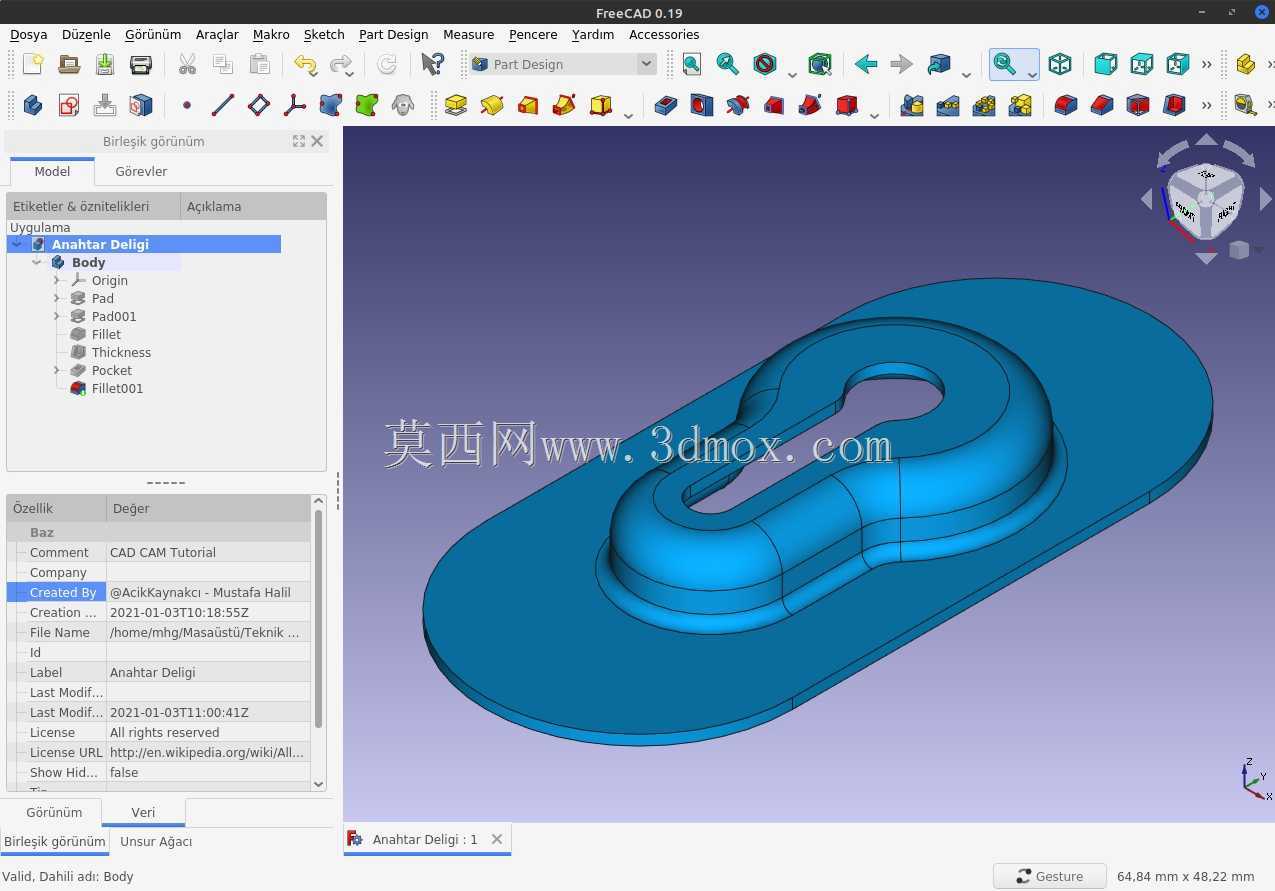

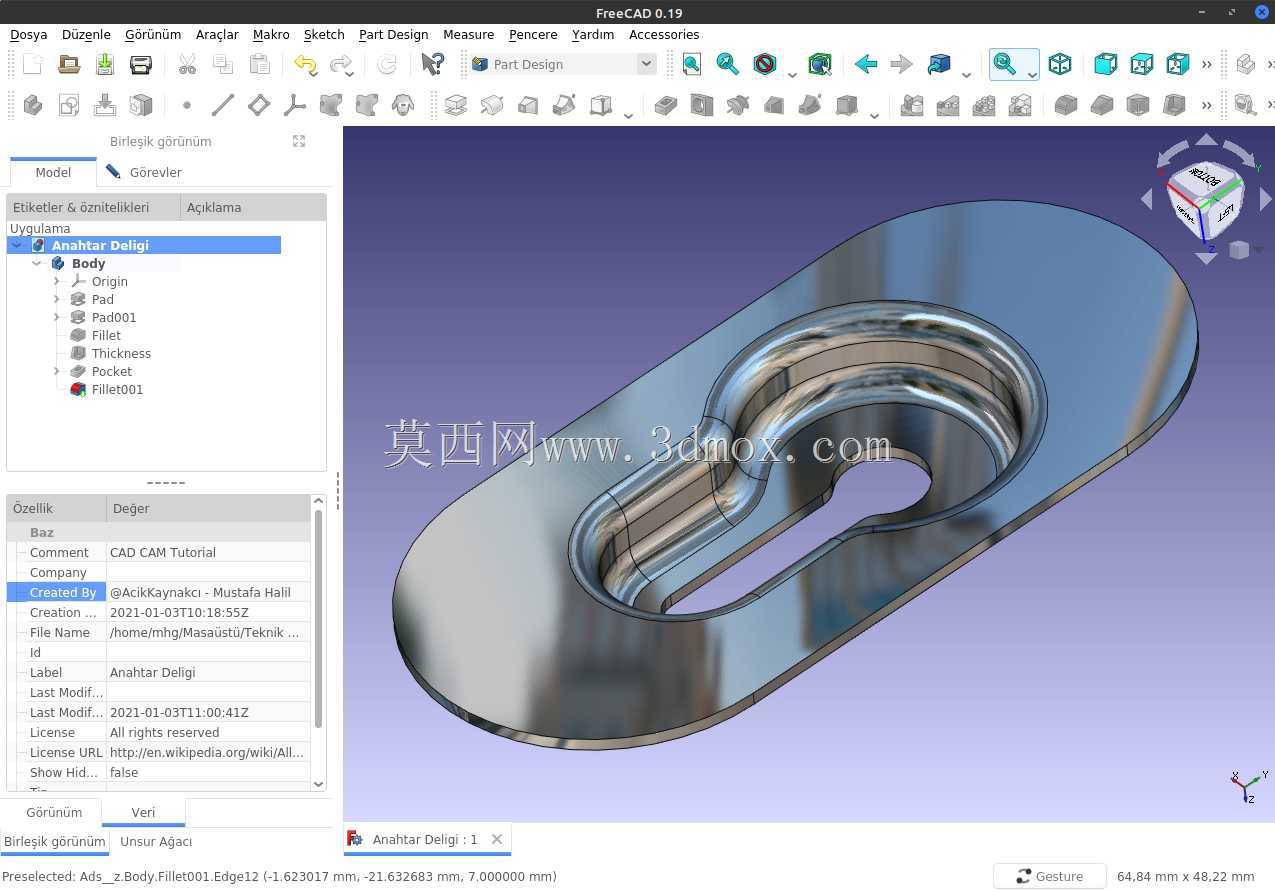

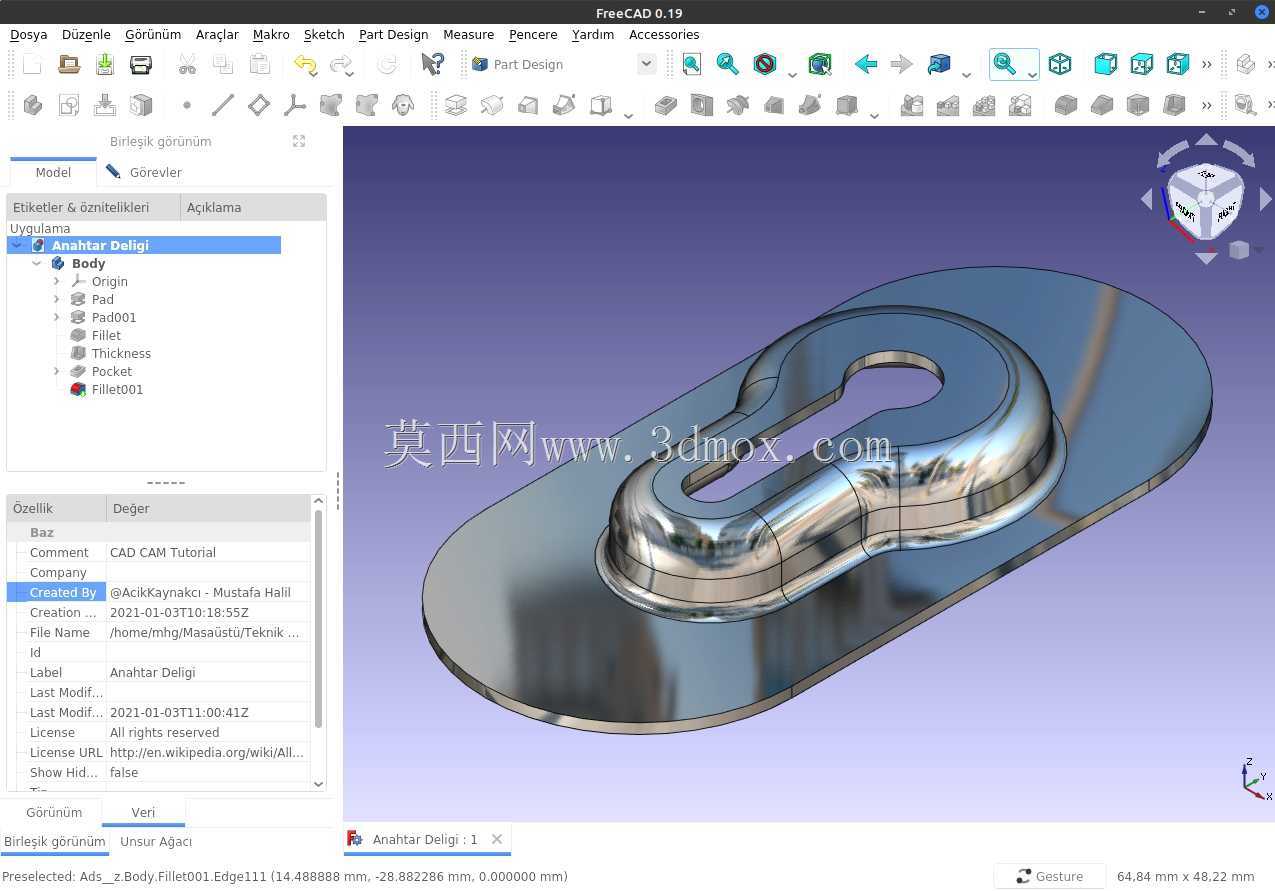

　　从功能特性上看，这款护板采用一体化冲压成型结构，底部为带圆角的矩形安装基板，基板上预留了平整的安装贴合面，安装时可以完全贴附在门板外侧，不会出现翘边、缝隙过大的问题；凸起的锁孔导向段采用圆滑过渡的曲面造型，没有尖锐的冲压毛边，钥匙插拔过程中不会被棱角刮擦钥匙表面，也不会划伤使用者的手部。锁孔的轮廓完全适配标准弹子锁芯的钥匙插入轮廓，孔位边缘做了小尺寸的倒角处理，钥匙插入时可以顺着倒角滑入锁芯入口，即使在光线较差的环境下操作，也能快速完成对位，不需要反复调整钥匙角度。

　　设计思路上，这款结构优先考虑了安装适配性与使用耐久性，整体没有多余的装饰结构，所有曲面过渡都服务于实际使用需求：凸起段的高度控制在合理范围内，既能够形成足够的导向深度，又不会因为突出过高容易被外力磕碰变形；基板的圆角处理一方面避免了直角边缘在安装时划伤安装人员，另一方面也能减少应力集中，在受到轻微外力冲击时不会出现边角开裂的问题。建模过程中优先保证了安装面的平面度，整个基板的贴合面公差控制在五金冲压件的常规合理范围内，安装时不需要额外打磨调整就能紧密贴附在门板表面，不会出现一侧翘起的情况。

　　从安装边界与尺寸逻辑来看，这类护板的基板尺寸需要匹配门板上的锁芯开孔大小，基板覆盖范围要大于门板开孔直径至少5mm以上，保证能够完全遮挡开孔边缘的加工毛刺与缝隙；凸起段的内孔尺寸要比锁芯入口的最大轮廓大0.2-0.3mm，既不会因为间隙过小导致护板与锁芯发生干涉，也不会因为间隙过大露出内部的锁芯结构。安装时通常采用背面点焊或者正面沉头螺丝固定的方式，因此基板的厚度选择适配常规冲压工艺的板材规格，既保证足够的结构强度，受到外力撬动时不会轻易变形，也不会因为板材过厚导致安装后突出门板过多影响外观。

　　在实际选型匹配时，需要注意护板的锁孔轮廓要和配套锁芯的钥匙轮廓完全对应，不同类型的锁芯对应的钥匙孔形状存在差异，这款护板的孔型适配最常见的扁平弹子钥匙，不能用于圆柱钥匙、十字钥匙等其他类型的锁芯配套。另外护板的表面处理可以根据使用场景选择镀铬、镀锌或者喷塑工艺，在潮湿户外场景使用时可以选择防锈能力更强的表面处理方式，室内干燥环境下常规镀铬处理即可满足长期使用需求。结构建模时所有的曲面过渡都做了等厚度处理，完全适配冲压加工的工艺要求，不需要后续额外的机加工工序就能直接生产，有效控制了配件的加工成本，适合批量配套锁具生产使用。
