门锁用H型卡扣式锁定块结构设计

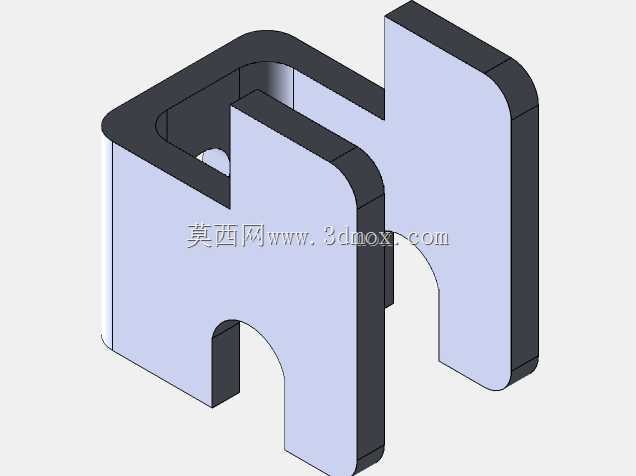

　　日常民用及商用门扇的锁具装配体系里，这类H型结构的锁定块承担着锁舌卡位、门扇锁止状态限位的核心作用，区别于常规锁体内部的冲压锁片，该零件采用一体化弯折成型的对称结构，在实际装配场景中可同时适配门扇侧边锁体的安装槽位，以及门框对应位置的锁扣盒卡位需求，无需额外加装辅助定位垫片即可完成装配对位。从结构设计逻辑来看，零件整体采用等厚板材弯折成型，两个平行的立板作为主要受力支撑面，立板边缘做了R角圆弧过渡处理，既能够避免装配过程中锐边划伤安装人员手部，也能在锁舌伸缩卡入的过程中减少接触面的剐蹭磨损，延长锁具整体的循环使用寿命。立板下部开设的半圆型避让槽，是专门为锁体内部的复位弹簧推杆预留的活动空间，当锁舌完成伸出锁止动作时，

　　推杆可沿该槽位的弧形面顺滑滑动，不会出现结构干涉导致的锁舌卡滞问题；而零件上部的U型弯折槽，则是用来卡接锁体内部的联动拨片，当用户转动门把手执行开锁动作时，拨片可沿U型槽的内壁带动整个锁定块产生横向位移，从而解除对锁舌的卡位限制，完成开锁动作。在安装边界的尺寸适配层面，该锁定块的两个立板间距严格匹配常规室内门锁体的安装槽宽度，装配时可直接嵌入锁体预设的卡位槽内，不需要额外进行扩孔或者打磨修配；立板的整体高度则适配40-50mm厚度的常规室内门扇，不会出现突出锁体表面或者卡位深度不足的问题，零件外侧的两个圆弧端面，能够在锁体与门框锁扣盒对位存在微小偏差时，起到导向导入的作用，降低门扇安装时的对位精度要求，减少现场安装的调试工作量。

　　从受力特性来看，该锁定块的受力方向主要集中在两个立板的横向侧面，当门扇处于锁止状态时，外力推门产生的冲击力会通过锁扣盒传递到立板侧面，一体化弯折的结构相比拼接式的锁片零件，整体结构强度更高，不会在长期受冲击的情况下出现焊缝开裂或者连接松脱的问题；零件表面的平整接触面能够保证与锁舌的接触面积最大化，减少局部应力集中导致的零件变形，在长期循环使用的过程中，锁紧位置的偏移量可控制在极小范围内，不会出现锁止虚位、门扇晃动的问题。不同于锁具内部的其他精密小零件，该锁定块的结构没有复杂的曲面或者异形腔体，加工工艺适配性强，既可以采用金属板材冲压弯折成型，也可以通过高强度工程塑料注塑成型，生产过程中模具结构简单，量产时的尺寸一致性容易控制，

　　能够有效降低锁具整体的生产制造成本。在实际的维修替换场景中，该零件的对称结构设计也降低了配件的适配难度，不需要区分左右开门的安装方向，维修人员无需额外调整零件朝向即可完成替换，大幅缩短门锁故障的维修时长。设计过程中针对零件的弯折处做了加强过渡处理，避免长期反复受力后弯折位置出现金属疲劳断裂的问题，同时立板上预留的微小倒角能够在装配时快速导入锁体的安装槽，减少装配过程中的卡滞问题，提升整锁的装配效率。
