校园门体加装式安全锁止夹具结构

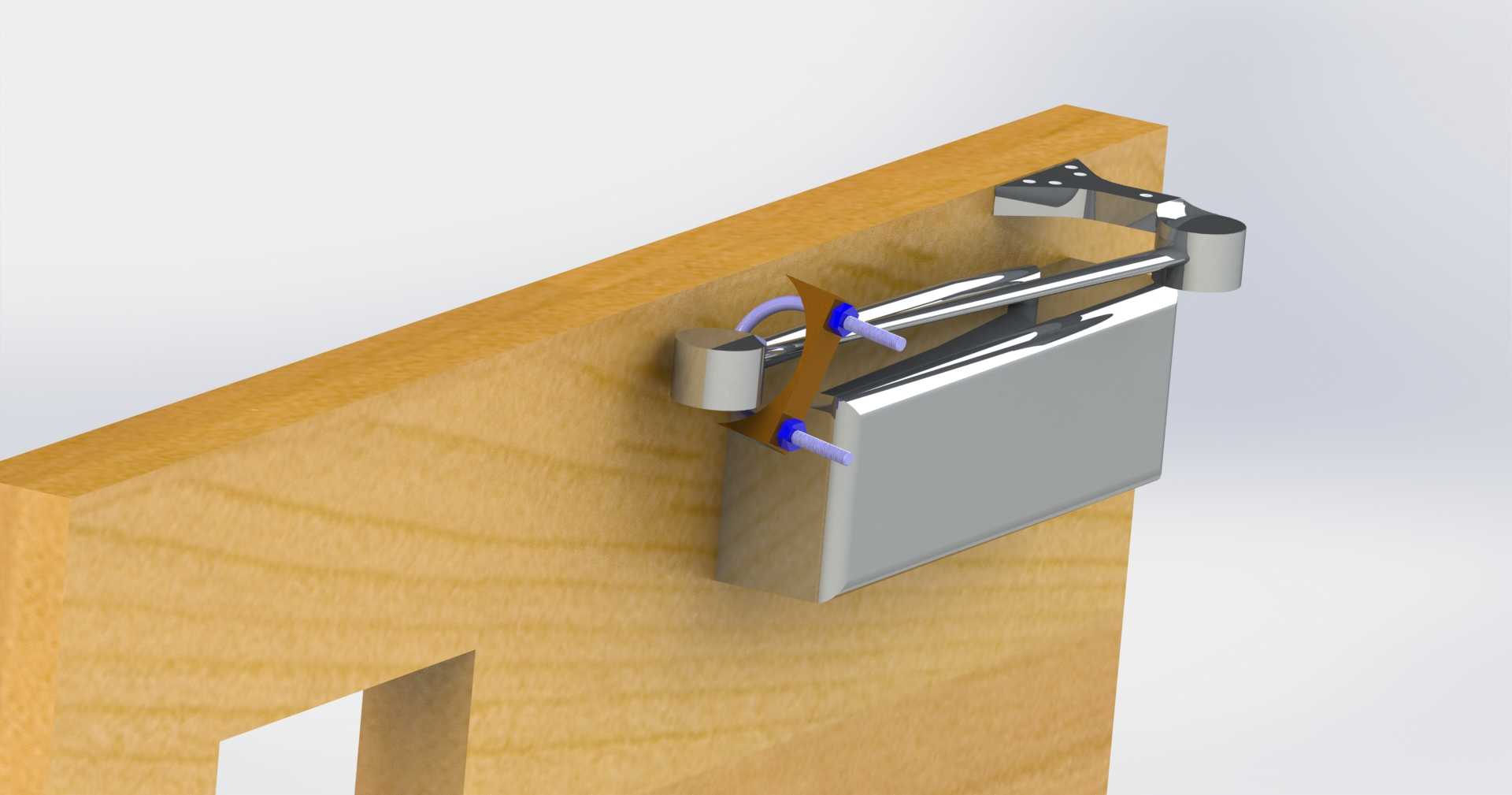

　　这套锁止夹具的核心应用场景，是针对现有平开门的应急安全加固需求，在不破坏原有门体结构、不改动原有开门器组件的前提下，实现门体从内侧的快速锁止，阻止外部人员通过常规开门操作开启门扇。从安装边界来看，整套机构完全贴合门体右上角的安装区域，所有固定点位均避开原有开门器的运动行程，不需要在门体上额外开设大尺寸安装孔，仅通过三个带螺纹的紧固件即可完成与木质或金属门体的固定，安装完成后整体突出门体表面的厚度不超过60mm，不会对门扇的正常开合运动造成干涉，也不会影响日常状态下门体的常规使用。

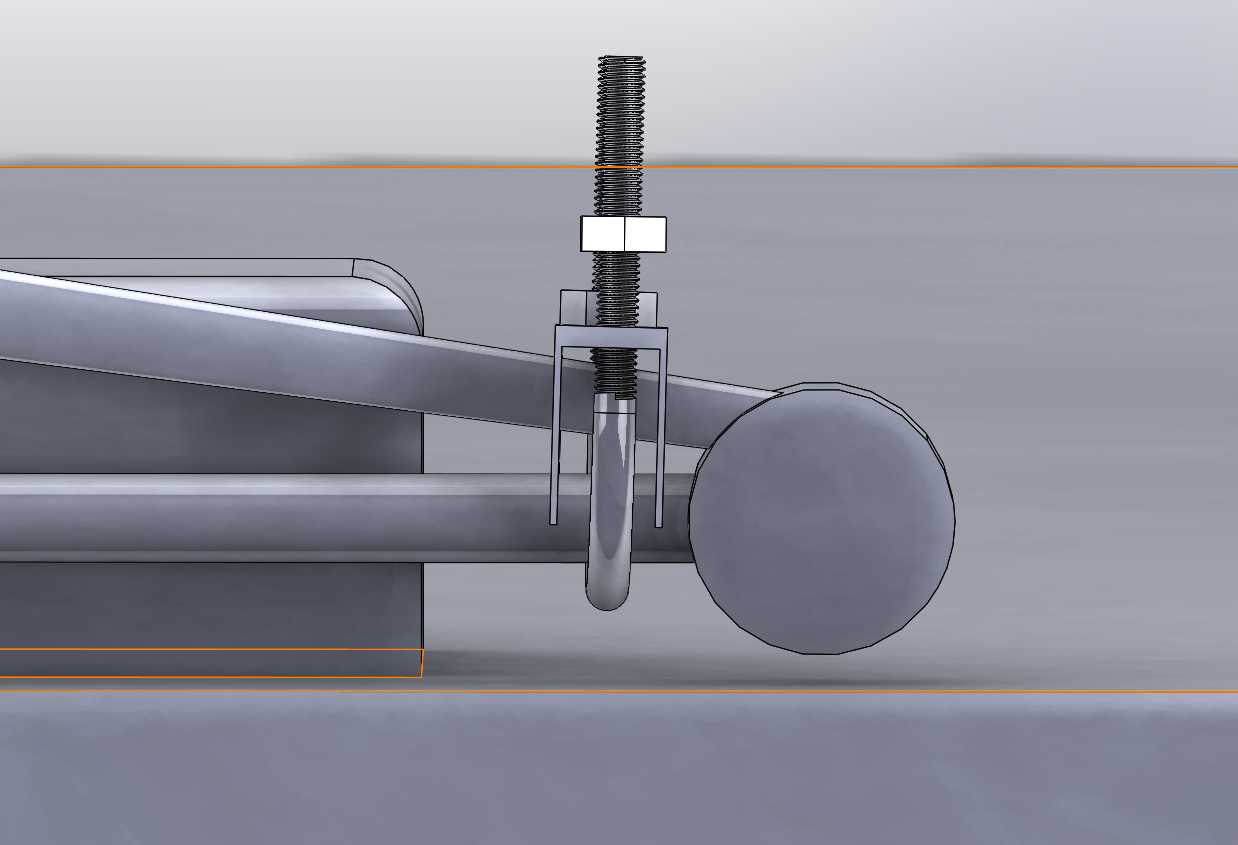

　　从功能特性上看，这套机构的锁止逻辑完全绕开了原有开门器的机械传动路径，当机构处于锁止状态时，金属锁止臂会卡入门框对应的限位区域，此时外部施加在开门器上的转动力矩无法传递到锁止结构上，从机械原理层面彻底切断了外部开门的力传递路径，相比传统的插销、门闩类锁具，这套夹具不需要在门框上额外加工配套的锁扣槽位，也不需要人员走到门体边缘操作，仅在靠近开门器的位置即可完成锁止与解锁动作，操作行程不超过120mm，紧急状态下单手即可完成操作，响应速度远快于传统的内锁结构。

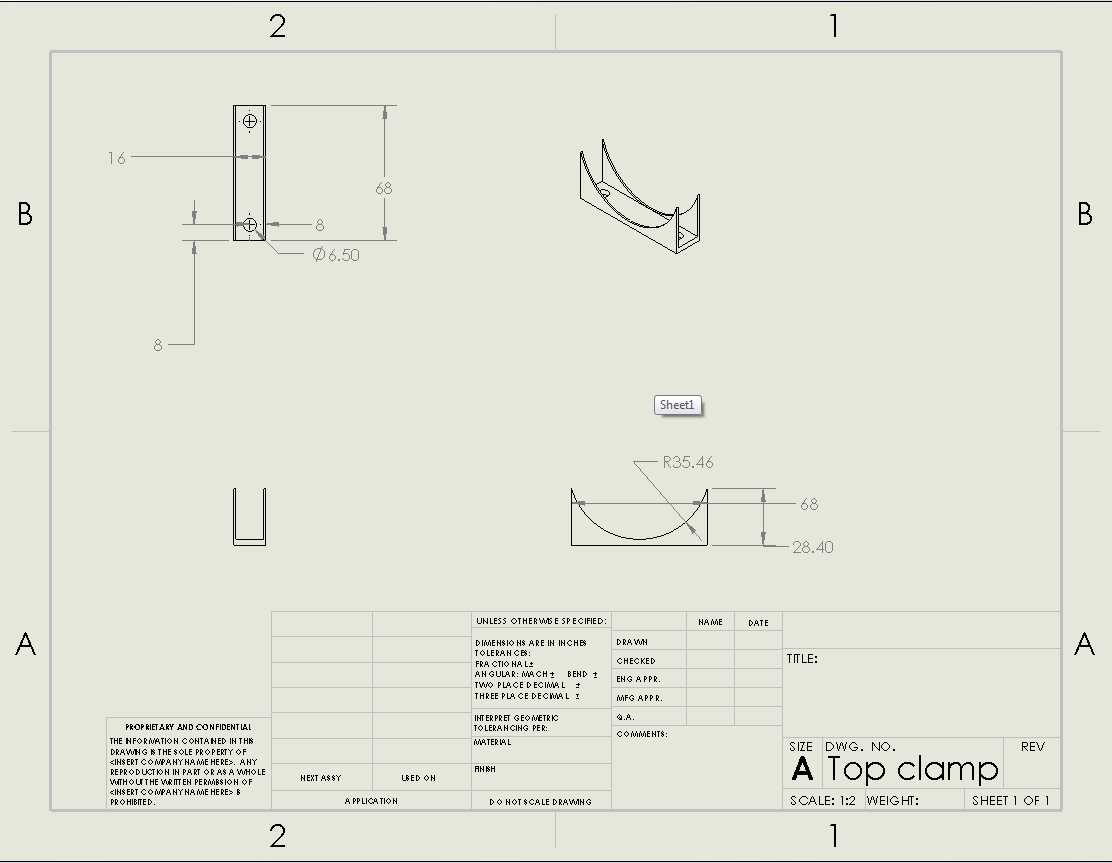

　　设计思路上，整套结构没有采用复杂的弹性元件或者电子触发组件，全部采用刚性金属构件实现力的传递，所有铰接位置均采用销轴配合轴套的结构，长期使用下不会出现弹性疲劳失效的问题，也不存在电子元件断电失灵的隐患。锁止臂的外形做了圆弧过渡处理，日常使用过程中不会剐蹭过往人员的衣物或者肢体，固定用的紧固件头部全部埋入构件的沉孔内，没有突出的尖锐棱角，避免日常通行时造成磕碰伤害。夹具体的基座部分采用贴合门体表面的平面设计，与门体的接触面积超过120平方厘米，即使是密度较低的木质门体，也能通过足够的接触面积分散锁止时的局部压强，避免长期受力造成门体局部凹陷或者开裂。

　　从结构细节来看，连接锁止臂与基座的铰接点做了限位设计，锁止臂转动到工作位置时会被基座上的限位台挡住，不需要额外的定位结构即可保持锁止状态，解锁时仅需要向上抬起锁止臂即可脱离限位区域，整个操作过程没有多余的动作步骤。所有受力构件的截面尺寸都经过受力校核，当外部施加在门把手上的推力达到常规暴力破门的力值时，锁止臂的弯曲变形量不超过2mm，紧固件的剪切应力远低于材料的许用应力，能够可靠承受侧向冲击载荷。考虑到不同门体的开门器安装位置存在细微差异，基座上的固定孔位做了长圆孔设计，安装时可以根据实际的开门器位置调整整套夹具的安装高度，适配不同厂家、不同型号的标准外露式开门器，不需要针对特定门型单独定制加工构件，具备较强的通用适配性。

　　整套机构的外露金属表面都做了防锈处理，即使安装在户外门体上，也能适应温湿度变化带来的腐蚀影响，铰接位置预留了润滑脂加注间隙，长期使用只需要定期在销轴位置涂抹少量润滑脂即可保持动作顺畅，维护成本极低。相比整体更换带锁功能的门体或者加装大型门闩结构，这套夹具的整体重量不到1.2kg，单人即可完成全部安装操作，不需要借助大型安装工具，仅需要常规的螺丝刀即可完成紧固件的锁紧，安装全程耗时不超过15分钟，非常适合现有建筑门体的快速安全升级改造场景。在非紧急状态下，锁止臂可以转动到贴合门体的收纳位置，通过基座上的弹性卡扣固定，不会突出到门体的通行空间内，完全不影响门体的日常双向开合，也不会破坏原有门体的外观整体性。
