基于SolidWorks的双链轮链条传动结构设计

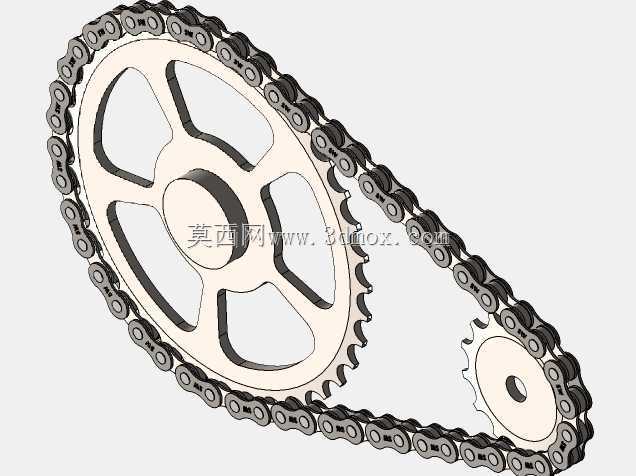

　　链传动作为机械传动领域应用极为广泛的动力传递形式，在输送设备、农业机械、轻工生产线、摩托车及小型动力传输场景中都承担着核心的动力传递作用，这套双链轮搭配滚子链的传动结构，正是针对中等载荷、定传动比需求的工况完成的结构设计。设计初期首先需要明确传动的载荷边界与转速区间，不同于带传动存在打滑丢转的问题，链传动能够保证准确的平均传动比，同时相比齿轮传动，它对轴的径向载荷更小，还能适应两轴中心距较大的布置场景，这也是很多长距离动力传输场景优先选择链传动的核心原因。这套结构采用大小两个链轮搭配标准滚子链的布置形式，大链轮作为从动轮设计了五辐式的轮体结构，这种结构并非单纯为了减重，在实际工程应用中，

　　辐板式的链轮结构能够在保证轮体整体刚度的前提下，减少铸造或机加工过程中的材料消耗，同时轮体的镂空区域能够方便链条运转过程中的杂物脱落，避免泥沙、铁屑卡入链节与轮齿的啮合间隙造成磨损加剧。小链轮作为主动轮采用整体实心辐板结构，因为主动轮的啮合频次更高，相同转速下小链轮的轮齿啮合次数是大链轮的数倍，更高的结构强度能够提升轮齿的抗冲击能力，应对链传动进入啮合瞬间的刚性冲击。设计过程中首先确定的是链轮的齿形参数，采用三圆弧一直线的标准齿形，这种齿形能够保证链节在进入和退出啮合时更加顺畅，减少链节与轮齿之间的相对滑动，降低啮合过程中的噪音与磨损。链条选用标准单排滚子链，链节的内链板与外链板采用8字形的截面设计，

　　这种截面能够让链板各个截面的抗拉强度趋近一致，同时减轻链条整体的重量，减少运转过程中的离心力。在确定两链轮的中心距时，充分考虑了链条的松边垂度要求，中心距过小会导致链条绕转次数增加，加剧链节的疲劳磨损，中心距过大则会造成松边垂度过大，运转过程中容易出现链条抖动、跳齿的问题，这套结构的中心距设置为链条节距的30-50倍区间，同时预留了张紧机构的安装空间，方便后期运维过程中调整链条张紧度。安装边界方面，两个链轮的内孔均设计了标准的键槽结构，能够与对应直径的传动轴通过平键实现周向固定，链轮的轮毂部分设计了足够的轴向长度，能够保证与轴的配合长度，避免运转过程中出现链轮偏摆。轮齿的端面跳动与径向跳动公差按照中等精度传动的要求设置，

　　能够满足多数通用机械设备的传动精度需求，不需要过高的加工精度就能实现稳定的动力传输。在实际应用场景中，这套结构可以直接适配各类输送线的动力端，将减速电机的动力传递到输送辊轴上，也可以用于小型农机的动力传输系统，或者作为机床辅助机构的动力传递部件。设计时还充分考虑了润滑维护的需求，链轮与链条的啮合区域预留了足够的空间，能够方便安装滴油润滑或者刷油润滑的装置，定期润滑能够大幅延长链条与链轮的使用寿命。不同于齿轮传动需要严格的密封润滑环境，链传动可以在粉尘、潮湿等相对恶劣的工况下工作，只要保证定期的润滑维护，就能实现长期稳定的运行。这套结构的建模过程中，对链节与链轮的啮合位置做了精准的装配约束，能够直接用于运动仿真，验证不同中心距、不同转速下链条的运动轨迹，检查是否存在干涉、跳齿的风险，为后续的结构优化提供直观的参考。轮体的安装孔位置、键槽尺寸都按照通用标准设计，不需要额外修改就能直接适配常用规格的传动轴，降低了后续加工装配的难度。
