电吉他双摇颤音琴桥精密结构设计

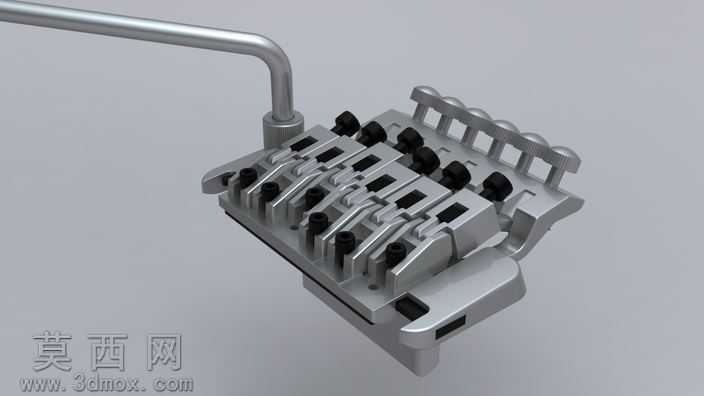

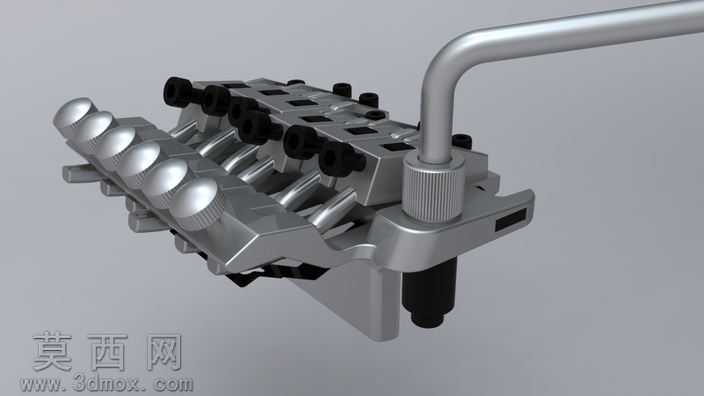

本模型为电吉他双摇式颤音琴桥（Tremolo桥）的三维结构设计，建模过程严格遵循电吉他五金配件的实际加工装配逻辑，完整还原了双摇琴桥的全部功能结构。建模阶段以实体特征为基础，通过拉伸、切除、阵列、扫描等特征命令逐步搭建主体基座，精准复刻了琴桥底座的弧度、弦鞍安装槽位、摇把插孔的同轴度要求，所有安装孔位、弦码调节槽的尺寸均参照量产双摇琴桥的行业通用标准设定，确保各活动部件的装配间隙符合实际使用需求。材质与渲染环节针对不同部件做了区分处理：主体基座、弦鞍、压弦块采用镀铬金属材质，通过调整金属粗糙度、反射率参数还原亮面镀铬五金的冷冽金属质感；弦锁螺丝、微调旋钮做了哑光金属与亮面金属的质感区分，摇把的弯管部分还原了金属弯杆的圆柱曲面光影过渡，渲染输出的效果图清晰呈现了各部件的结构层次，没有出现材质错位、光影失真的问题。结构设计上完整覆盖双摇琴桥的核心功能模块：包含六组独立可调的弦鞍结构，可单独调节每根琴弦的八度音准与弦高；前置弦锁压块可牢固固定琴弦，避免大幅度摇把操作时琴弦跑音；底座内置的摇把连接结构还原了万向活动的铰接逻辑，可实现摇把下压、上提的双向颤音动作；微调旋钮模块可在锁弦后进行小范围音高校准，所有活动部件均保留了合理的运动间隙，可在三维环境中模拟颤音操作的动作轨迹。设计过程中充分考虑了五金配件的加工可行性，所有棱角处均做了符合五金冲压、铣削加工的圆角处理，没有出现无法加工的尖锐薄壁或倒扣结构，整体结构紧凑，各部件的装配关系清晰，既还原了经典双摇琴桥的外观特征，也完整复现了其内部的功能传动逻辑，可作为乐器五金配件设计参考、电吉他改装结构认知的三维参照模型。
