七弦电吉他双摇颤音琴桥结构模型

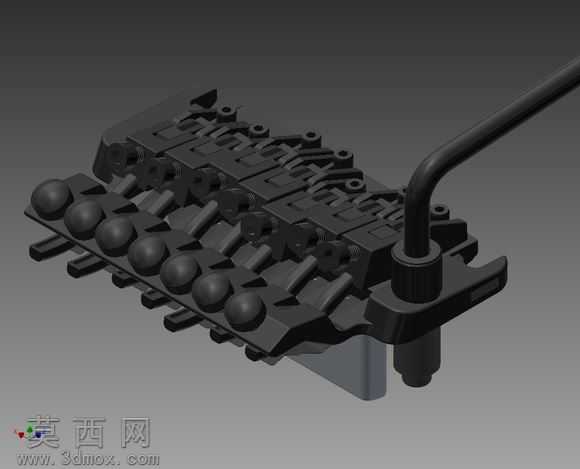

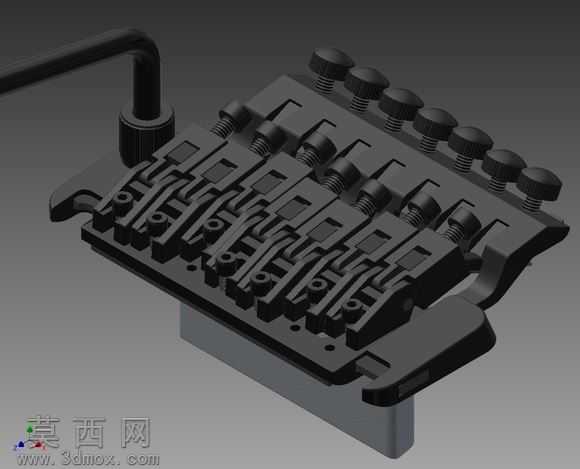

本模型为七弦电吉他所用的双摇式颤音琴桥完整结构，采用Autodesk Inventor进行全参数化三维建模，建模过程严格遵循实体零件的实际装配逻辑，对每一处结构细节都做了精准还原。建模阶段首先以琴桥底座为基准零件，绘制底座的安装定位孔、弦鞍滑动槽、摇把安装接口的轮廓草图，通过拉伸、切除、倒角等基础特征完成底座主体构建，同时对底座边缘的圆弧过渡、安装沉孔的锥度细节做了精细化处理，保证零件的工艺合理性。随后逐个构建独立弦鞍组件，每个弦鞍都包含弦锁块、高度调节螺丝、前后微调结构，针对七弦琴的弦距差异，对每个弦鞍的宽度、琴弦卡槽深度做了对应尺寸调整，保证每根琴弦的定位精度。颤音系统的弹簧腔、刀口转轴、摇把连接结构均按照实际双摇琴桥的运动逻辑做了装配约束，可在软件中模拟颤音操作时琴桥的俯仰转动过程，还原摇把下压、上提时各零件的联动状态。模型的材质渲染阶段，为金属结构件赋予了哑光黑色金属材质，模拟原厂琴桥的磨砂氧化表面质感，对调节螺丝、弹簧等小零件赋予了亮面金属材质，通过调整材质的粗糙度、反光度参数，区分不同零件的表面处理工艺差异；渲染时采用侧上方主光源搭配底部补光的布光方案，清晰展现琴桥表面的结构层次，突出弦鞍排列的规整性与零件间的装配缝隙细节。设计过程中参考了经典双摇琴桥的结构原理，在六弦版本的基础上拓展为七弦适配结构，调整了底座的整体长度、弦鞍的排列间距，同时保证颤音转轴的受力平衡，避免增加第七弦后出现琴桥受力不均的问题，所有零件的尺寸均参考量产电吉他配件的通用规格，可用于乐器结构原理演示、配件改装参考、相关设计方案的演示文稿制作，模型包含完整的零件特征与装配关系，能够直观展现双摇颤音琴桥的内部构造与工作逻辑。
