M12吊环螺栓三维设计模型

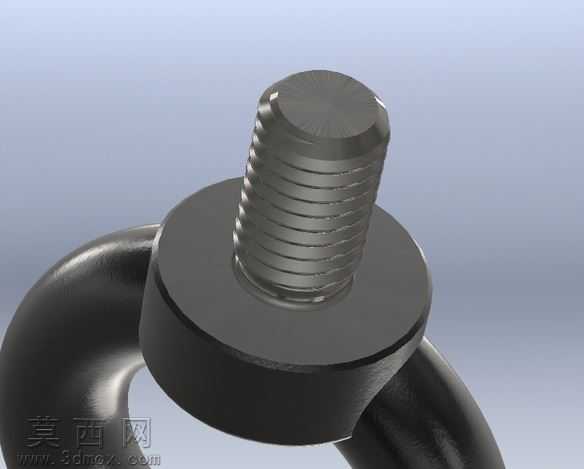

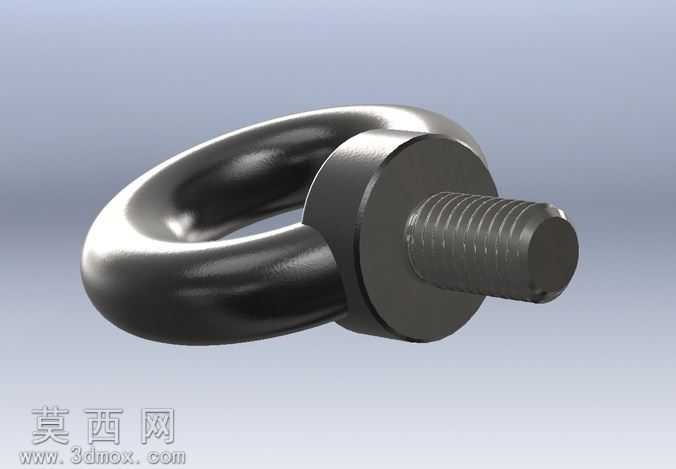

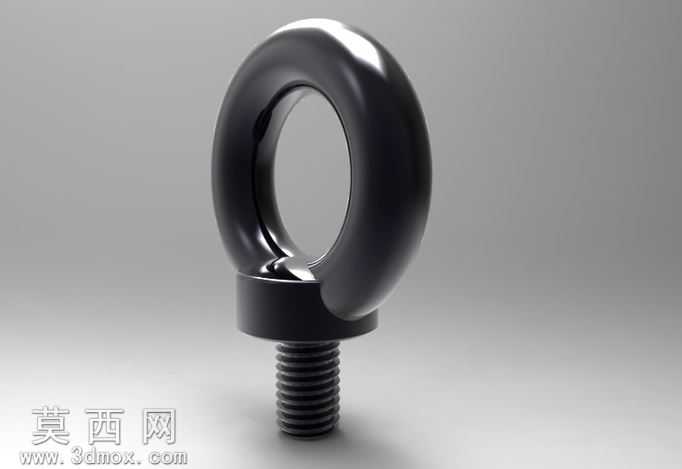

本模型为M12规格吊环螺栓的三维设计成果，建模过程严格遵循机械设计标准中吊环紧固件的尺寸规范，以保证模型可直接用于后续的装配验证、工程出图等生产相关环节。建模阶段首先梳理吊环螺栓的结构组成，将其拆分为环形吊耳、法兰承压台、外螺纹螺杆三个核心功能段，先通过草图绘制各部分的基准截面，利用旋转特征完成吊环与法兰台的主体基体构建，保证环形吊耳的圆弧过渡顺滑无棱角，避免应力集中的结构缺陷。针对M12规格的外螺纹部分，采用螺旋线扫描切除的方式完成牙型构建，精准还原普通公制螺纹的牙距、牙型角参数，螺纹收尾处做自然退刀处理，符合实际紧固件的加工工艺特征，避免出现建模中常见的螺纹生硬截断问题。材质与渲染阶段，为模型赋予合金钢材质属性，调整金属粗糙度参数模拟发黑处理的表面质感，通过环境光遮蔽效果凸显吊环曲面的光影过渡，法兰台与螺杆衔接处的棱角做微小倒角处理，还原实际零件加工的去毛刺工艺细节，让渲染效果贴近真实工业零件的视觉表现。结构设计上，环形吊耳的内径尺寸匹配常规起重吊具的挂钩规格，法兰台的承压面做平面度约束，保证螺栓锁紧时与安装面的贴合度，螺杆长度适配常规M12规格的安装厚度需求，各部分的圆角、倒角参数均参考通用吊环螺栓的行业标准设置，既保证吊装受力时的结构强度，也兼顾零件加工的工艺可行性。整个建模过程注重参数化特征的保留，后续可通过修改关键尺寸参数快速衍生其他规格的吊环螺栓模型，适配不同的吊装载荷与安装场景需求，模型的各特征层级清晰，无冗余的建模历史记录，可顺畅导入各类三维装配环境中完成组件配合，为起重设备、工装夹具等需要吊装结构的设计场景提供可靠的标准件模型支撑。
