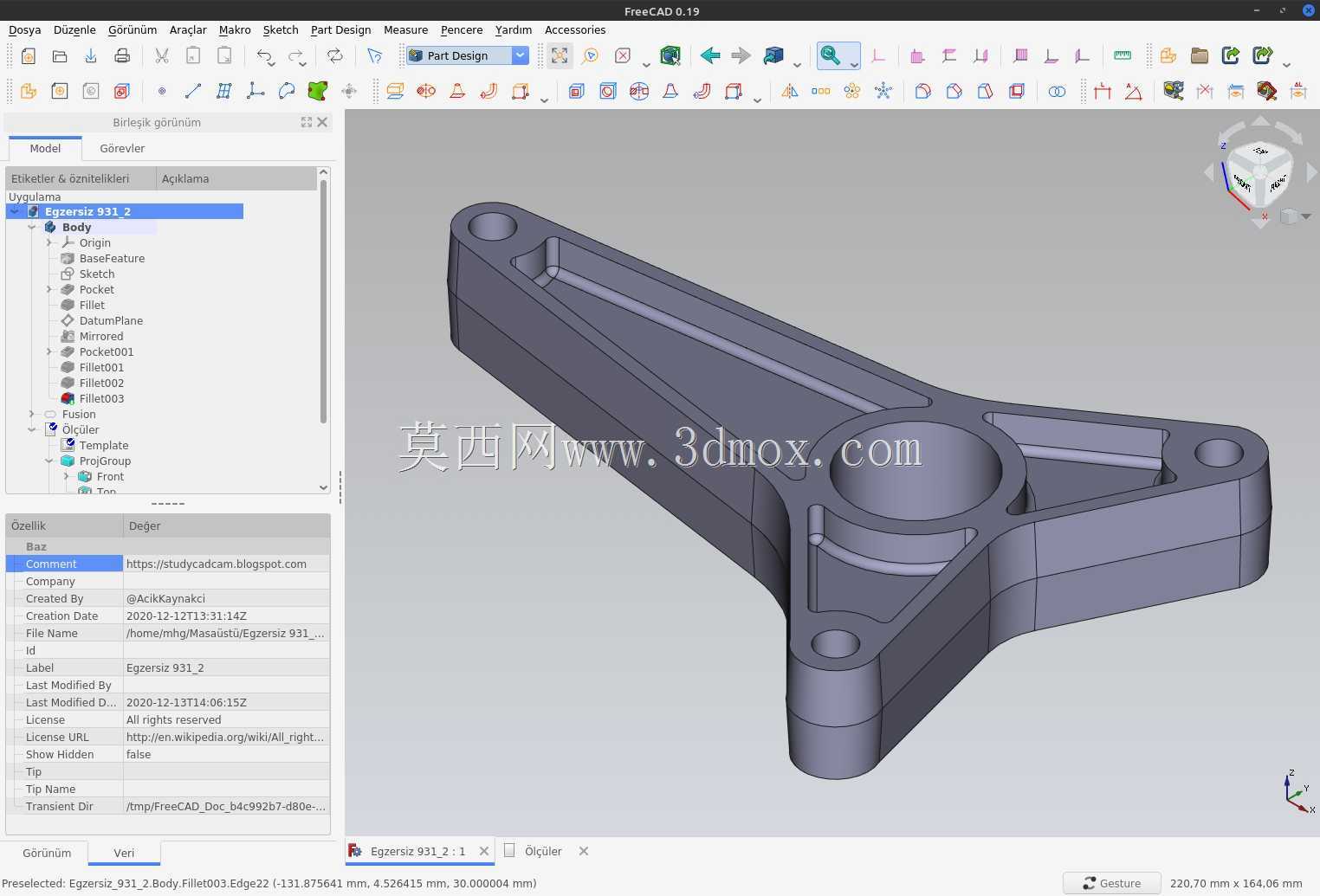

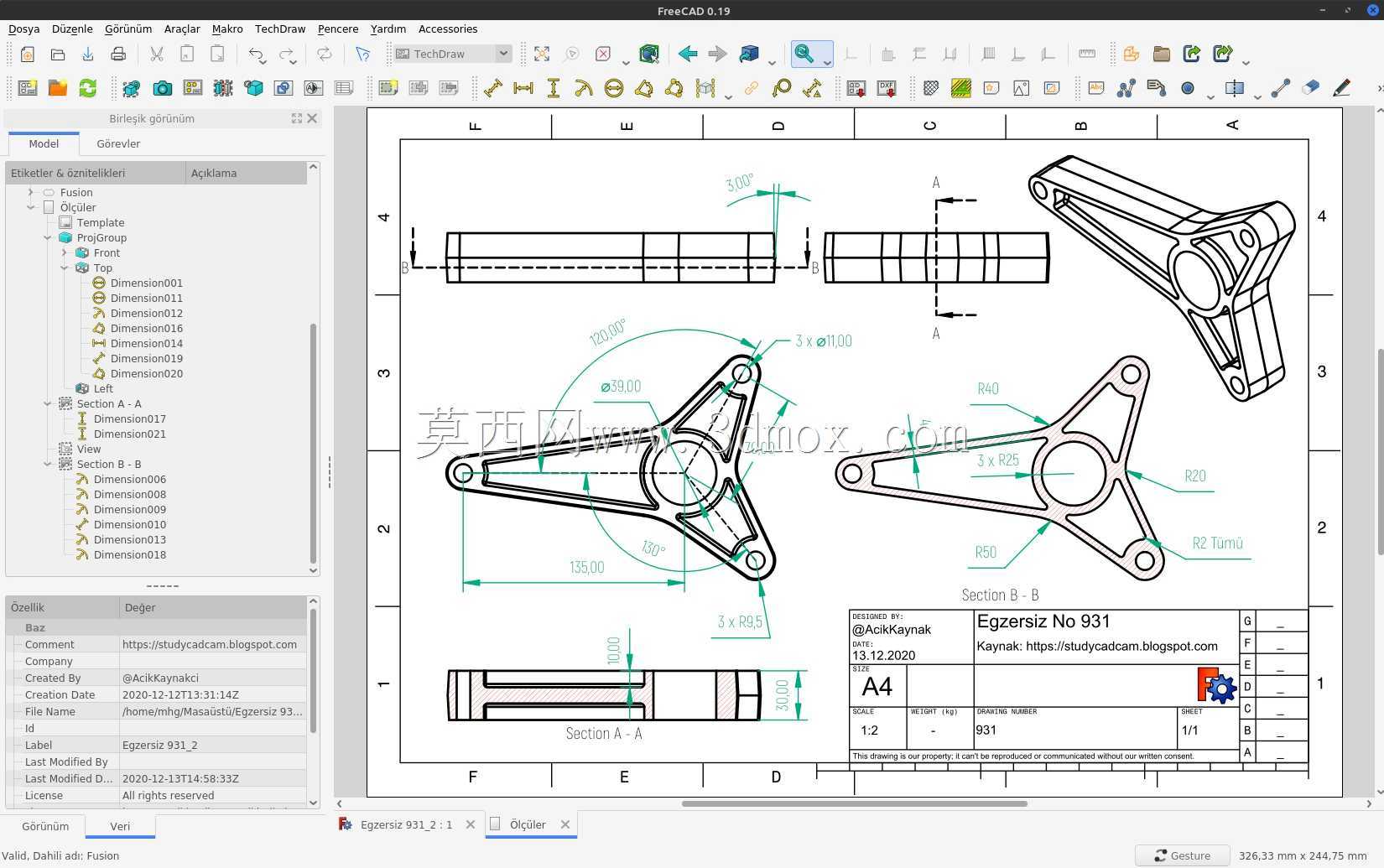

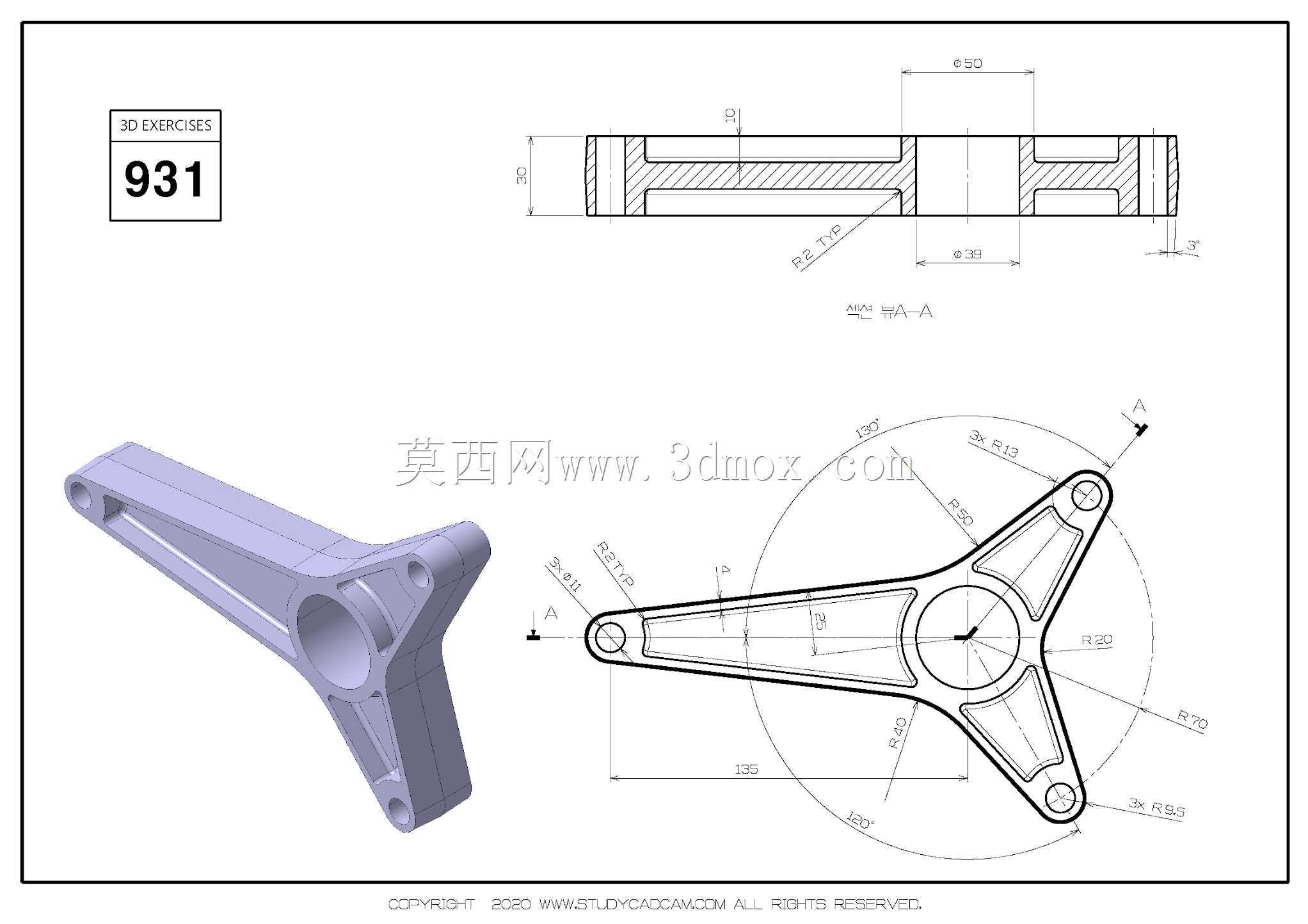

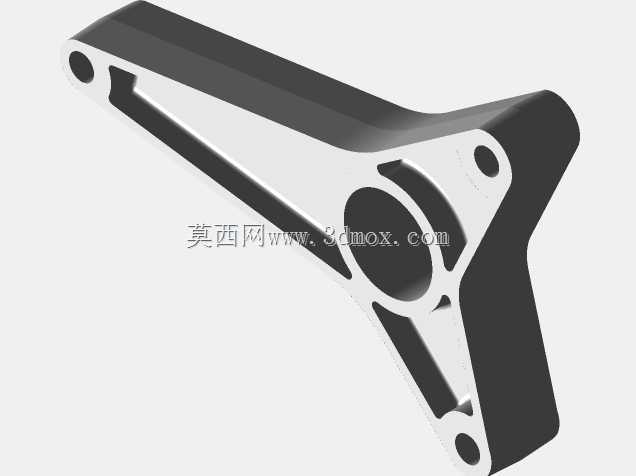

这类三角构型的支撑摇臂,常见于中小载荷的传动连杆系统、轻工设备的执行端联动机构、小型输送线的张紧调节结构以及非标自动化设备的点位支撑工位,核心作用是在多安装点之间传递稳定的支撑力与小幅摆动扭矩,替代传统直臂式连杆在多节点连接场景下的刚度不足问题。从结构功能来看,中心位置的带台阶通孔是核心装配基准,孔内可配套镶嵌自润滑铜套或者滚动轴承,用来与固定销轴形成转动副,承担整个构件的摆动回转功能,台阶结构可以对配套的轴套或者轴承端面做轴向定位,避免装配后出现轴向窜动,同时孔周做了加厚的环形凸台设计,用来提升回转位置的局部强度,避免反复受载后出现孔口开裂、磨损超差的问题。三个向外延伸的支臂呈非等角度分布,每个支臂末端都设计了带沉孔的安装孔,
沉孔结构可以让连接螺栓的头部完全埋入构件表面,不会突出干涉周边的运动部件,不同长度的支臂对应不同的力臂比例,在实际装配时可以根据需要的传动比选择对应的安装孔位连接驱动杆或者负载端,这种不等长支臂的设计,能让同一个构件适配多种不同行程的摆动需求,减少同系列设备的零件种类,降低生产端的备件管理成本。设计思路上采用了等强度的构型逻辑,每个支臂的截面从中心凸台位置向末端安装孔位置逐步收窄,同时在支臂的非配合面做了大面积的减重凹槽,凹槽的加强筋沿着支臂的受力方向布置,既可以大幅降低零件的整体重量,减少摆动过程中的惯性冲击,又能保证支臂的抗弯、抗扭刚度不会因为材料去除出现明显下降,所有的棱边位置都做了均匀的圆角过渡,避免应力集中在尖角位置,
在长期交变载荷作用下出现疲劳断裂的问题。从安装边界来看,中心回转孔的轴线与三个支臂的安装孔轴线保持严格的平行度公差,三个末端安装孔的中心距公差控制在IT7级区间,装配后可以保证各连接点的运动轨迹在同一平面内,不会出现卡滞、别劲的问题,零件的整体厚度方向尺寸紧凑,适合安装在设备内部空间局促的位置,不会占用过多的装配空间,相邻支臂之间的镂空区域可以避让周边的管线、相邻构件的运动路径,避免摆动过程中出现碰撞干涉。实际使用场景中,这类构件如果采用铝合金材质加工,可用于3C自动化设备的轻载执行端联动,摆动频次高但载荷小,运行噪音低;如果采用45号钢调质处理加工,则可用于包装机械、印刷机械的主传动连杆机构,能承受中等载荷的反复冲击,
长期运行磨损量小;如果采用工程塑料注塑成型,还可以用于小型家电、民用设备的内部联动结构,成本低且具备自润滑特性,不需要额外加注润滑脂维护。建模过程中需要重点关注各安装孔的位置度公差,以及中心孔与端面的垂直度要求,这些形位公差直接决定了零件装配后的运行顺畅度,若位置度超差,装配后会出现转动阻力大、磨损加快的问题,严重时甚至会直接导致驱动电机过载烧毁。另外支臂上的减重槽深度需要均匀一致,避免加工后因为材料去除量不均出现零件变形,对于金属切削加工的版本,减重槽的转角位置要保留合适的加工圆角,避免铣削加工时出现刀具啃伤的问题,同时也能进一步减少应力集中的风险。
