机车转向联结构件

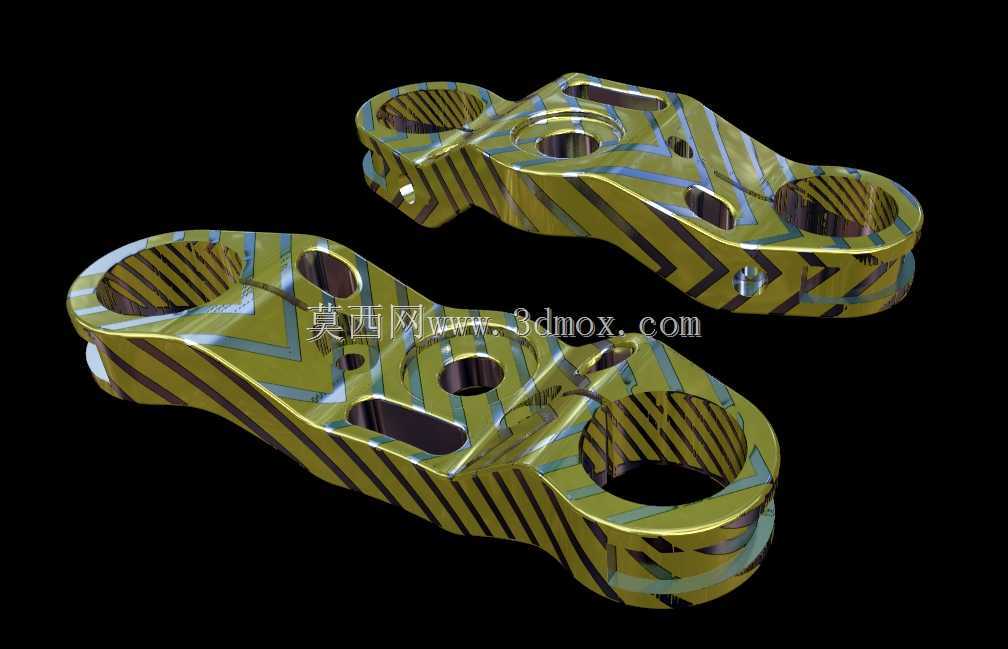

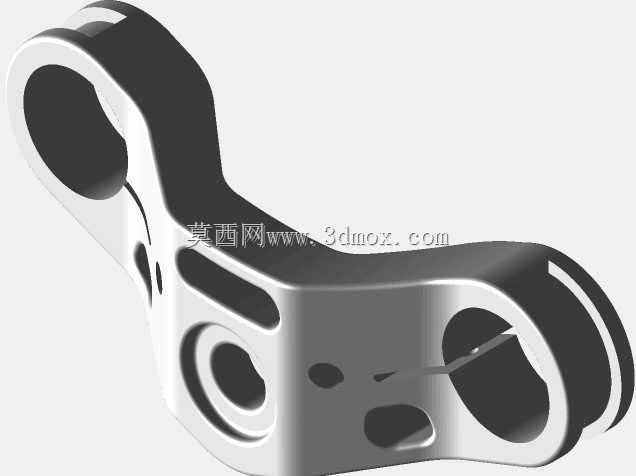

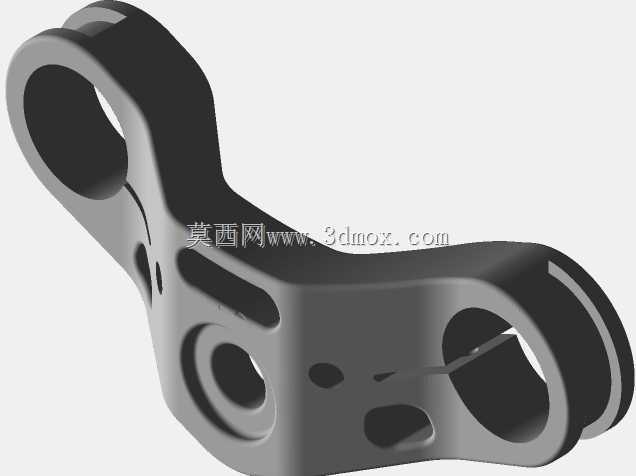

　　这类构件常见于两轮机车的前部转向联结系统，承担着固定前减震套筒、联结上联板与方向柱的核心作用，是转向系统中传递操控力矩、承载前部载荷的关键受力件。从结构形态来看，构件整体采用对称式异形板状构型，两端设置同轴度要求极高的贯通圆孔，用于穿装减震器套筒，孔内壁预留有衬套压装的余量空间，可在长期颠簸工况下通过衬套吸收径向冲击，避免基体直接磨损。构件中部根据受力路径做了拓扑优化式的镂空设计，并非单纯为了减重，而是在保证纵向抗弯、抗扭截面模量的前提下，去除非受力区域的冗余材料，既降低了构件自身的转动惯量，让转向操控更轻盈，也减少了铸造或机加工过程中的材料消耗。

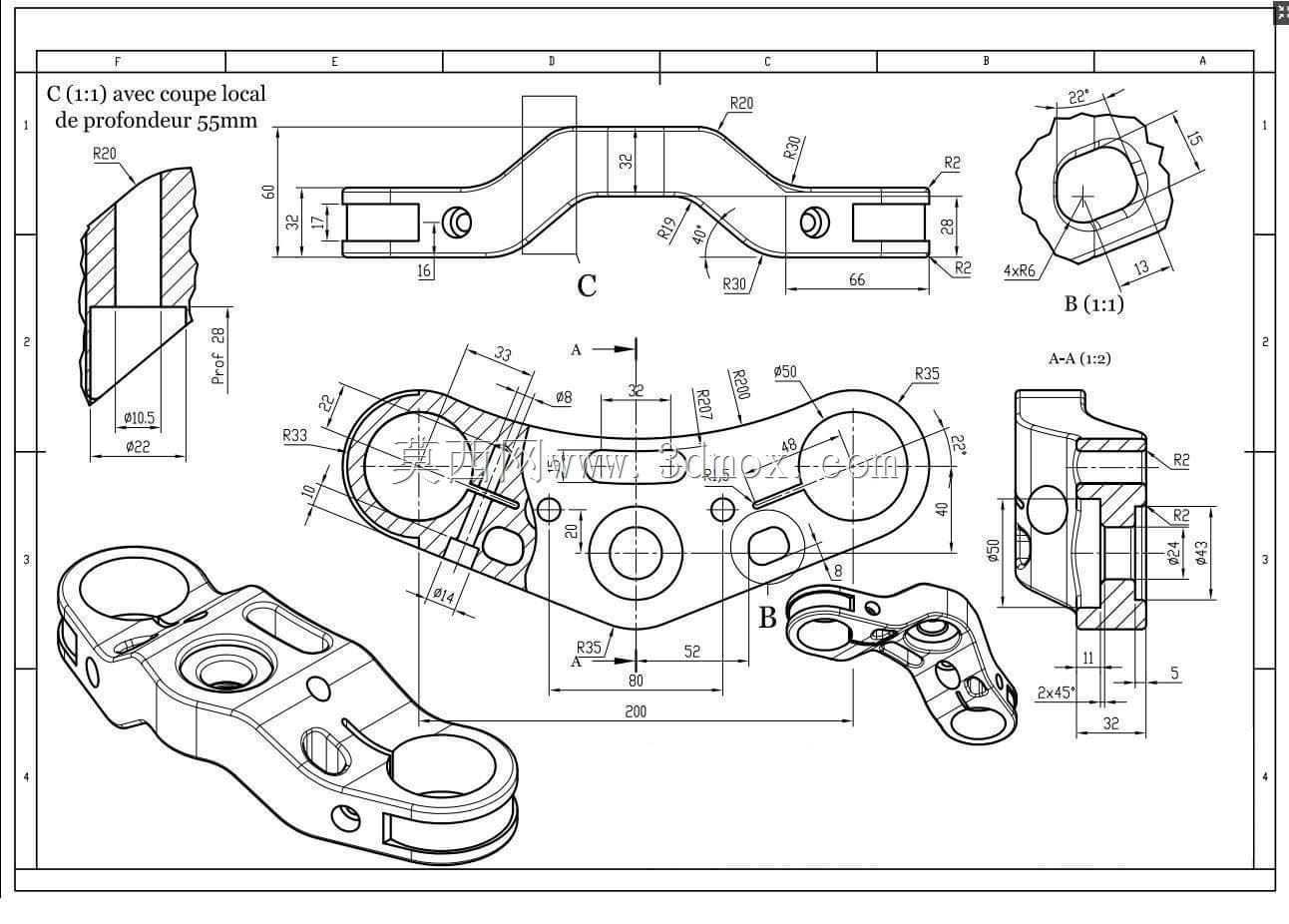

　　在实际装车场景中，该构件的安装边界需要严格匹配前减震的中心距，两端安装孔的中心距公差需控制在±0.02mm范围内，否则会导致减震套筒安装后出现偏斜，引发行驶过程中减震卡滞、转向跑偏的问题。构件上分布的多个小直径沉孔，分别用于固定方向把卡座、仪表安装支架、线束固定卡扣等附属部件，孔位的位置度公差直接影响后续附属件的装配精度，设计时需要结合整车前部的布局做坐标校核，避免出现装配干涉。构件的上下平面均设置有铣削加工的定位基准面，安装时通过基准面与减震筒的定位台阶贴合，保证构件与减震筒的垂直度，防止转向过程中出现应力集中。

　　从功能特性角度出发，该构件需要同时承受垂直方向的冲击载荷、转向时的横向扭转载荷以及制动时的纵向惯性载荷，因此结构设计时在孔位周边做了加厚的加强筋过渡，避免应力集中导致的构件断裂。表面的纹理处理并非装饰用途，而是通过表面纹路的走向引导应力传递路径，同时提升构件表面的抗划伤性能，在日常使用中减少砂石飞溅造成的表面损伤。构件的厚度设计沿受力方向渐变，在孔位受力核心区厚度最大，向中部镂空区域逐渐过渡减薄，在保证强度的前提下优化了重量分布，让前部簧下质量得到有效控制，提升车辆行驶的贴地性能。

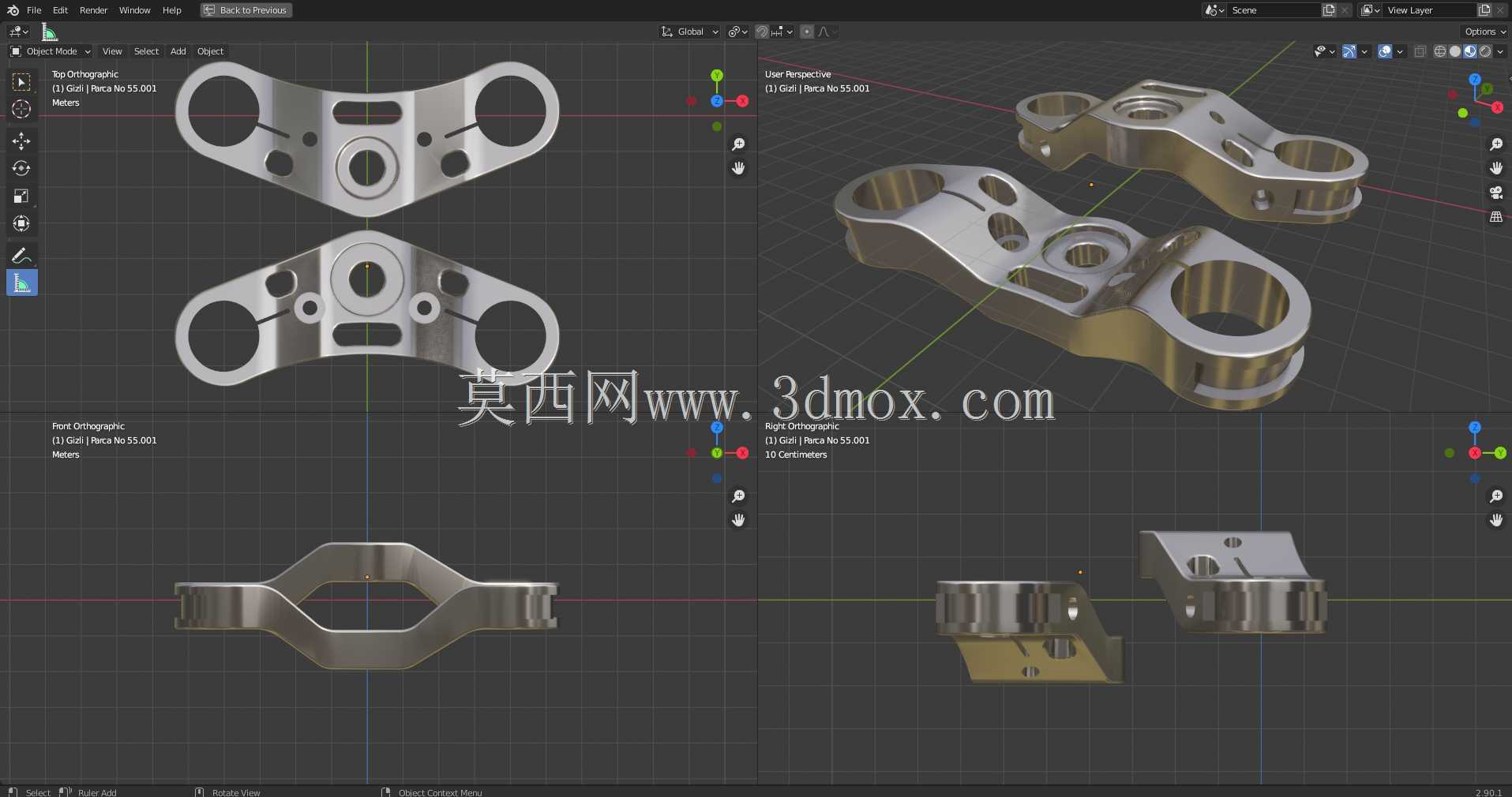

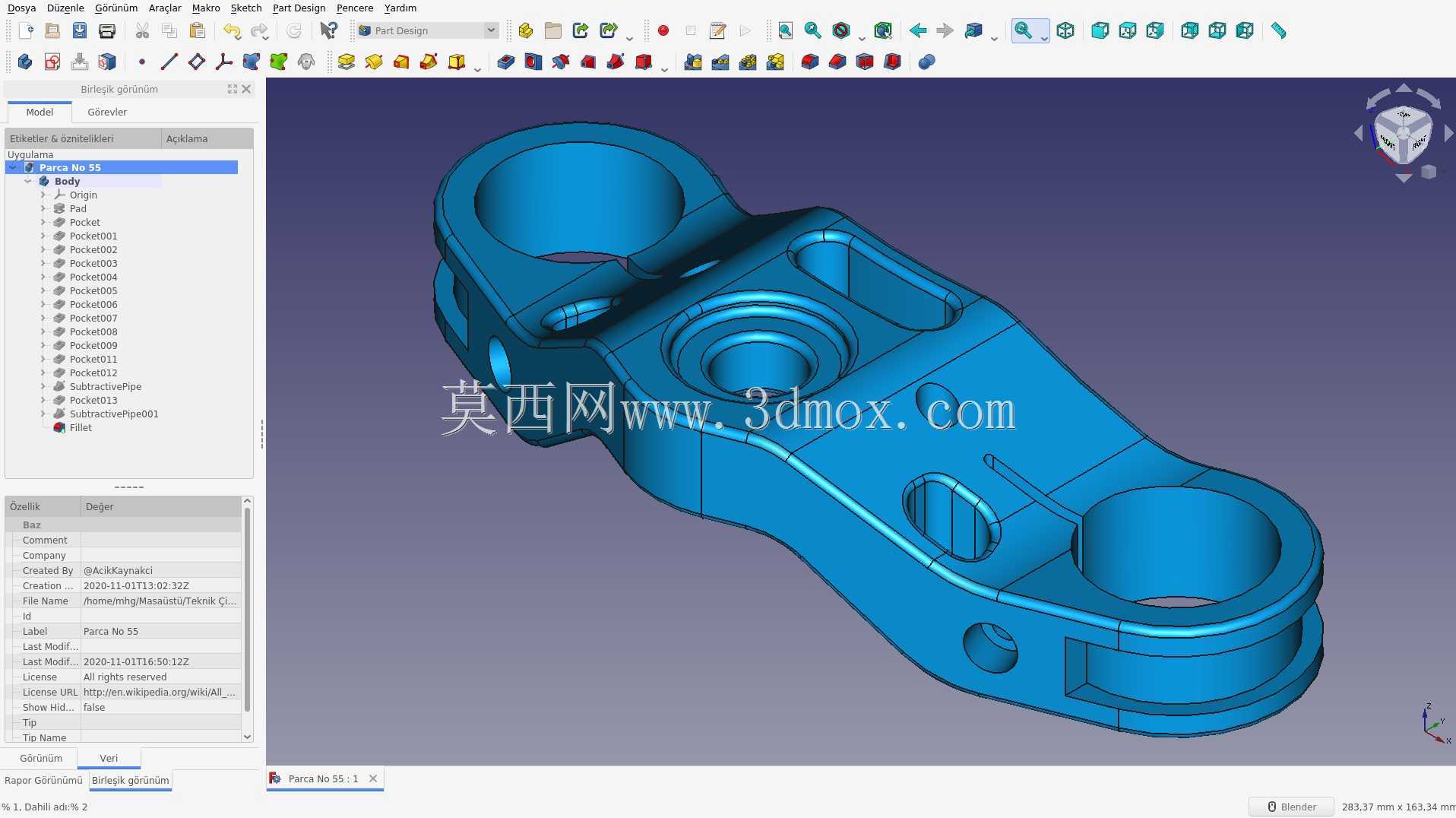

　　设计这类构件时，首先需要明确整车的定位参数，包括前减震的直径、前倾角、转向行程范围，再根据载荷谱计算不同工况下的受力极值，确定构件的最小截面尺寸。建模过程中需要先构建两端安装孔的基准轴线，再基于轴线拉伸生成基体轮廓，之后通过布尔运算切除非受力区域的材料，同时对所有锐边做圆角过渡处理，避免热处理过程中出现应力开裂。安装孔的内壁需要设计合理的粗糙度要求，既要保证衬套压装后的抱紧力，也要避免压装过程中出现衬套变形。构件上的所有安装孔位都需要预留装配调整余量，应对零部件制造过程中的公差累积，保证总装时的互换性。在实际验证阶段，需要通过台架疲劳测试模拟十万公里行驶的冲击载荷，验证构件的结构强度是否满足使用要求，同时通过实车装配验证转向全行程内是否存在与周边部件的运动干涉，确保转向操作的顺畅无卡滞。
