雅马哈音叉品牌标识立体结构设计

　　这款立体音叉造型标识，在工业品牌视觉落地场景中有着非常明确的应用指向，区别于平面印刷类标识，它的立体结构可直接适配线下品牌展厅的墙面嵌入式安装、设备机身的铭牌镶嵌、品牌周边文创的实体摆件加工，甚至可以作为品牌定制工装夹具的定位基准标识使用。从实际用途来看，这类立体标识并非单纯的视觉展示件，在生产车间的品牌可视化管理场景中，带精准尺寸的立体标识可以直接作为设备外观品牌位的加工参照，避免不同批次外协加工时出现标识造型走形、比例失调的问题，同时在工业产品的外观结构设计阶段，这类立体标识的三维数据可以直接导入整机装配体，完成标识位的干涉检查、安装间隙预留，省去设计人员重新描图建模的重复工作。

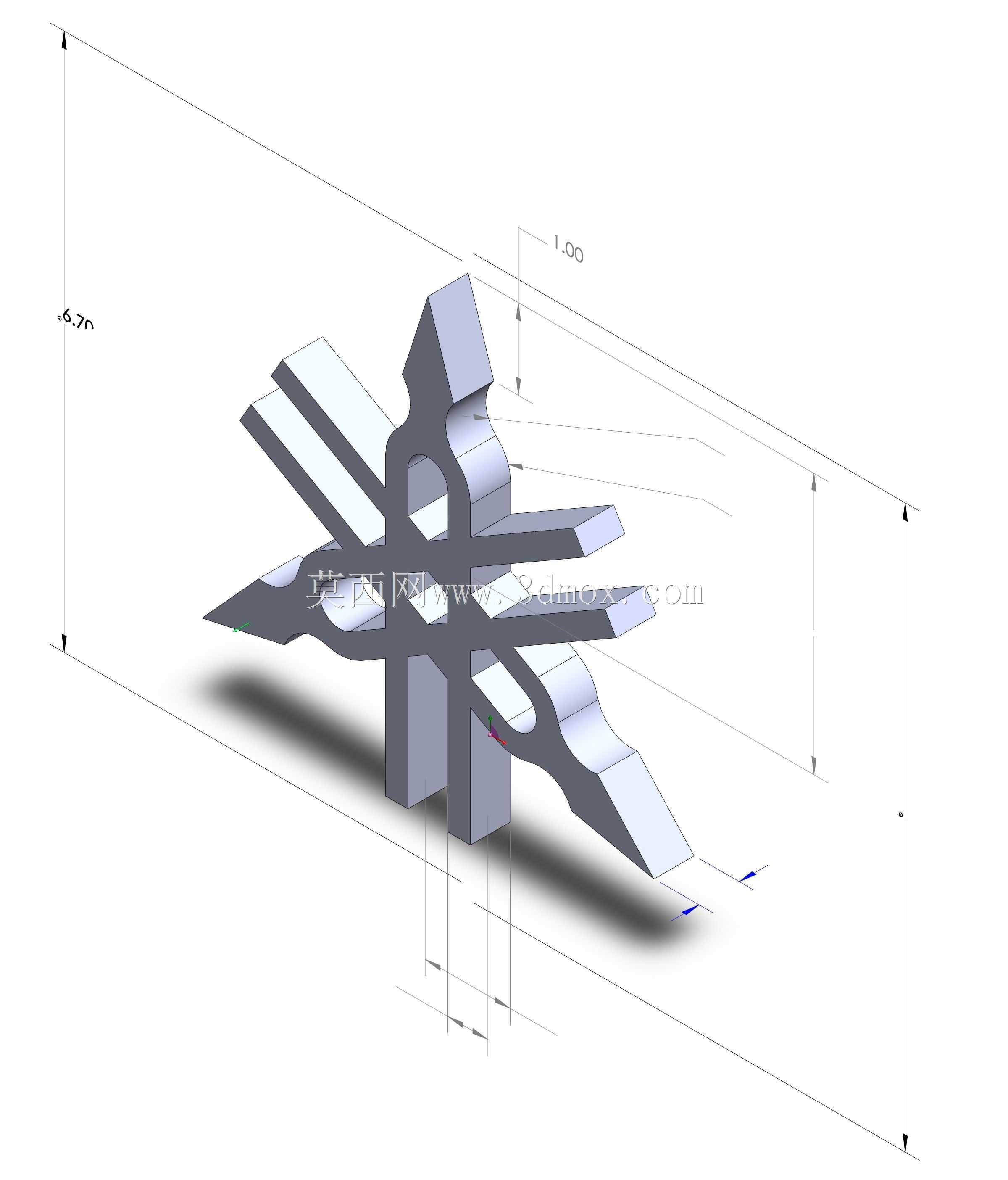

　　从功能特性上看，这款标识采用等厚拉伸加曲面过渡的结构设计，所有棱边都做了适配加工工艺的圆角处理，既满足铣削加工时的刀具走刀要求，也适配注塑、3D打印等不同成型工艺的脱模需求，不会出现尖锐内角导致的加工应力集中问题。音叉的三个叉臂采用对称式布局，中心交汇位置做了加厚的结构强化处理，避免大尺寸标识安装后出现叉臂端部下垂变形的问题，叉臂的末端做了微小的斜切收边，既还原了品牌标识的视觉识别特征，也能减少安装时边角磕碰导致的崩边缺陷。

　　设计思路上，建模时优先以品牌官方的平面矢量标识为轮廓基准，先完成中心对称平面的轮廓约束，确保三个叉臂的夹角、长度比例完全符合品牌视觉规范，之后再根据不同应用场景的安装需求调整拉伸厚度，本次呈现的结构厚度与叉臂宽度比例控制在1:2左右，这个比例既保证了小尺寸摆件的握持质感，也能满足大尺寸墙面安装时的结构强度要求。曲面过渡部分采用G1连续的圆角衔接，避免曲面出现褶皱拐点，不管是做阳极氧化表面处理还是喷漆覆膜，都能保证表面质感均匀一致，不会出现光影断层。

　　外形尺寸与安装边界方面，标识的整体外轮廓外接圆直径可根据实际使用场景等比例缩放，基准状态下叉臂的总长度为62mm，中心交汇区域的厚度为6mm，叉臂末端厚度收窄至4mm，安装时如果采用背胶粘贴方式，需要预留的安装边界比标识外轮廓大2mm即可，不会占用过多安装面空间；如果采用螺柱固定方式，中心交汇位置预留了两个对称的M3安装孔位，孔位深度3mm，不会打穿标识正面影响外观，安装时两个螺柱的中心距为18mm，对应的安装面只需要加工两个对应规格的沉孔即可完成固定，不需要额外设计复杂的安装支架。另外标识的底部平面做了0.1mm的平面度公差控制，粘贴安装时可以保证和安装面完全贴合，不会出现边缘翘边的问题，叉臂的悬空长度控制在28mm以内，即使采用ABS塑料材质加工，常温下也不会出现明显的蠕变变形，完全满足长期使用的结构稳定性要求。
