挤压工件表面油液去除专用设备结构设计

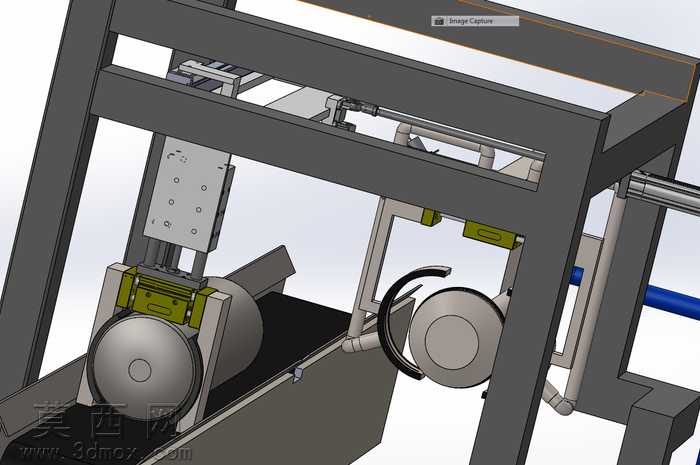

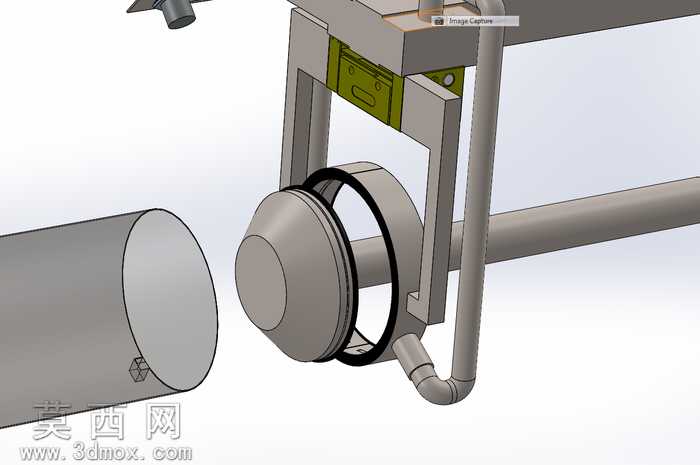

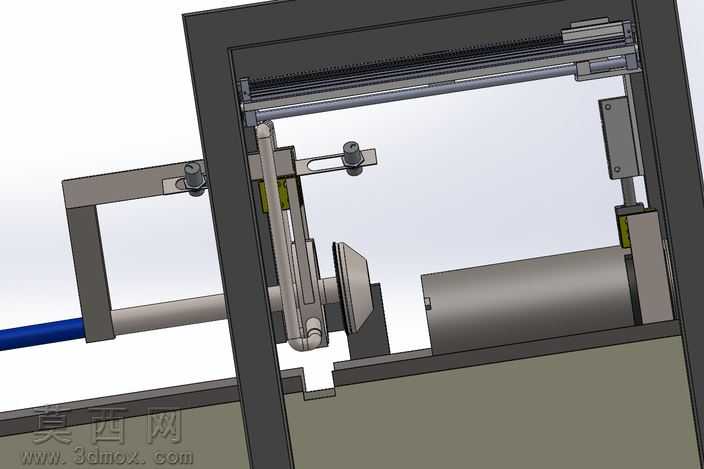

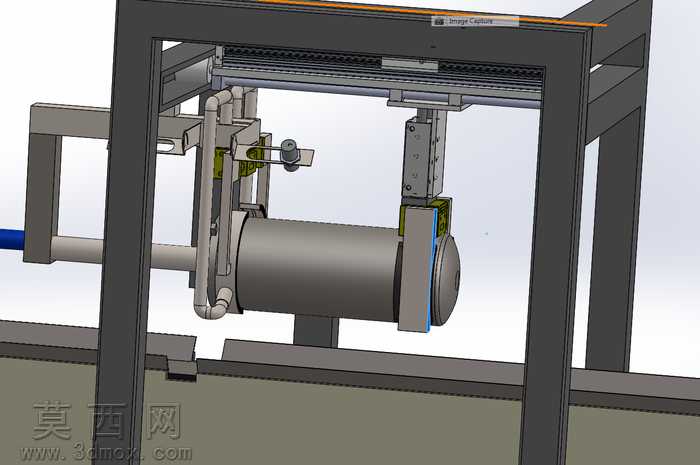

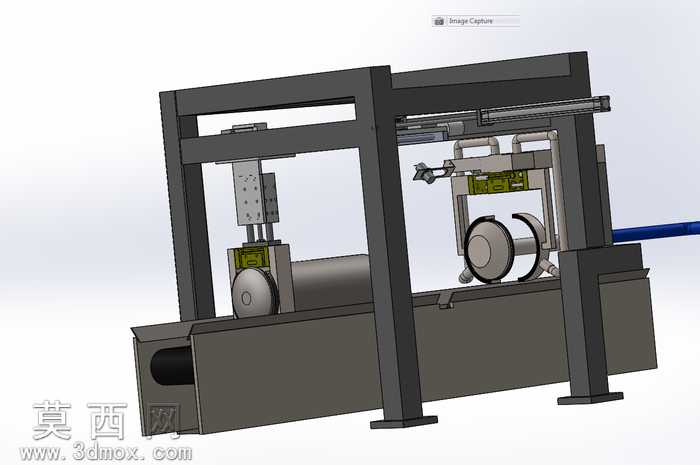

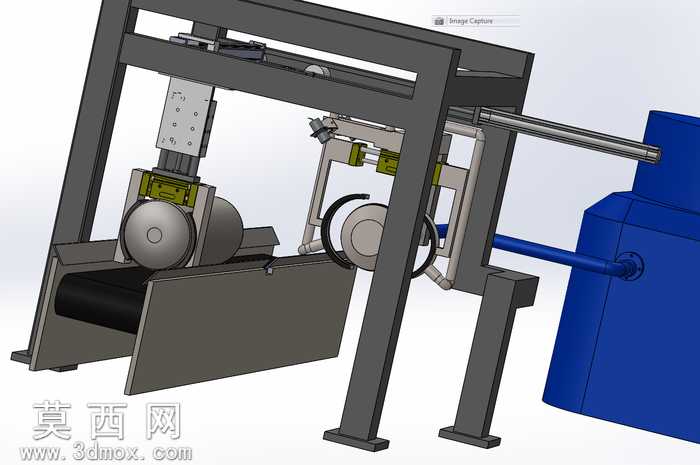

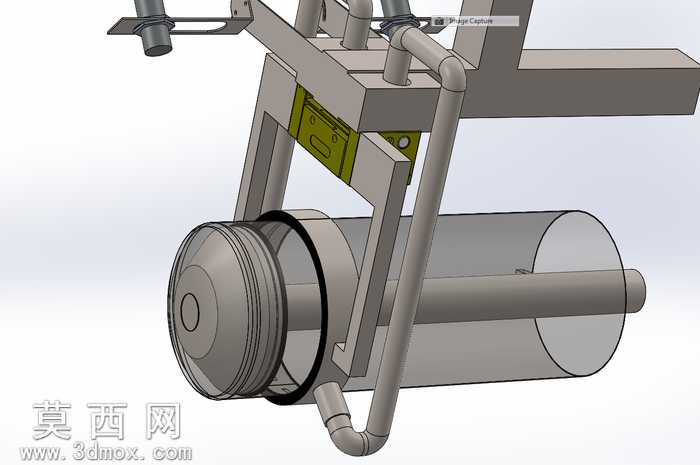

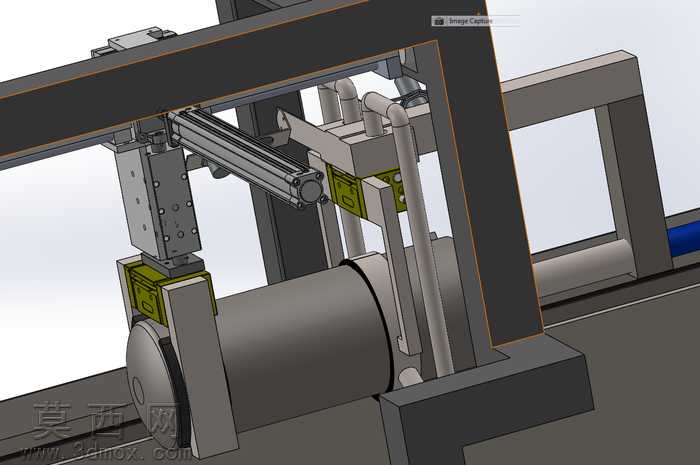

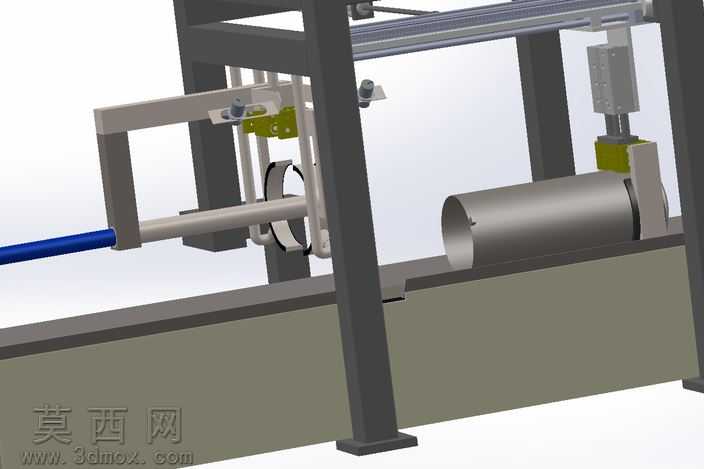

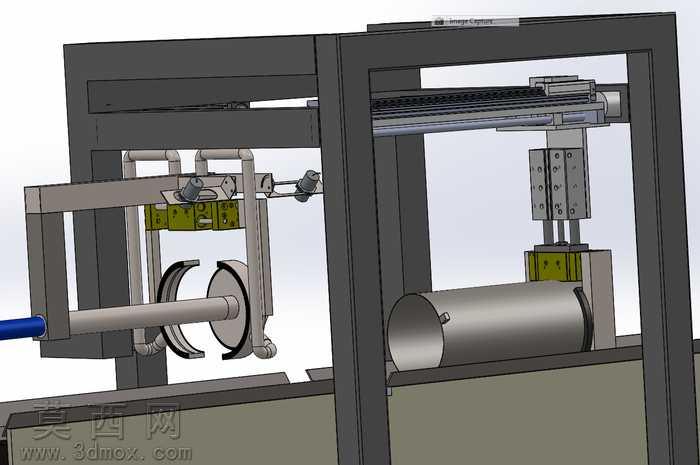

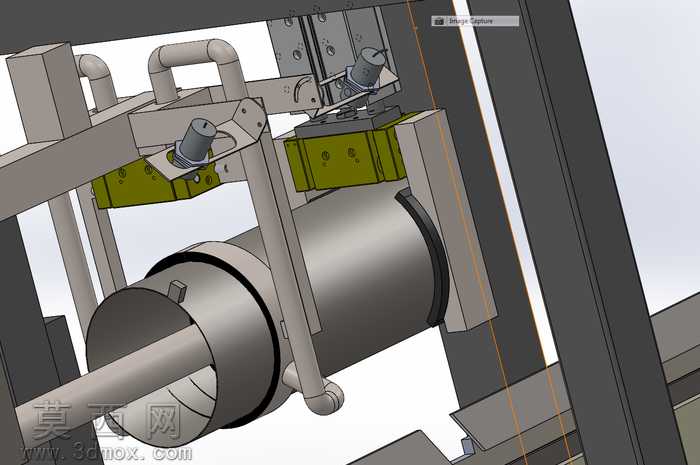

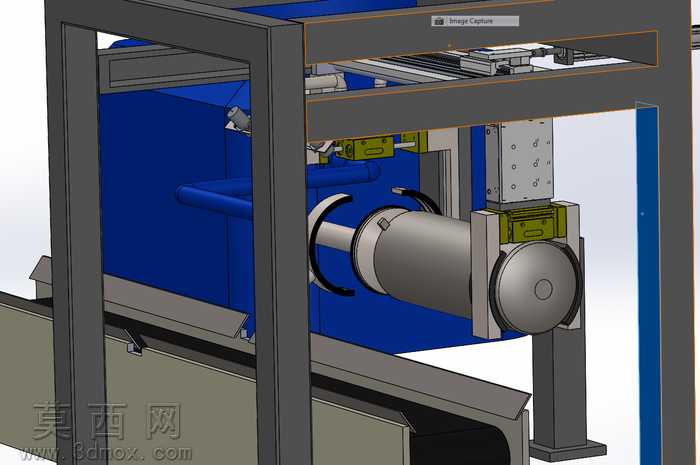

本套油去除机三维模型采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，从机架主体到各功能执行部件均按照实际加工装配逻辑完成层级装配搭建，所有零件特征参数完整可编辑，可直接用于后续工程图导出与结构优化调整。模型渲染阶段采用工业机械常用材质方案，机架部分赋予哑光深灰结构钢材质，还原焊接机架的厚重金属质感；执行机构的运动部件分别赋予不同区分度的金属材质，夹持组件采用亮面不锈钢材质凸显加工精度，传动杆件采用调质钢材质表现，气动管路部分赋予半透明蓝色工程塑料材质，清晰区分气路与机械结构，整体渲染效果层次分明，各部件功能辨识度高。结构设计上，设备采用框架式龙门机架作为承载主体，保证整体运行稳定性，左侧设置工件夹持定位机构，可适配挤压成型后的圆柱类工件装夹，夹持组件带升降调节结构，可匹配不同规格尺寸的工件处理需求；中间工位设置多组刷除与吹扫复合除油执行单元，弧形刷头贴合工件外圆轮廓，配合管路输送的吹扫介质，可高效去除挤压工序后工件表面附着的残留油液，避免油液带入后续工序影响加工质量；右侧设置工件转移推送机构，可完成除油后工件的自动出料转运，整套结构动作逻辑连贯，无运动干涉问题。设计思路围绕挤压生产线的在线除油需求展开，摒弃传统人工擦拭除油的低效方案，采用机械化自动处理结构，兼顾除油效率与处理一致性，建模过程中对各运动副的行程、安装间隙均做了参数化校验，保证各机构运行时不会出现碰撞卡滞，同时预留了标准件的替换接口，后续可根据实际生产需求调整刷头规格、吹扫压力参数以及夹持范围，适配不同批次的工件处理要求，整套模型结构完整，细节还原度高，可作为同类表面除油设备设计的参考原型，也可直接用于虚拟仿真调试与生产方案验证。
