灭火系统用铝合金焊接压力容器结构设计

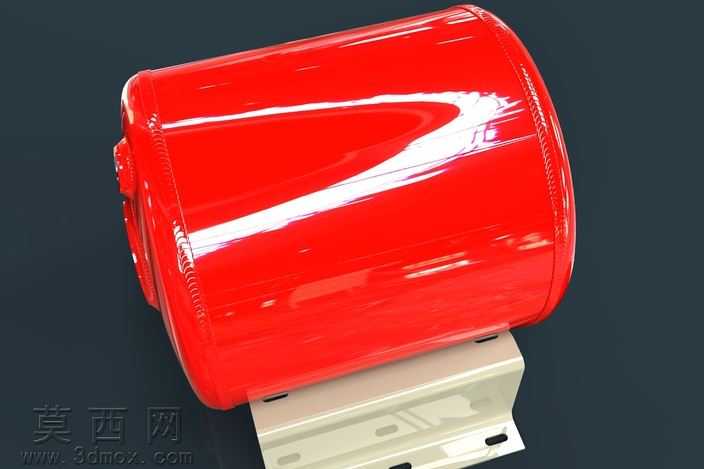

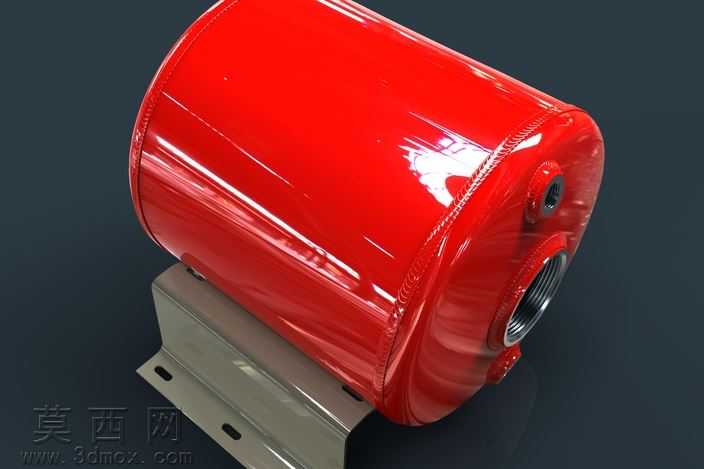

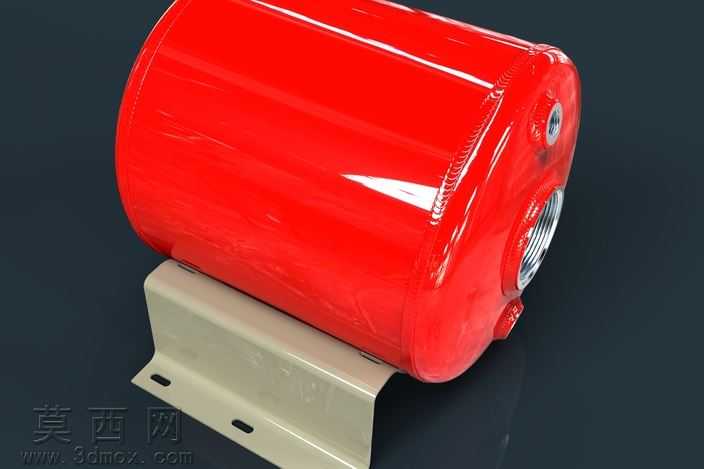

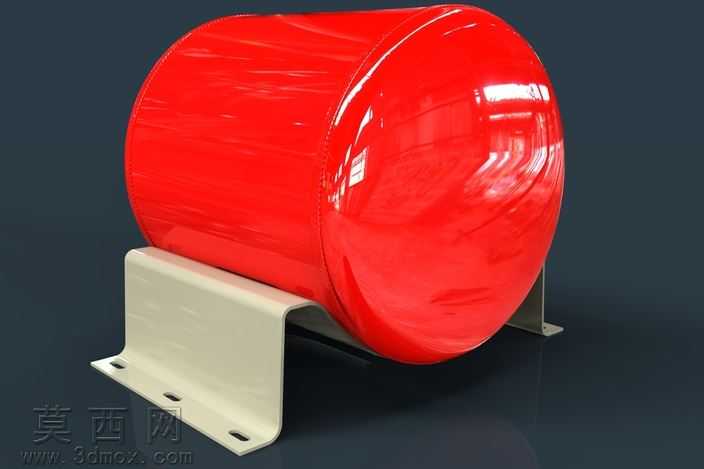

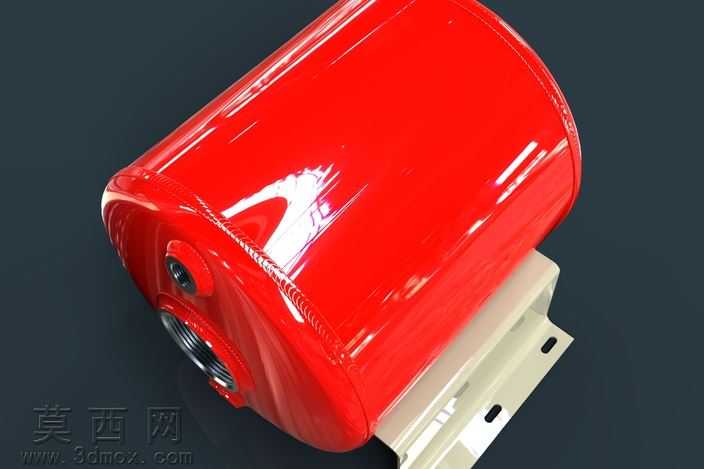

本作品为灭火系统配套的铝合金焊接压力容器三维建模作品，建模阶段围绕承压容器的焊接工艺特性展开结构设计，首先依据承压罐体的容积要求确定筒体的基础尺寸，采用等壁厚回转体结构构建罐体主体，对筒体两端的封头采用旋压成型适配的圆弧过渡结构，避免应力集中带来的承压隐患。建模过程中重点还原焊接结构细节：对筒体与封头的连接焊缝、各接口与筒体的连接焊缝均做贴合实际焊接工艺的结构处理，预留合理的焊接坡口余量，还原焊缝成型后的凸起纹理特征，保证模型结构与实际焊接加工的产品一致。接口设计上，根据灭火系统的管路连接需求，分别设置大口径主充装接口、小口径压力检测接口、介质输出接口，所有接口均采用标准内螺纹结构，建模时还原螺纹的牙型细节，保证接口尺寸符合通用管路连接标准。配套的安装支座采用折弯钣金结构设计，建模时还原钣金折弯的圆角特征、安装固定用的长圆孔结构，支座与罐体的连接位置贴合罐体曲面做适配的仿形接触面，保证安装结构的贴合度与稳定性。材质与渲染阶段，罐体主体采用亮面红色消防专用涂层材质，还原漆面的高光泽反光特性，对焊缝位置做细微的质感区分，模拟焊接后打磨喷涂的真实效果；安装支座采用米灰色金属喷塑材质，还原哑光磨砂的表面质感，接口的螺纹部位做金属原色处理，区分不同部件的材质差异。渲染时采用柔和的影棚布光，突出罐体曲面的光泽感与结构轮廓，清晰呈现各接口的位置分布、支座的安装结构，整体模型严格遵循焊接压力容器的设计规范，各部分结构尺寸匹配实际加工要求，可用于消防设备结构展示、焊接工艺教学、产品装配验证等场景，完整还原了焊接铝合金压力容器的结构特征与工艺细节。
