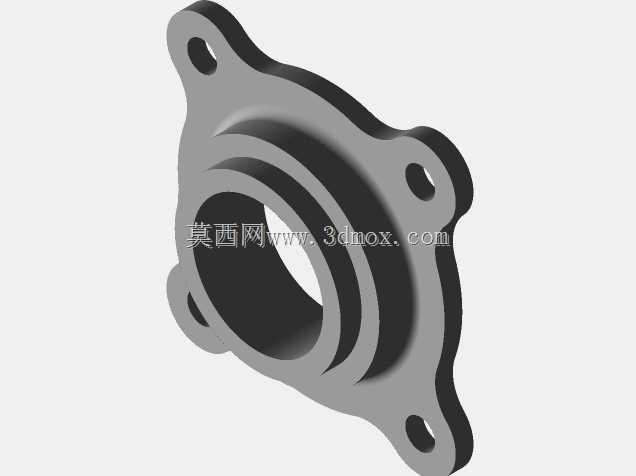

带三安装耳的阶梯式金属法兰座结构

　　这类带三安装耳的阶梯式法兰座，在流体管路、小型动力传输单元的端侧密封场景中应用十分普遍，日常做小型液压站支路端盖、气动回路终端固定座、微型泵组的输出端连接座时，都能见到同结构的零件身影。不同于常规圆形整周螺栓固定的法兰，三耳式的布局专门适配安装空间局促、周边有其他管线或结构件干涉的工况，三个安装孔呈120度均匀分布，既保证了锁紧后的受力均匀性，又比四孔法兰少了一个锁紧点位，在需要快速拆装维护的工位上，能减少近四分之一的拆装操作时长，尤其适合设备内部检修空间狭窄、操作视线受阻的装配场景。

　　从结构功能来看，零件中心的阶梯通孔是核心功能区，大直径端的内孔一般用来嵌套密封件或者对接配套的轴套、轴承外圈，小直径端则直接对接管路或者穿设输出轴，阶梯的台阶面是核心的轴向定位面，加工时对该面的平面度、与内孔轴线的垂直度都有明确公差要求，一旦形位公差超差，装配后就会出现密封件压合不均渗漏、轴系转动卡滞的问题。外侧的三层阶梯凸台，一方面是为了在不增加整体零件重量的前提下提升结构刚性，避免安装锁紧时法兰盘出现翘曲变形，另一方面不同直径的凸台可以适配不同规格的密封垫圈、防尘圈，不用额外加工密封槽就能实现端面的静密封，部分工况下还能在凸台的外圆柱面套设O型圈，实现径向的辅助密封，适配有一定压力的流体输送场景。

　　三个向外延伸的安装耳上的通孔为光孔设计，装配时螺栓从法兰外侧穿入，与对面的基座或者连接件的螺纹孔锁紧，光孔与螺栓之间预留了微小的间隙，允许装配时做小范围的位置微调，抵消基座加工时的孔位误差，降低配套零件的加工精度要求。安装耳的根部做了大圆弧过渡处理，避免应力集中，因为在设备运行过程中，管路的振动、轴系转动带来的径向载荷会直接传递到安装耳位置，如果是直角过渡的结构，长期受交变载荷作用很容易在根部出现裂纹，圆弧过渡的设计能将应力分散到整个法兰盘本体，大幅提升零件的抗疲劳寿命。

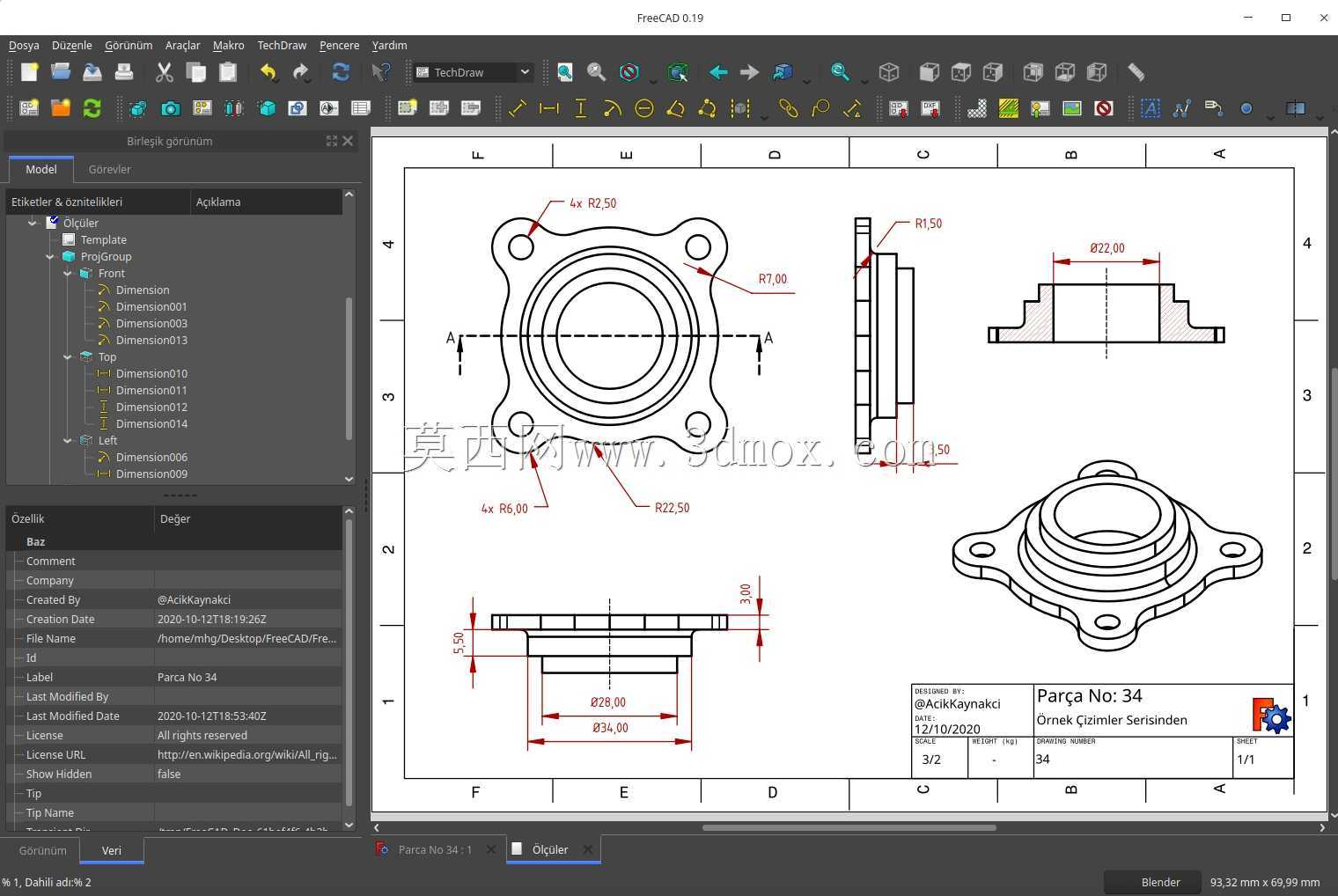

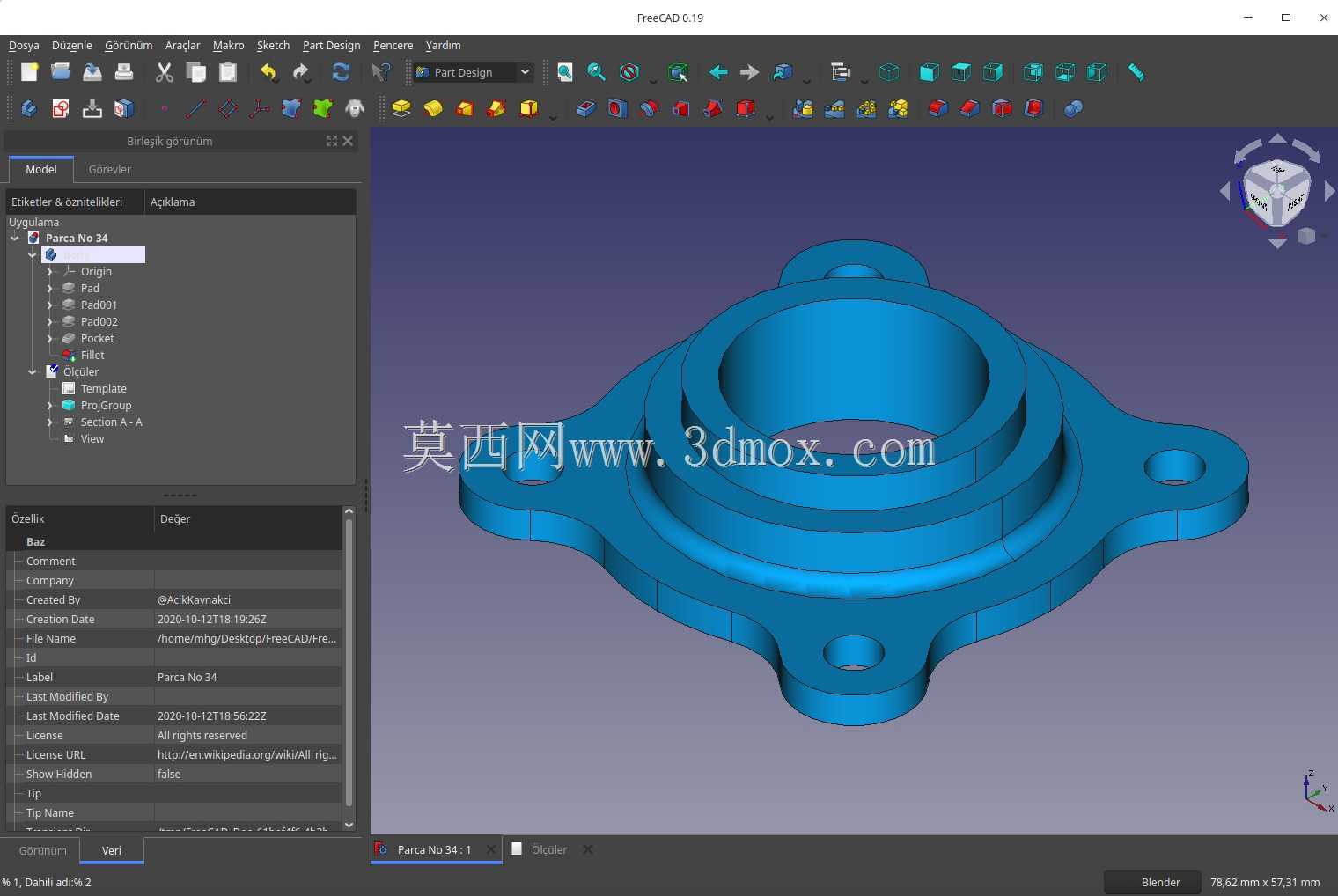

　　做这类零件的三维建模时，首先要确定中心内孔的各段直径、深度尺寸，以及台阶面的位置，这部分尺寸直接决定了零件能不能和对接的轴、管路适配，一旦出错整个零件就完全无法使用。之后确定三个安装耳的分布圆直径、安装孔的孔径，这部分尺寸需要和对接基座的孔位完全匹配，建模时可以先做一个安装耳的特征，通过环形阵列生成另外两个，保证三个耳的位置度一致。外轮廓的阶梯凸台要注意各段的同轴度，建模时要保证所有回转特征的轴线与中心内孔轴线重合，避免后续加工时出现壁厚不均的问题。安装耳与主体连接的圆弧过渡要和主体曲面、安装耳平面做相切约束，避免出现尖锐棱边，同时也能减少后续数控加工时的接刀痕迹。

　　实际选型应用时，要先明确对接轴或者管路的外径，匹配中心内孔的尺寸，再确认安装面的可用空间，三个安装耳的外轮廓不能超出安装面的边界，同时要预留出螺栓拆装时扳手的操作空间，避免螺栓装好后没有空间拧螺母或者打扭矩。如果是用在有压力的流体管路场景，还要核算法兰盘的厚度是否满足承压要求，避免压力过高导致法兰盘变形渗漏；如果是用在转动轴的端盖位置，要确认阶梯内孔的深度是否能容纳配套的轴承、密封件，同时预留出轴的窜动间隙，避免轴转动时与法兰端面发生摩擦。这类零件一般采用铝合金或者不锈钢材质加工，铝合金材质重量轻、导热性好，适合气动回路、低压工况使用，不锈钢材质强度高、耐腐蚀性好，适合液压回路、有腐蚀性介质的流体场景使用。
