立式带安装座轴孔支撑固定构件

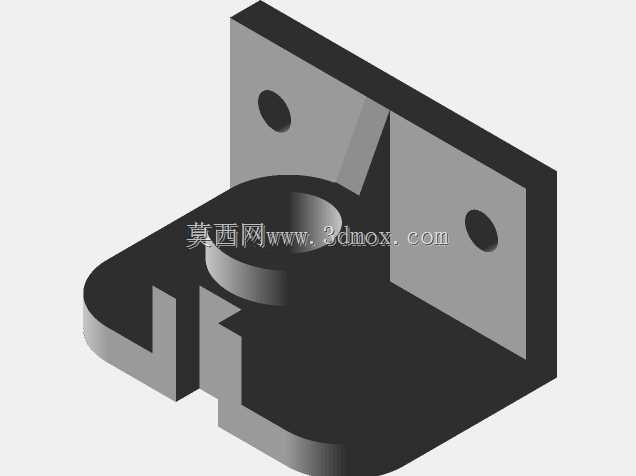

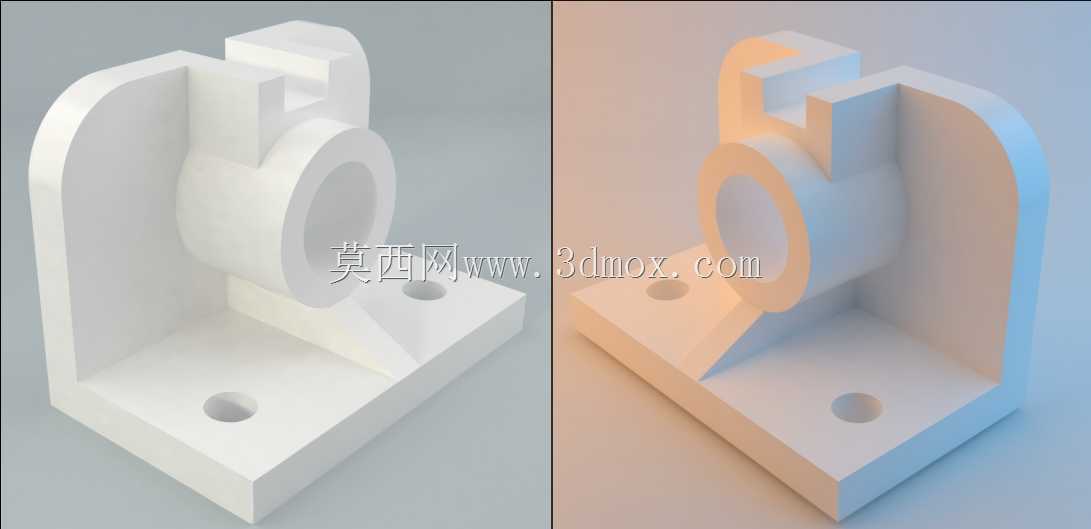

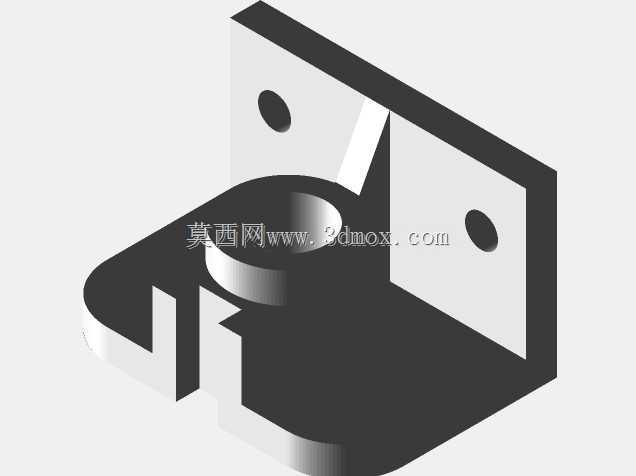

　　该支撑构件常见于轻工输送设备、小型自动化装配线的传动轴系端部定位场景，也可作为桌面级实验工装的轴类零件承载基座使用，核心作用是为穿设其中的回转类零件提供稳定的径向支撑，同时通过底部安装面实现与设备机架、工装台板的刚性连接，避免轴系运转过程中出现径向窜动、支撑端形变偏移的问题。从结构设计逻辑来看，构件采用一体化成型的L型承载布局，竖直方向的立板与水平方向的安装底板通过大圆角过渡衔接，过渡区域做了加厚处理，能够有效分散轴孔承载时传递到立板根部的弯矩，避免长期受载后出现应力集中导致的根部断裂问题。立板上部的贯通轴孔是核心承载部位，孔壁厚度根据常规轻载轴系的径向载荷做了匹配设计，既不会因为壁厚过薄导致孔体受载变形，

　　也不会因为冗余壁厚造成材料浪费、整体重量偏大的问题。轴孔上方设置的开槽结构，可配合锁紧件实现穿入轴的轴向位置微调与锁紧固定，无需额外加工轴端定位台阶，降低配套轴类零件的加工复杂度。底部安装底板上设置的两个沉头安装孔，孔位间距按照通用工业铝型材、标准工装台板的安装孔距做了适配，安装时可直接采用内六角螺栓穿过沉孔与下方基座连接，沉孔结构能够保证螺栓头完全没入底板平面，不会出现螺栓头突出底板导致安装面贴合不严、整体支撑倾斜的问题。立板与底板的外侧边缘均做了小尺寸倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配调试过程中划伤操作人员，也能减少构件边角处的应力集中系数，提升整体抗冲击性能。从安装边界来看，该构件的底板平面度要求控制在0.

　　05mm以内，保证安装后与基座表面完全贴合，不会出现安装翘曲导致轴孔中心线与安装面的垂直度超差；轴孔的中心线与底板安装面的垂直度公差按照IT7级精度设计，能够满足多数轻载回转机构的支撑精度要求，不会因为垂直度偏差导致轴系运转时出现附加径向力、加剧轴承磨损的问题。在实际选型应用时，需要先确认穿设轴的直径与轴孔内径的配合公差，若用于回转支撑场景可选用间隙配合加装轴套的方案，若用于固定轴的端部定位可选用过渡配合加锁紧螺钉的方案；同时要核算轴系传递到支撑座的径向载荷与弯矩数值，确保载荷值在构件的许用承载范围内，避免长期过载导致立板变形。建模过程中对所有过渡圆角、安装孔的沉头深度、轴孔的开槽宽度都做了参数化定义，

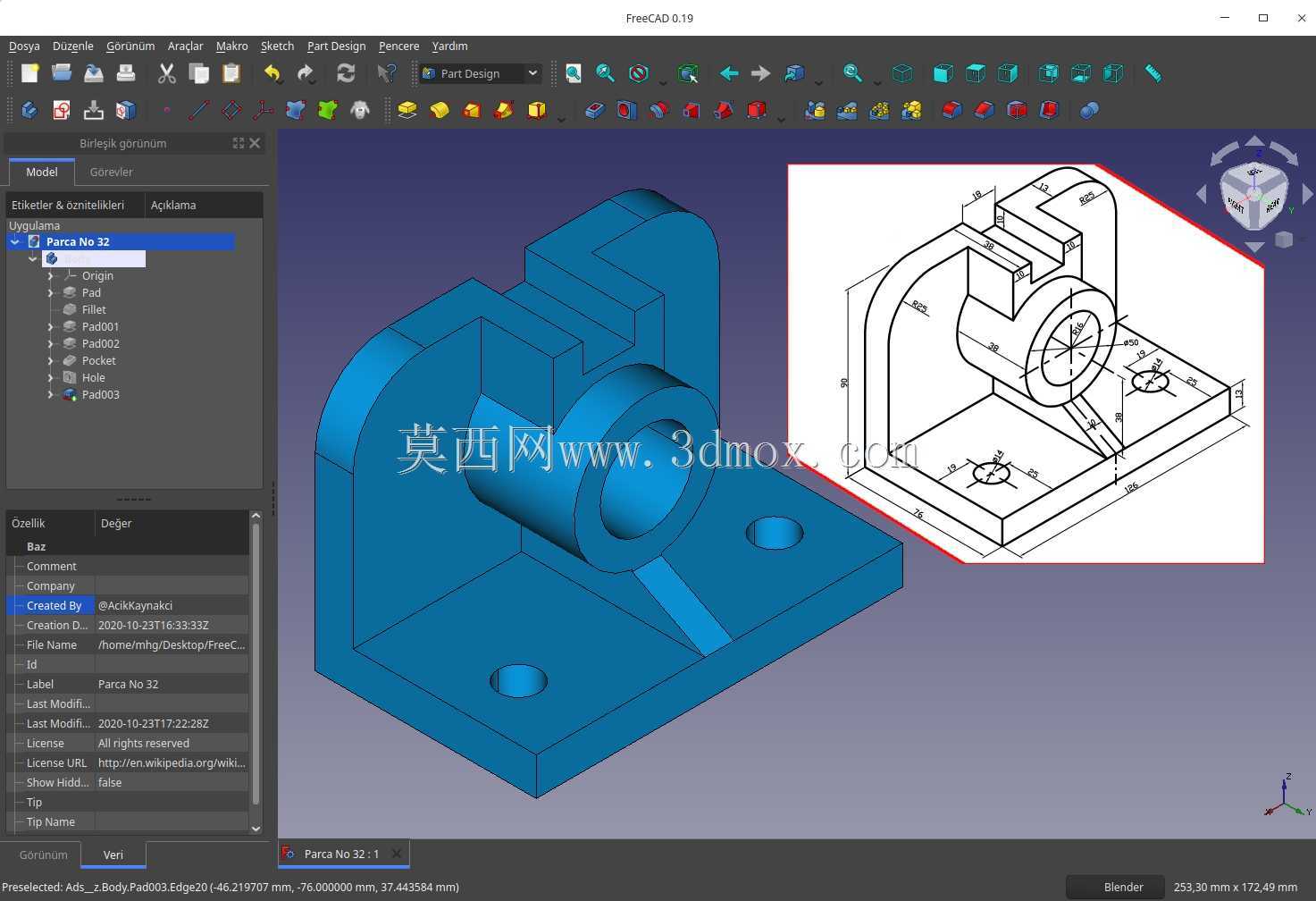

　　设计人员可根据实际使用场景的载荷、安装空间需求，快速调整对应参数生成适配的衍生结构，无需从零开始重新绘制基础特征，能够大幅缩短同类支撑构件的设计周期。构件的整体外形没有多余的装饰性结构，所有特征均服务于承载与安装功能，加工工艺性较好，无论是采用3D打印做小批量工装验证，还是采用机加工方式做金属件批量生产，都无需设计复杂的工装夹具，能够有效降低加工制造成本。在装配调试环节，可先将支撑座通过螺栓预固定在基座上，穿入轴件后检测轴的水平度或垂直度，微调支撑座位置达到精度要求后再完全锁紧安装螺栓，之后通过轴孔上方的开槽锁紧结构固定轴件的轴向位置，整个装配流程无需复杂的专用工具，现场调试人员可快速完成安装调整。
