搅拌机用叉臂式连接支撑构件

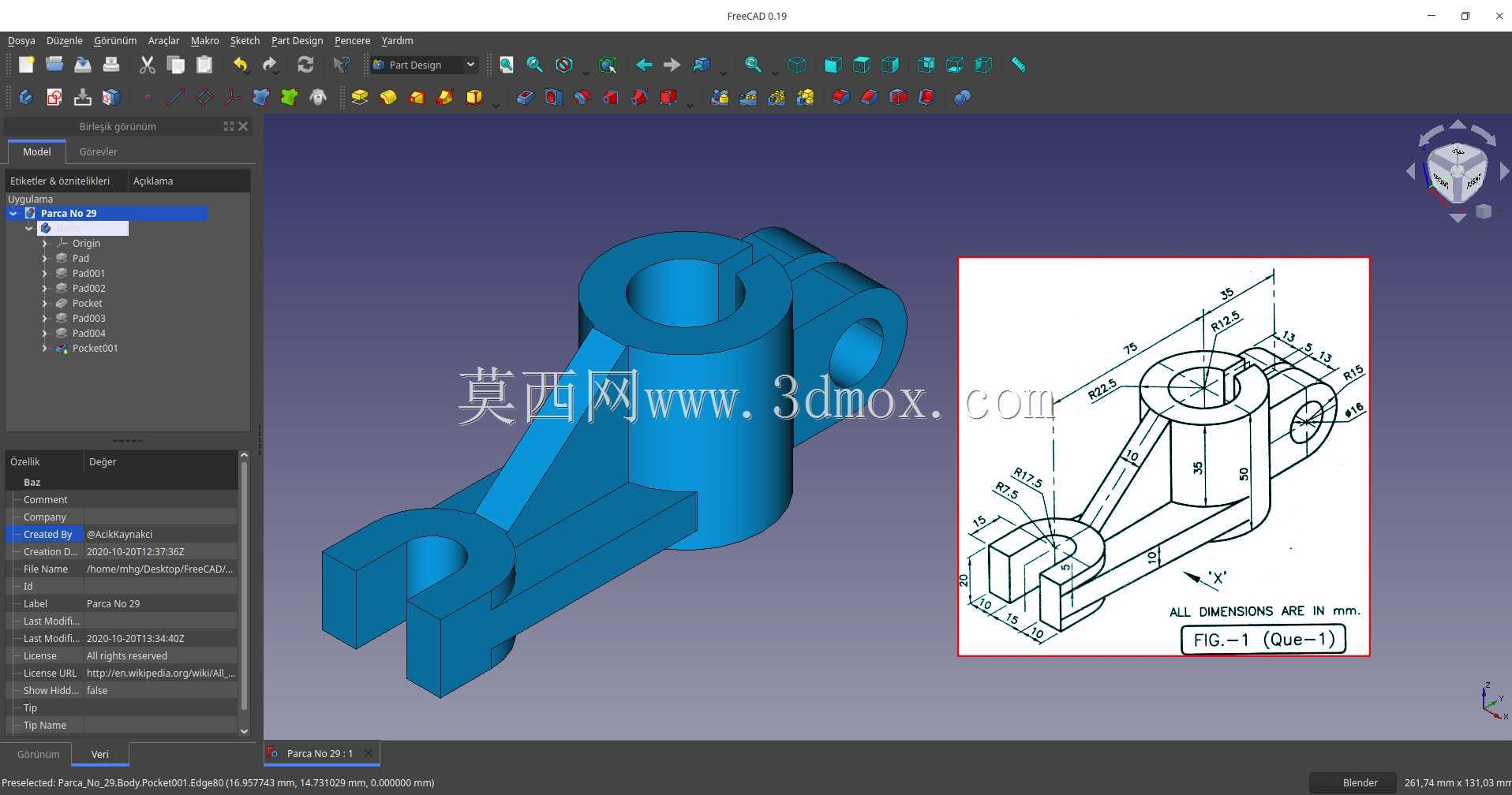

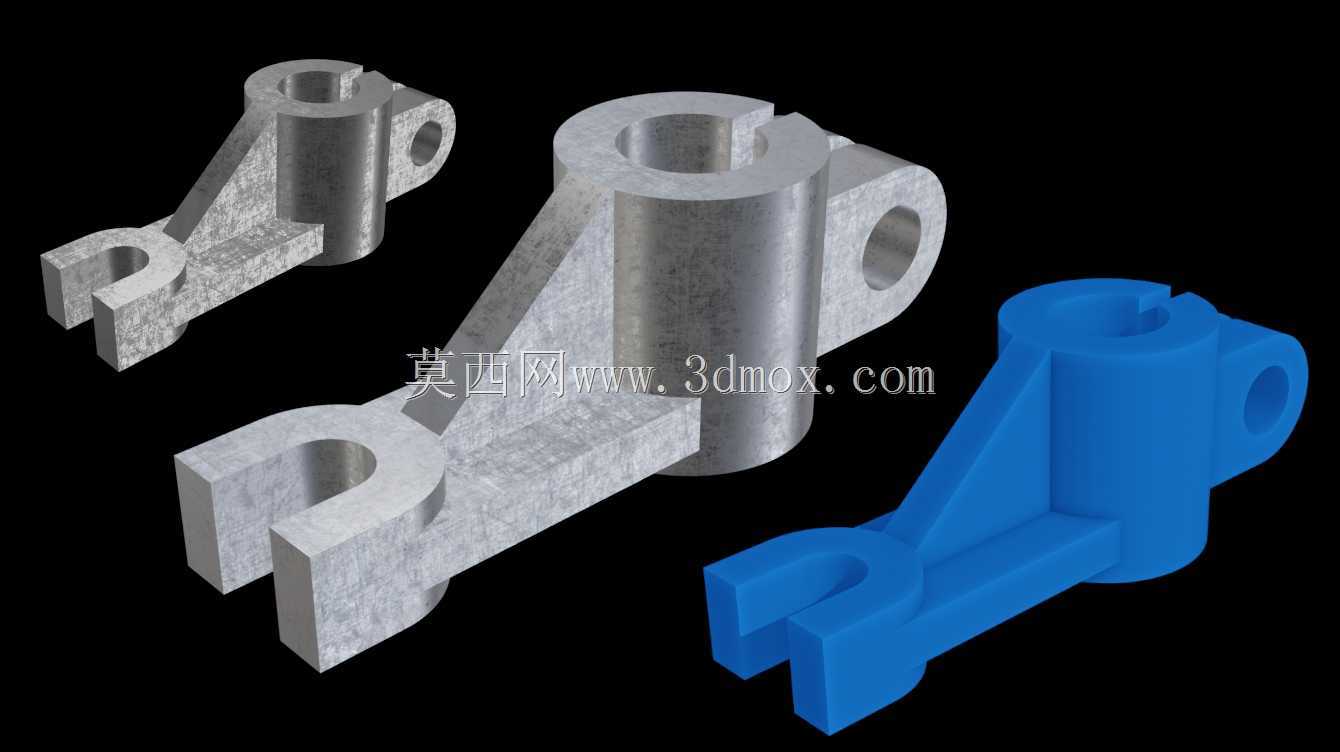

　　该构件属于搅拌类设备传动与支撑系统的核心铰接连接件，主要应用于中小型搅拌设备的传动臂与执行端连接部位，承担动力传递过程中的载荷分流、铰接摆动支撑以及部件定位功能，在设备运行过程中需要同时承受径向载荷、轴向冲击载荷以及周期性摆动带来的交变应力，对结构强度、形位公差以及安装适配性有较高要求。从结构设计逻辑来看，构件采用一体化铸造成型后机加工的工艺路线，主体分为三个功能区段：上部的筒状安装座用于穿装传动轴或者支撑销轴，内孔预留键槽结构，可通过平键实现与轴类零件的周向固定，避免传动过程中出现相对转动；筒座一侧延伸出的三角加强筋结构直接连接下部的叉形连接端，筋板采用变厚度设计，靠近筒座位置厚度更大，向叉臂端逐步收窄，

　　在保证整体结构刚性的前提下尽可能降低构件自重，减少传动过程中的惯性载荷；下部的叉形开口结构用于连接执行端摆臂或者搅拌桨支架，开口两侧的同轴通孔用于穿装铰接销轴，孔位与上部筒座内孔的中心距、平行度公差控制在IT7级以内，避免装配后出现卡滞、偏磨问题。从安装边界来看，上部筒座的外圆直径可适配常规的支撑轴承座安装尺寸，筒座轴向长度预留了轴承安装位与轴向锁紧螺母的操作空间，下部叉形开口的宽度适配常规厚度的连接耳板，两侧通孔的直径与常用标准销轴尺寸匹配，安装时无需额外进行非标改制，可直接替换同规格的老旧损坏构件。在实际工况应用中，该构件的铰接部位需要定期加注润滑脂，因此在筒座侧壁预留了润滑脂注油孔的加工位置，可直通内孔配合面，

　　降低销轴与孔壁的磨损速率；叉形开口的端部设计有倒角结构，既方便装配时引导连接耳板插入，也能避免应力集中导致的端部开裂问题。构件的材质选用常用的ZG270-500铸钢，表面进行喷丸处理后涂覆防锈底漆，可适应搅拌设备常见的潮湿、多粉尘的工作环境，在有腐蚀性介质的工况下也可更换为不锈钢材质进行同结构铸造。设计过程中通过有限元对交变载荷工况进行了应力校核，在筋板与筒座、筋板与叉臂的连接位置均做了大圆角过渡处理，最大应力集中系数控制在1.2以内，可满足设备长期连续运行的疲劳强度要求，不会在周期性摆动载荷下出现焊缝开裂或者结构断裂问题。该构件的外形尺寸经过优化，在满足安装空间要求的前提下，尽可能缩短了动力传递的力臂长度，降低了传动轴承受的弯曲载荷，可有效延长上部支撑轴承的使用寿命，减少设备日常维护的频次。
