搅拌机用双孔铰接连接支座结构

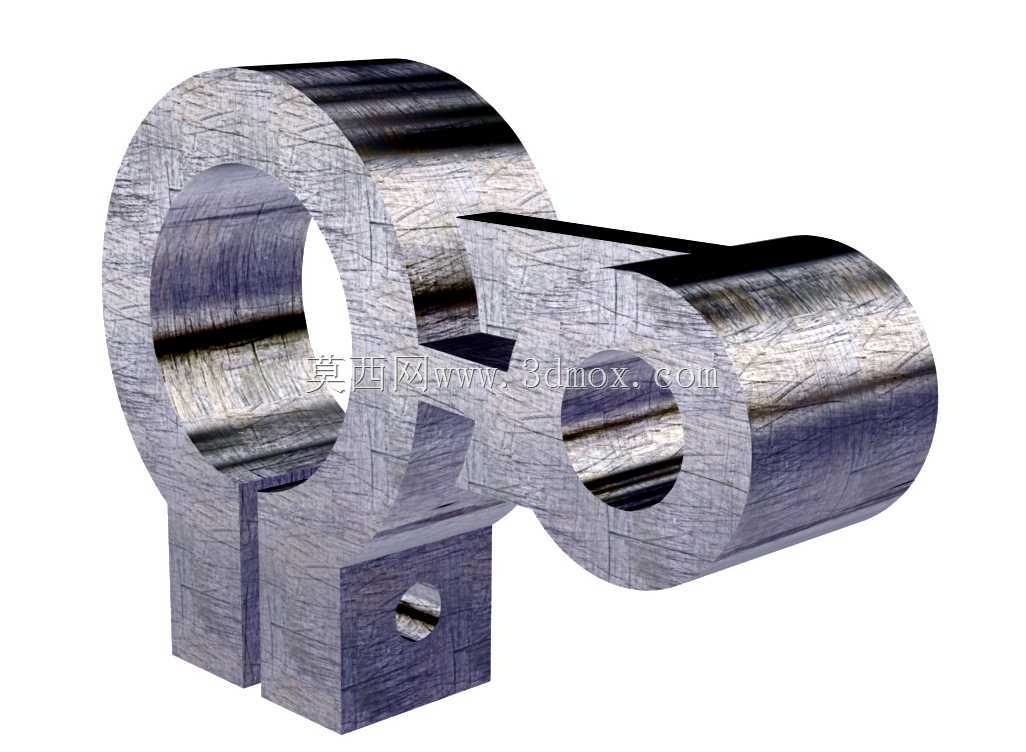

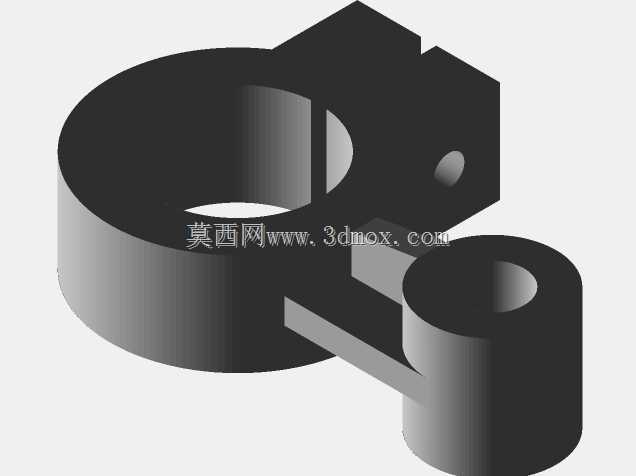

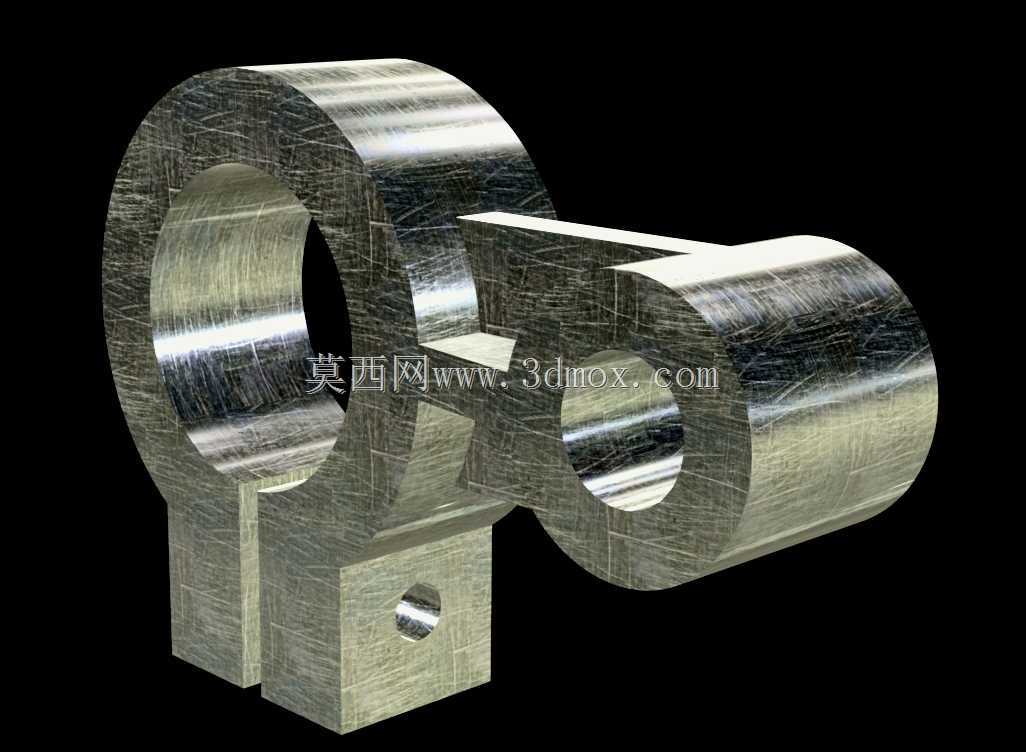

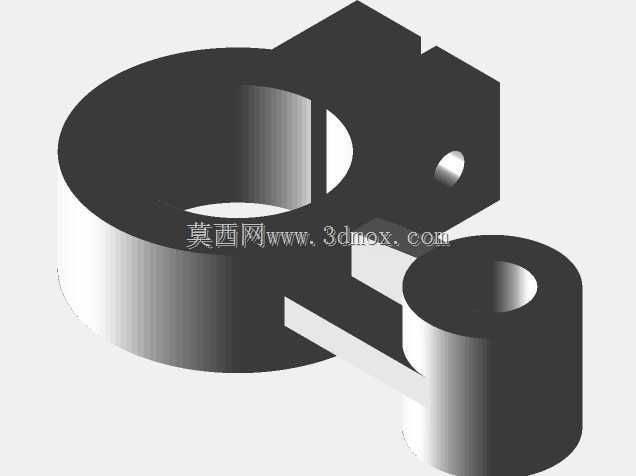

　　在搅拌类工程设备的传动与执行机构衔接部位，这类双孔铰接支座承担着核心的载荷传递与运动约束作用，日常作业中，搅拌臂的往复摆动载荷、搅拌过程中物料冲击带来的交变载荷，都会通过铰接部位传导到支座本体上，因此这类构件的结构合理性直接决定了整套搅拌机构的运行稳定性与服役寿命。从结构设计逻辑来看，该支座采用一体铸造成型后再做机加工的工艺路线，主体设置两个同轴度要求较高的铰接通孔，大直径通孔用于穿装铰接销轴，连接搅拌臂的主动摆动端，小直径通孔则用于连接固定端的机架定位销，两个孔位的中心距公差需要严格控制在±0.05mm范围内，否则会出现装配卡滞、运动过程中别劲的问题，长期运行还会造成销轴的偏磨，提前出现铰接间隙过大的故障。

　　支座下部的方形安装凸台是整个构件的安装基准面，凸台上设置的横向通孔用于穿装锁紧螺栓，将支座整体固定在机架的安装槽位内，设计时特意将安装凸台与上部两个铰接筒体做了加强筋过渡，避免载荷集中在筒体与安装座的衔接位置，从实际使用场景来看，搅拌作业过程中物料的阻力是动态变化的，尤其是搅拌高粘度物料时，瞬时冲击载荷可以达到额定载荷的2.3倍，加强筋的设置可以有效分散应力，避免根部出现应力断裂的问题。从安装边界来看，两个铰接筒体的外圆直径需要匹配对应铰接部位的安装避让空间，筒体的端面需要做倒角处理，方便装配时销轴的导入，同时也能避免装配过程中锐边划伤密封圈或者操作人员。下部安装凸台的平面度要求达到Ra3.2的粗糙度，

　　保证安装后与机架贴合面没有间隙，避免螺栓锁紧后出现支座倾斜，导致铰接孔的同轴度超差。设计过程中还需要考虑铰接部位的润滑通道预留，虽然该模型未展示油孔结构，但实际生产时会在大直径铰接孔的筒体侧壁加工润滑油孔，连通外部的注油嘴，方便日常维护时加注润滑脂，减少销轴与孔壁的磨损。这类支座在使用过程中最常见的失效形式是铰接孔的磨损失圆，以及安装凸台与筒体衔接位置的疲劳断裂，因此在建模阶段就对圆角过渡做了优化，所有的转角位置都设置了R3-R5的过渡圆角，避免应力集中，同时两个铰接孔的内壁都预留了0.2mm的加工余量，用于后续的镗孔加工，保证孔的尺寸精度与表面粗糙度满足配合要求。从实际装配场景来看，该支座安装时需要先将下部凸台嵌入机架的定位槽内，

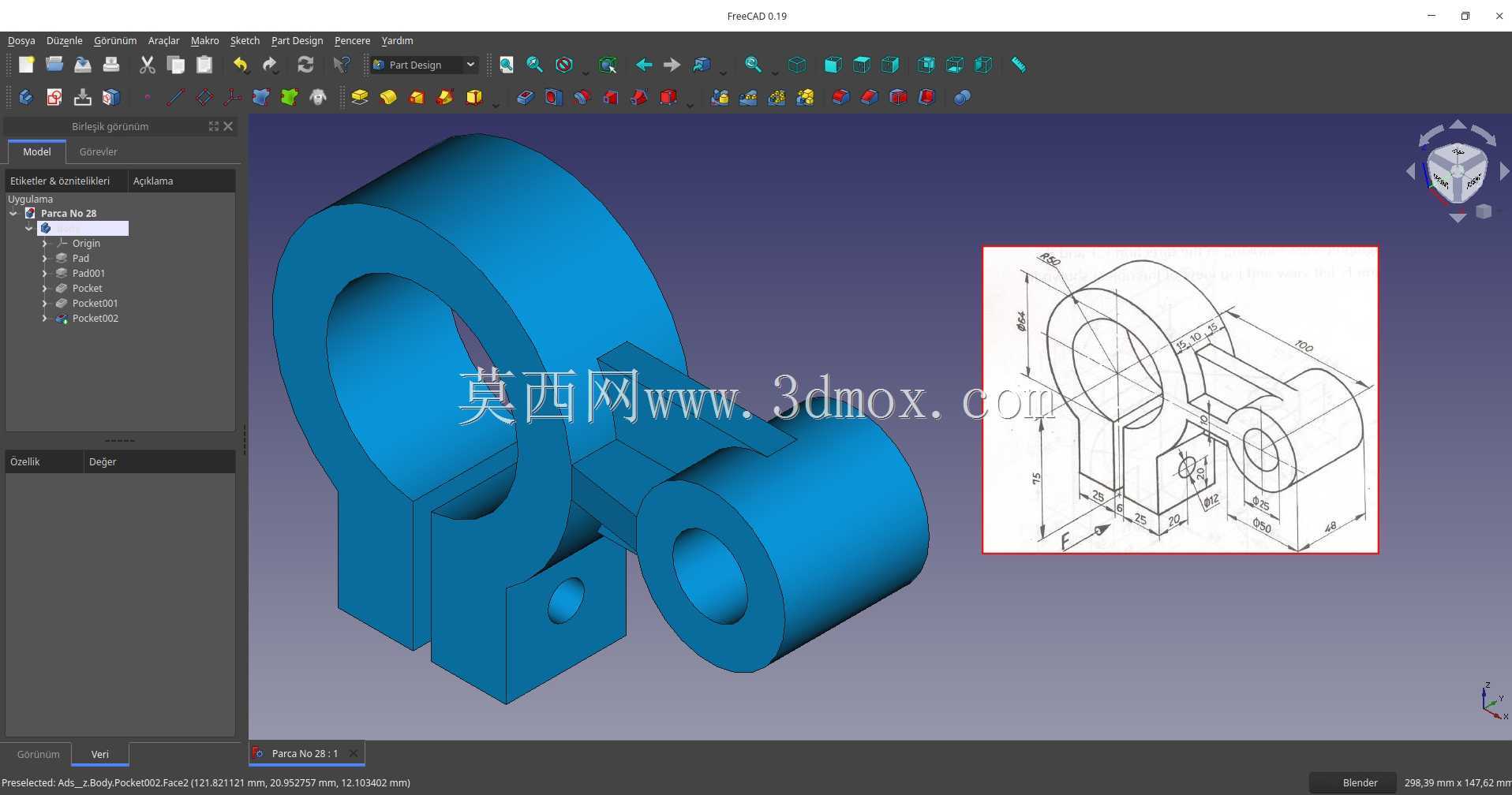

　　穿装横向锁紧螺栓后按照对角顺序分次拧紧，拧紧力矩需要符合对应螺栓等级的要求，避免拧紧力矩过大造成凸台开裂，或者力矩不足导致作业过程中支座松动。铰接销轴穿装前需要在孔壁涂抹适量的润滑脂，销轴两端安装轴用挡圈限位，防止作业过程中销轴轴向窜动脱出。这类构件除了应用在搅拌机上，在其他需要铰接传动的通用机械设备上也可以通过调整尺寸参数适配使用，核心的设计逻辑就是保证铰接部位的载荷传递顺畅，安装定位可靠，同时兼顾加工工艺性与后期维护的便捷性，避免出现设计上的应力集中点，减少设备运行过程中的故障概率。建模过程中对各个配合面的尺寸公差做了对应标注，方便后续加工时直接参考，所有的非加工面都保留了铸造圆角，符合铸造工艺的要求，避免出现铸造缺陷，机加工面的加工余量设置也符合常规的机械加工工艺规范，不会出现余量过大浪费加工工时，或者余量不足导致铸件报废的问题。
