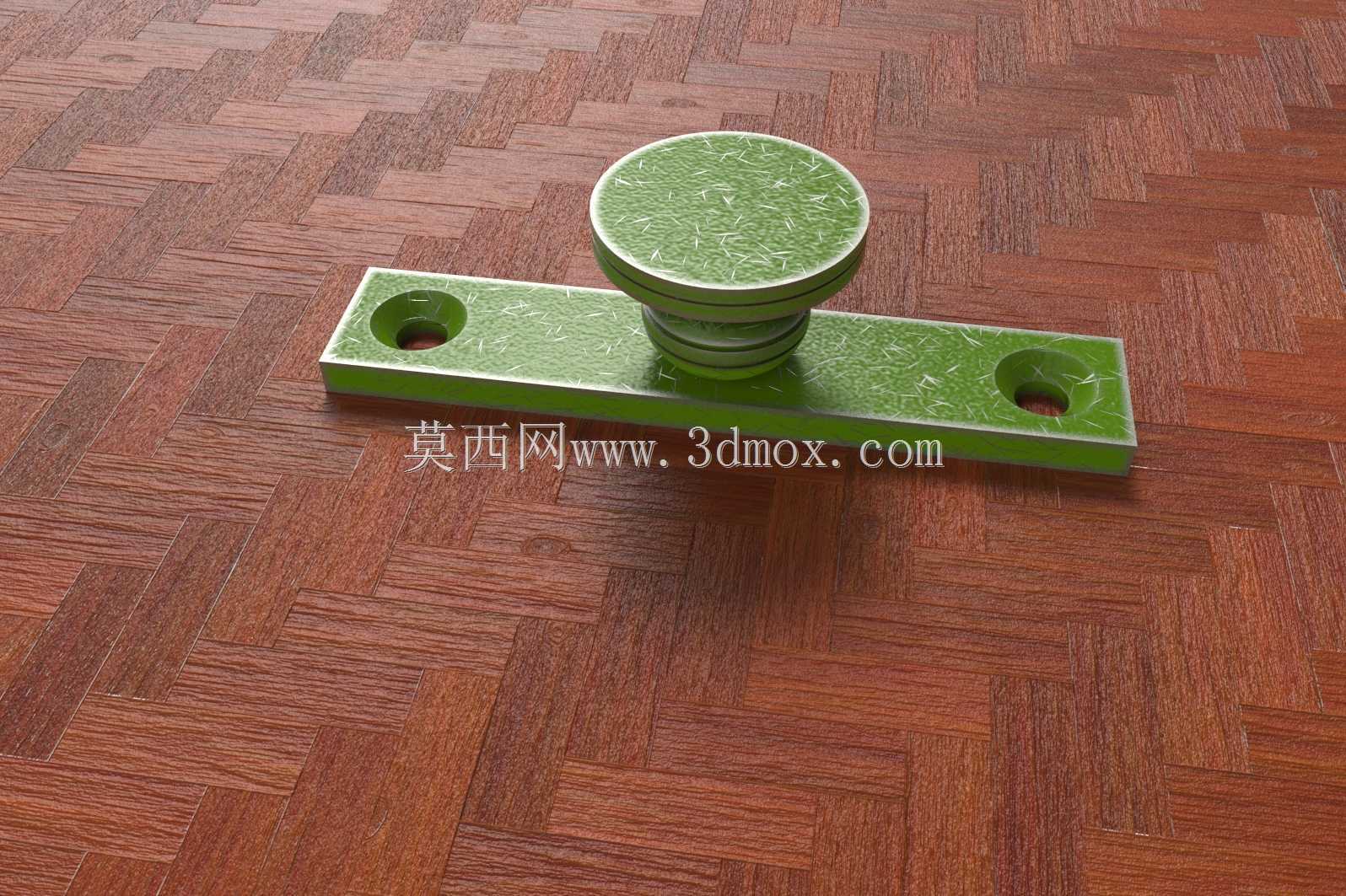

带安装底座的绿色纹理旋钮拉手结构

　　日常做设备结构设计时，这类带安装底座的旋钮拉手是很容易被忽略但又直接影响操作体验的小部件，很多新手建模时只会做个大概外形，忽略了实际安装和操作的边界要求，最后打样出来要么装不上，要么操作时卡手。先从实际应用场景说，这类部件常用在小型设备的可拆卸盖板、工装夹具的快速锁紧端、试验台的可调档位操作位，还有一些木质或金属柜体的手动开启部位，不像重型拉手需要承受大载荷，它的核心需求是操作时手指捏合的摩擦力足够，安装后不会因为频繁扳动出现松动，底座和安装面的贴合度要够，不能出现翘边导致的积灰或者卡滞。

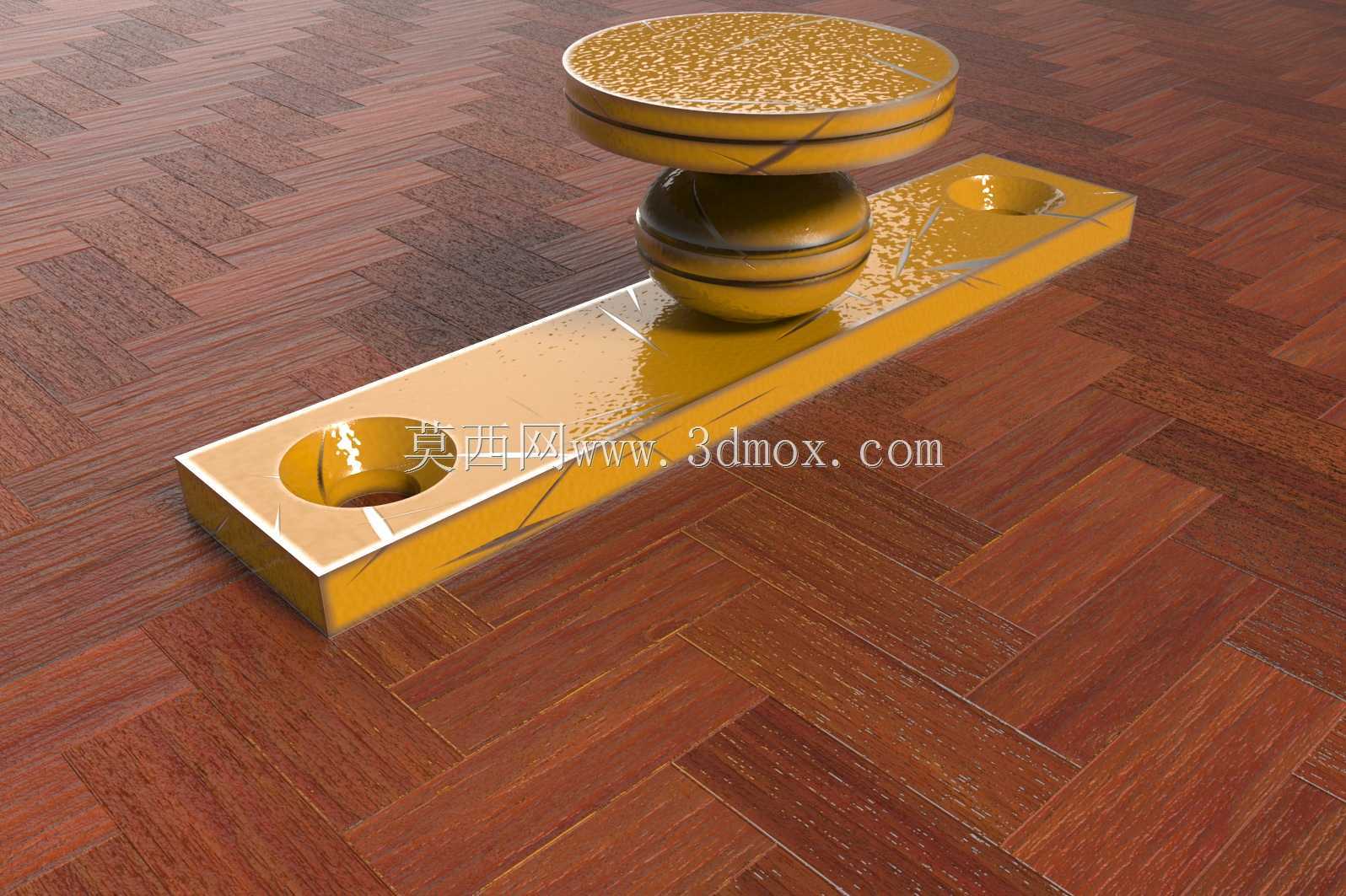

　　从功能特性来看，这个部件分为两个核心部分，下方的长条形安装底座和上方的圆盘形旋钮头。底座做了两个沉头安装孔，设计沉孔的目的很明确，就是让安装螺丝的头部完全埋入底座平面以下，不会突出表面刮擦操作人员的手部，也不会在旋钮转动时和螺丝头产生干涉。两个安装孔的孔距是这类零件的核心安装边界，建模时需要严格匹配常用的安装孔距标准，不能随意设定，否则现场安装时会出现孔位对不上的问题，底座的底面做了微平处理，保证和安装面完全贴合，不会因为底座变形导致安装后旋钮歪斜。上方的旋钮头做了多层阶梯式的收腰结构，最顶部的圆盘直径比下方的连接柱大，手指捏合的时候指腹可以完全贴合在圆盘的下沿和顶面，表面做的纹理不是为了装饰，是为了增加手指接触时的摩擦力，哪怕手上沾了少量切削液或者灰尘，转动旋钮的时候也不会打滑，旋钮和底座之间的连接段做了多道环形槽，一方面是减少连接位置的材料堆积导致的注塑缩痕，另一方面也能在旋钮转动时给手指提供额外的触感定位，不用眼睛看也能感知到旋钮的转动幅度。

　　设计思路上，这类小零件首先要考虑的是操作人机工程，旋钮头的顶面高度不能太高，否则安装在设备面板上会突出过多，容易被误碰，也不能太低，否则手指捏不住，一般来说旋钮顶面高出底座表面的高度控制在成年人拇指厚度的三分之二左右最合适，操作时的施力角度最舒服。底座的长度要覆盖两个安装孔的位置，同时两端要做小的圆角过渡，避免尖锐的边角划伤人，底座的厚度不需要太厚，只要能保证安装螺丝锁紧后不会出现底座变形即可，过厚只会增加不必要的材料成本。建模的时候要注意，旋钮和底座的连接位置要做足够的圆角过渡，避免应力集中，要是用塑料材质注塑生产的话，这个位置的圆角还能改善塑料熔体的流动状态，减少填充不足的问题。另外表面的纹理深度要控制好，太深的话容易积灰不好清理，太浅的话起不到防滑的作用，一般纹理深度控制在0.1到0.2毫米之间就足够，既能保证防滑效果，也不会给后续的表面处理带来麻烦。

　　实际选型的时候，要先确认安装面的厚度，配套的安装螺丝长度要根据安装面厚度加上底座的沉孔深度来选，螺丝拧入后不能突出底座的底面，否则会顶到安装面导致底座贴不平。如果是用在经常需要拆卸的部位，连接位置可以考虑做耐磨的结构处理，避免频繁转动后出现磨损松旷。要是用在有腐蚀环境的场景，材质选不锈钢或者工程塑料的时候，要注意表面纹理的耐腐蚀性，不要做容易残留腐蚀介质的深沟槽。很多人觉得这类小零件不重要，随便画个形状就行，但实际设备装配的时候，往往就是这些小零件的尺寸细节没做好，导致整个设备的操作手感下降，甚至出现安装干涉的问题，所以建模的时候每一个尺寸都要结合实际使用场景来定，不能凭空想象。
