内燃机活塞连杆组件结构设计

　　在往复式动力设备的核心传动链路里，活塞连杆组件是完成能量转换的核心执行部件，其结构合理性直接决定动力输出效率、运行可靠性与整机服役寿命。这套组件的设计首先围绕燃烧室工况适配展开，活塞头部预留的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功冲程的燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室产生积碳，活塞顶部的轮廓根据燃烧室的匹配需求做了对应适配，保证压缩比符合设计要求，同时活塞销孔的位置经过偏心校核，能够降低活塞换向时对气缸壁的敲击噪声，改善整机运行的平顺性。

　　连杆部分采用工字形截面结构，这种截面设计在保证足够抗弯、抗扭强度的前提下，尽可能降低了组件自身的往复运动质量，减少曲轴运转时的惯性载荷，连杆小头通过活塞销与活塞连接，配合对应的衬套结构降低摩擦损耗，连杆大头采用剖分式设计，能够便捷地与曲轴连杆轴颈完成装配，大头端的连接螺栓孔位精度经过严格校核，保证装配后连杆大头的圆度符合公差要求，避免轴瓦出现偏磨。

　　从实际应用场景来看，这类组件不仅适配传统燃油汽车的内燃机，在小型通用动力设备、摩托车、非道路移动机械的动力单元中也有广泛应用，不同应用场景下的组件尺寸会根据排量、功率输出需求做对应调整，但核心的传动逻辑与结构设计思路保持一致。设计过程中需要严格匹配气缸直径、活塞行程、曲轴回转半径等安装边界参数，活塞的裙部轮廓做了微椭圆设计，能够适配热态工况下的热膨胀变形，避免冷态间隙过大产生敲缸，同时防止热态下活塞胀死在气缸内。

　　组件的安装需要严格遵循工艺要求，活塞销的配合间隙、连杆螺栓的拧紧力矩、活塞环的开口间隙与端隙都需要控制在公差范围内，任何一个参数超差都可能导致运行过程中出现拉缸、连杆断裂、活塞烧蚀等故障。在三维建模过程中，所有配合面的公差带都做了对应预留，活塞销孔与活塞销的配合、连杆小头衬套与活塞销的配合、连杆大头与轴瓦的配合都按照基孔制配合要求做了尺寸标注，能够直接对接后续的工程图输出与加工工艺编制。

　　从受力角度分析，组件运行过程中需要同时承受燃气爆发的冲击力、往复运动的惯性力、连杆摆动产生的侧向力，因此各部位的圆角过渡都做了应力释放设计，避免应力集中导致的疲劳断裂，尤其是连杆小头与杆身的过渡区域、大头与杆身的连接区域，都采用了大圆角平滑过渡，在保证结构强度的同时减少应力集中系数。活塞内部的加强筋结构根据受力分布做了优化布置，既能够提升活塞的整体刚度，又不会额外增加过多的质量，降低往复惯性载荷。

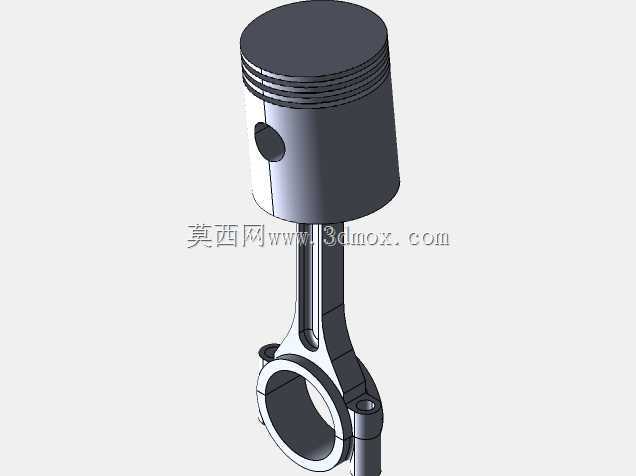

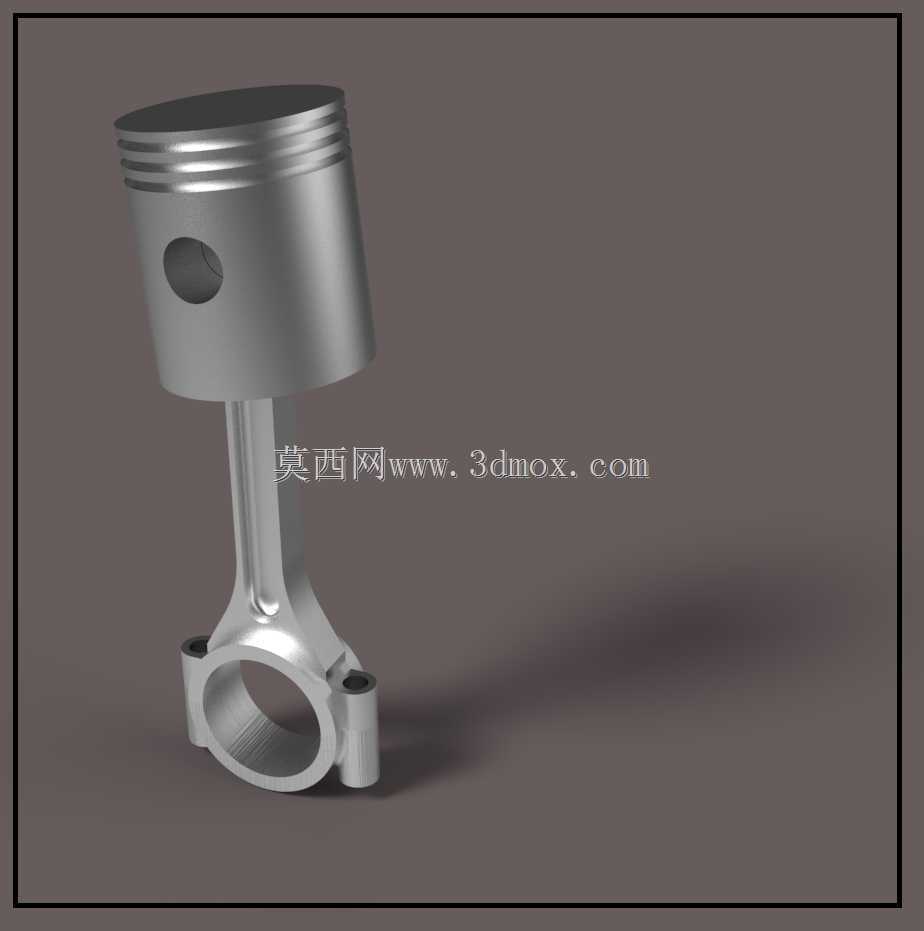

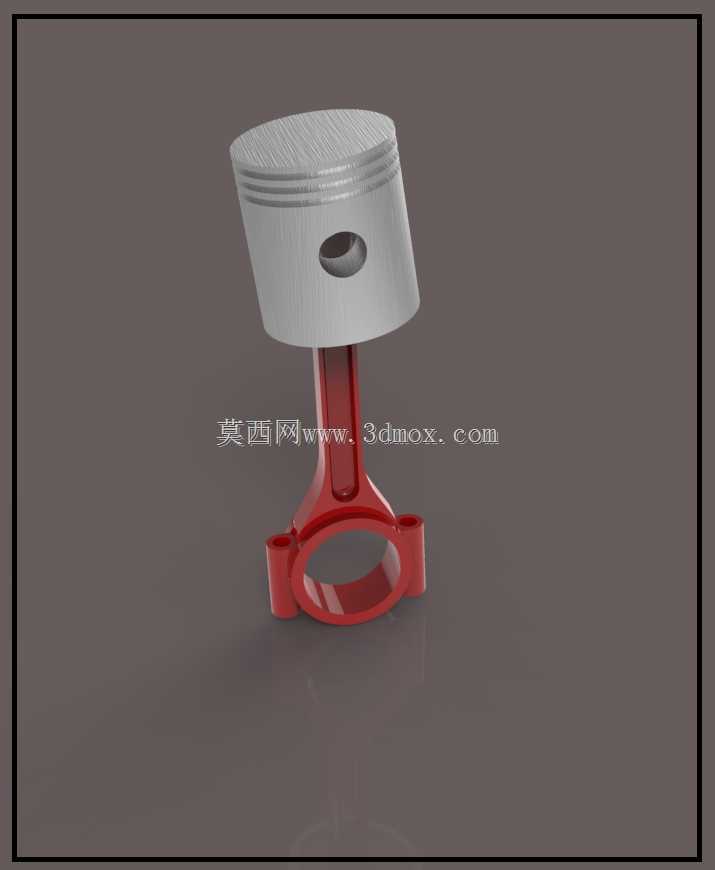

　　在实际选型匹配过程中，需要根据动力设备的额定转速、爆发压力、输出功率来确定组件的材质与尺寸参数，高转速动力单元会选用更轻量化的材质与结构设计，大扭矩低转速动力单元则会优先保证结构强度，适当提升组件的安全系数。这套三维模型完整还原了组件的所有结构细节，包括活塞环槽的倒角、连杆大头的定位止口、螺栓孔的沉头结构，能够直接用于运动仿真、干涉检查、装配工艺模拟等设计环节，帮助设计人员快速完成动力单元的整体匹配校核，减少前期设计的反复迭代工作量。
