经典黑白拼接球面运动器材结构设计

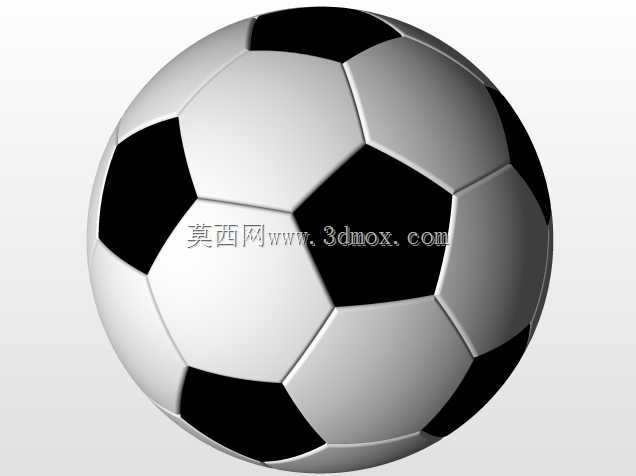

　　日常接触的足球产品，其球面拼接结构的设计合理性直接影响使用过程中的弹跳均匀性、飞行稳定性以及耐用度，很多刚接触曲面建模的工程师容易忽略球面片体之间的配合公差，导致拼接后出现曲面褶皱、接缝凸起等问题，反而影响最终成品的使用表现。从结构设计角度来看，这款足球采用经典的正五边形与正六边形拼接方案，两种多边形的边长完全一致，每块五边形皮料的五条边分别与五块六边形皮料相邻，每块六边形皮料则间隔相邻三块五边形与三块六边形，这种排布方式能够完全闭合形成近似标准球体的曲面，不会出现片体错位或者无法封合的问题。在实际建模过程中，首先需要确定球体的公称直径，按照常规比赛用球的尺寸边界，球面展开前的基准球直径需要控制在215-225mm区间内，

　　所有多边形片体的投影都要基于这个基准球面做曲面贴合，不能直接使用平面多边形强行弯折拼接，否则会导致片体边缘应力集中，实际生产中缝合后容易出现皮料拉扯开裂的问题。设计时需要给每块片体的边缘预留1.5-2mm的缝合压边余量，这个余量是沿着球面法向向内偏移的，不会影响外球面的整体圆度，同时能够保证缝合工序有足够的操作空间，避免缝线外露磨损。从应用场景来看，这种球面结构不仅可以用于专业赛事足球生产，也可以适配儿童玩具球、装饰展示球、广告定制球等不同场景，只需要调整基准球的直径参数，就可以快速适配不同尺寸的产品需求，不需要重新排布片体的拼接逻辑。在曲面建模环节，需要注意每块多边形片体的曲率要和基准球面保持一致，

　　片体之间的接缝处要做G1连续相切，避免出现棱线，否则成品球在地面滚动时会出现跳动偏移，影响运动轨迹的可控性。很多新手在做这类球面拼接设计时，会直接在平面上绘制五边形和六边形然后通过弯曲命令成型，这种方式做出的片体曲率和理想球面存在偏差，拼接后整体圆度误差会超过3mm，无法满足专业用球的精度要求，正确的思路应该是先构建完整的基准球面，再根据球面几何关系分割出对应的五边形和六边形曲面片，之后再对每个片体做加厚、边缘压边处理，这样得到的每一块片体都能完美贴合球面，拼接后的整体圆度误差可以控制在0.5mm以内。另外，设计时还要考虑片体拼接后的应力分布，由于五边形片体周围的拼接角度和六边形存在差异，在做片体加厚时，

　　五边形片体的厚度可以比六边形片体薄0.1-0.2mm，抵消缝合时的应力差，避免长期使用后五边形位置出现凸起变形。从安装边界的角度来说，这类球体不需要额外的外部安装结构，内部配套的球胆充气后会从内侧支撑所有片体，所以片体内侧需要做轻微的磨砂处理，增加和球胆外表面的摩擦力，避免使用过程中片体和球胆出现错位，导致球面局部凹陷。在实际生产适配中，这种拼接结构的片体可以适配皮革、PU、PVC等多种材质，不同材质的收缩率不同，建模时需要根据选定的材质提前调整片体的尺寸补偿量，比如PU材质的热收缩率在2%左右，片体的初始尺寸就要比理论尺寸放大2%，确保热压成型后尺寸符合设计要求。很多人觉得足球结构简单，实际上球面片体的排布、曲率匹配、余量预留都需要严格遵循球面几何规律，任何一个参数出现偏差，都会导致最终成品的使用性能下降，比如弹跳方向偏移、飞行轨迹不稳定、接缝容易开线等问题。这款设计的曲面片体分割逻辑严谨，每一块片体的边界都经过曲率校验，相邻片体之间的配合间隙控制在0.1mm以内，既满足缝合工艺的要求，也能保证成品球面的光滑度，不管是用于运动器材生产的结构验证，还是作为曲面建模的练习案例，都能很好地呈现球面拼接结构的设计要点，帮助结构设计人员理解空间曲面拼接的几何逻辑，掌握曲面连续、公差预留、应力补偿等实际工程设计中的关键要点，避免在同类曲面产品设计中出现常见的结构问题。
