液压缸组装专用工装设备结构设计

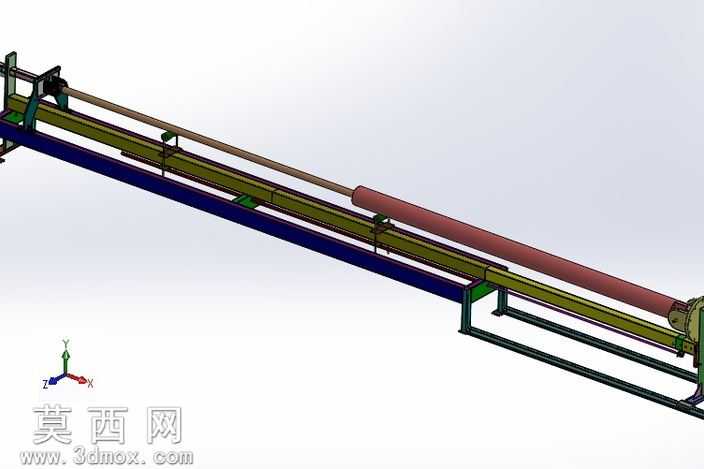

本作品为针对长行程液压缸组装工序设计的专用装配工装，采用SolidWorks完成全参数化三维建模，建模过程中遵循机械装配工艺的实际需求，对各功能部件进行了独立的零件建模与虚拟装配校验。整体模型采用自底向上的建模思路，首先完成底部支撑机架的结构搭建：机架采用型钢焊接框架结构，建模时对型钢的截面参数、焊接连接位的贴合面做了精准还原，底部设置可调式支撑脚结构，可适配车间不平整地面的安装调平需求，机架主体赋予深色调金属结构钢材质，表面做哑光喷漆质感渲染，还原工业设备的真实外观质感。沿机架长度方向布置的双平行导向导轨，建模时严格保证导轨的直线度公差要求，导轨面赋予光滑淬火钢材质，渲染时添加轻微的金属反光效果，模拟导轨工作面的精加工表面状态。导轨上配置两组可滑动的工件定位托架，托架带有V型支撑块结构，可适配不同直径规格的液压缸缸筒与活塞杆的承托需求，托架与导轨之间设计有锁紧机构，可根据待组装液压缸的总长灵活调整支撑位置并锁定，建模时对锁紧螺钉、调节手柄等操作件做了细节还原，操作件赋予发黑处理的金属材质，与机架主体材质形成视觉区分。工装一端设置固定定位端座，用于顶住液压缸缸筒的尾端，提供装配时的轴向定位基准，端座上设计有可更换的定位垫块，可适配不同端面结构的液压缸缸体；另一端设置轴向推进机构，用于装配时将活塞杆平稳压入缸筒内部，避免人工装配时的偏载问题，推进机构的传动部件做了简化建模，重点还原其与导轨的同轴度装配关系。模型整体渲染采用工业产品常用的白背景渲染方案，搭配柔和的环境光，清晰展现各部件的装配关系与结构细节，所有配合面均做了干涉检查，确保虚拟装配状态下无部件干涉，可直接用于装配工艺的方案演示、工装加工的图纸输出参考，也可作为液压装配类教学的三维演示素材，帮助技术人员直观理解长行程液压缸的卧式装配工装结构逻辑，优化现场装配的作业流程，降低长缸体装配时的活塞杆弯曲、密封件刮损等质量风险。
