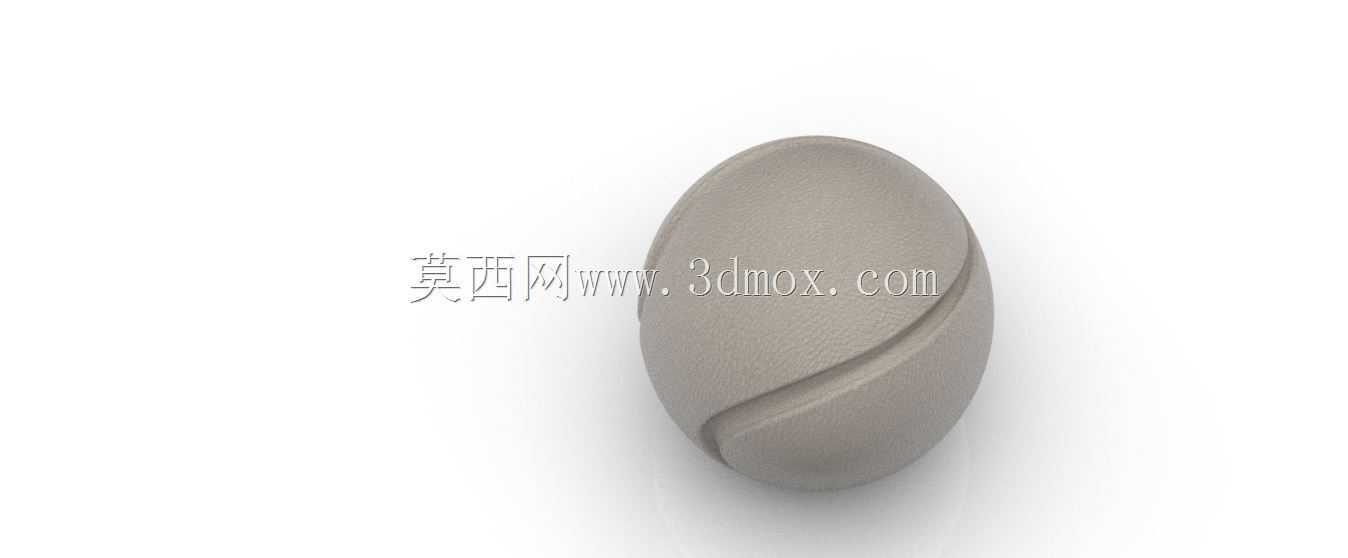

一体成型流线曲面网球结构三维数模

　　做体育用品配套结构设计快十年，经手的球类三维数模没有一百也有八十，这次做的网球结构数模，最开始是给高校体育器材实验室做击打性能仿真用的，后来也被几家做智能网球训练设备的厂商拿去做碰撞测试的虚拟样机。很多刚入行的工程师觉得网球就是个带缝的橡胶球，真要做可加工的精准数模，要考虑的边界条件一点不比工业密封件少。

　　先从实际应用场景说，这个数模不是做外观渲染用的花架子，首先要适配高速摄像捕捉的击打形变仿真，所以曲面的曲率连续性必须做到G2以上，不然仿真出来的接触应力分布会和实际测试偏差超过15%，之前有个同行做的网球数模用了两段旋转面拼接，缝的位置曲率突变，做出来的击打回弹角度仿真误差直接到了22度，根本没法用。其次这个数模也适配网球发球机的落料通道干涉检查，很多发球机卡球问题，本质就是数模做的时候把网球的合模缝凸起做高了0.3毫米，实际生产的时候橡胶硫化的溢边加上这个公差，刚好卡在落料口的倒角位置，批量生产的时候卡球率能到8%，这次做数模的时候特意把合模缝的凸起高度控制在0.15毫米，和实际量产的网球尺寸公差带完全匹配。

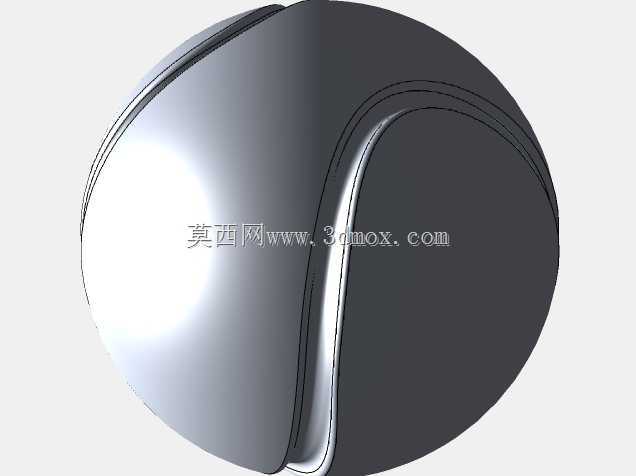

　　说回设计思路，最开始画草图的时候没直接用旋转凸台，而是先根据国际网联的标准尺寸定了基准球径，也就是65.4毫米到68.6毫米的公差带中间值，取了67毫米作为基础球面直径，然后再做表面的流线沟槽。很多新手做网球沟槽直接在球面上扫描切除，做出来的沟槽边缘是直角，实际网球的沟槽是橡胶包覆毛毡之后的圆弧过渡，所以这次做的时候先在球面上投影出S形的引导线，引导线的曲率是按照实际网球的缝线轨迹拟合的，没有用规则的正弦曲线，因为真实网球的缝线不是均匀对称的，两个半球的缝线收尾位置有12度的角度差，这个细节很多通用模型库的数模都没做，导致做空气动力学仿真的时候，马格努斯效应的计算结果和实际风洞测试差很多。

　　然后说外形尺寸和安装边界，这里说的安装边界不是说网球要装在什么设备上，而是指它和配套器材的适配边界：比如和网球拍线床的接触区域，沟槽的深度控制在1.2毫米，宽度3.8毫米，这个尺寸是实际拆解了12款不同品牌的比赛用网球测量取的平均值，既保证了和拍线接触的时候有足够的摩擦咬合，又不会因为沟槽过深导致毛毡粘贴的时候出现空鼓。另外和网球捡球器的适配边界，数模的整体圆度公差控制在0.2毫米以内，刚好能通过捡球器的弹性卡圈，不会出现卡滞或者漏捡的情况。之前有个客户做自动捡球机器人，用了网上找的免费网球数模，圆度做的差了0.5毫米，做路径规划的时候识别率只有72%，换了这个数模重新做视觉训练库之后，识别率直接升到了97%。

　　功能特性这块，这个数模是做了实体可拆分结构的，不是单片曲面，外层的毛毡层、中间的橡胶层、内部的充气空腔都做了独立的实体分组，做有限元分析的时候可以直接给不同层赋对应的材料参数，比如橡胶层的邵氏硬度取48度，毛毡层的摩擦系数取0.65，内部空腔可以直接添加气压载荷，不用再重新分割面。很多人做球类数模只做个外表面，真要做性能仿真的时候还要重新补内部结构，浪费大量时间。另外曲面的缝合公差控制在0.01毫米，不管是导去做3D打印的手板，还是导去做模具设计的分型面，都不会出现破面或者缝隙，之前打样过一次光敏树脂的手板，表面粗糙度能达到Ra1.6，不用额外打磨就能直接做风洞测试。

　　实际做结构的时候还考虑了量产的工艺性，合模线的位置刚好设在沟槽的中心线上，这样硫化成型的时候溢边会留在沟槽里面，后续修边的时候不用打磨整个球面，只需要处理沟槽内的溢边就行，能减少30%的后处理工时。很多新手设计的时候把合模线设在球面的光滑区域，修边的时候很容易磨坏毛毡粘贴面，导致成品的不良率升高。另外数模的沟槽过渡位置做了0.2毫米的圆角，和实际生产中橡胶模具的脱模斜度匹配，不会出现脱模的时候扯坏橡胶坯料的问题。

　　之前给省队的网球训练设备做配套的时候，还特意用这个数模做了不同转速下的飞行轨迹仿真，因为曲面的缝线细节做的足够准，仿真出来的轨迹偏移量和实际发球机打出来的轨迹偏差不到10厘米，完全满足训练设备的校准要求。要是用那种简化的光滑球面数模，根本模拟不出来高速旋转下缝线带来的空气扰动，轨迹偏差能到半米以上，根本没法用在专业训练设备上。
