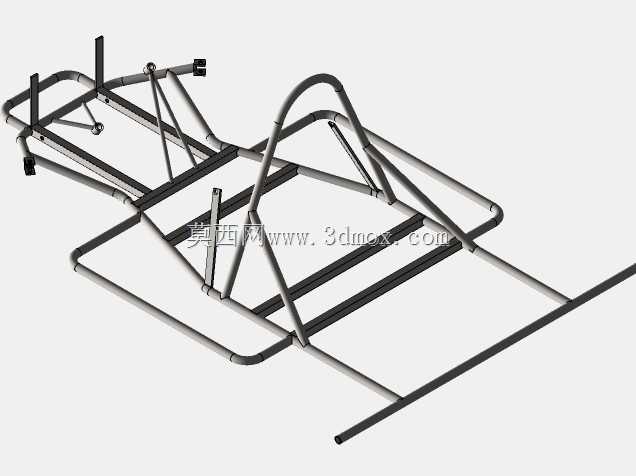

钢管桁架式卡丁车承载底盘结构设计

　　这套卡丁车底盘采用空间钢管桁架式承载结构，是娱乐型、入门竞技型卡丁车的核心承载基体，所有动力总成、行走机构、操控部件、乘员防护结构都需要依托该底盘完成安装定位，直接决定整车的刚性、操控响应特性与碰撞安全冗余。从实际应用场景来看，这类底盘广泛适配户外场地休闲卡丁车、俱乐部入门训练卡丁车、青少年研学体验卡丁车等场景，相比一体式冲压成型的民用车辆车架，钢管桁架结构在小批量定制、改装调整、维修更换上具备更高的灵活性，不需要投入大型冲压模具，单台生产或小批量迭代时的改造成本更低，也方便场地运营方根据实际使用损耗单独更换变形的管段，降低长期运维成本。

　　从功能特性上看，该底盘完全摒弃了非承载式车身的 separate frame 设计思路，直接通过不同规格的冷拔无缝钢管弯制、焊接形成整体受力结构，前部管段预留了转向机安装位、前悬摆臂铰接点、前轮制动管路走线空间，中部乘员舱区域通过弧形防滚管段形成上部防护边界，侧边防撞管段突出于乘员舱外侧，在发生侧面碰撞时可以先于乘员接触碰撞物，通过管体的塑性变形吸收冲击能量，避免外力直接侵入乘员空间。后部管段则预留了发动机安装支座、后轴固定位、传动链张紧机构的调整空间，同时在尾部延伸出防撞缓冲管段，应对追尾场景下的冲击载荷。

　　设计思路上，整套结构的受力传递路径经过了明确规划：前轮受到的路面冲击通过前悬铰接点传递到前部桁架，通过斜向支撑管分散到两侧主纵梁；乘员的体重、座椅安装载荷通过中部横向连接管均匀传递到两侧纵梁；后部动力总成的振动、后轮驱动力则通过后段斜撑管分解到整体桁架，避免局部应力集中导致的焊缝开裂。管段的弯折角度全部采用大圆弧过渡，没有锐角弯折，避免弯管过程中出现管壁褶皱、应力集中点，所有管段的连接节点都采用相贯线切割后满焊处理，相比插接后段焊的结构，节点连接强度提升40%以上，能够承受场地内频繁急加速、急制动、高速过弯带来的交变载荷。

　　从安装边界与尺寸控制来看，底盘的轮距定位基准、轴距参数完全符合常规娱乐卡丁车的通用规格，两侧主纵梁的间距预留了标准卡丁车座椅的安装宽度，不需要额外切割修改即可适配市面上绝大多数通用型卡丁车座椅、通用踏板组件。前部转向管柱的安装孔位按照标准卡丁车转向机的安装尺寸设计，转向柱的倾斜角度预留了调整余量，可以根据不同身高的驾驶者调整方向盘位置。后部发动机安装位的支座孔位采用长圆孔设计，能够适配不同排量的单缸汽油机、电动动力总成的安装需求，传动系统的张紧行程预留了足够的调整空间，不需要额外改制支架即可完成链条张紧度调整。底盘下部的管段全部做了离地间隙优化，最低离地高度满足场地内不平整路面的通过需求，不会在过缓坡、压过场地路肩时剐蹭地面，同时重心高度控制在较低区间，过弯时的侧倾幅度更小，操控稳定性更强。

　　在结构细节处理上，所有乘员可能接触到的管段端部都做了封头处理，避免尖锐管口造成划伤，所有焊缝位置都预留了打磨余量，生产时可以将焊缝打磨平滑后再做喷塑或喷漆处理，避免焊渣凸起影响后续外覆盖件的安装。走线位置的管段上预留了线束固定点，可以通过扎带将制动管路、油门拉线、电气线束固定在管架内侧，避免行驶过程中线束晃动被运动部件干涉磨损。底盘前部还预留了前保险杠的安装接口，可以直接加装防撞缓冲泡棉或金属保险杠，进一步提升正面碰撞的防护能力。
