螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景里，紧凑型螺旋荧光灯是替代传统白炽灯的核心照明器件，这款螺旋结构的节能灯管模型，完整还原了产品从发光腔体到安装接口的全结构细节，可直接用于照明产品结构验证、装配干涉检查、配套灯具适配设计等工作。从实际使用场景来看，这类节能灯广泛适配家庭室内顶灯、壁灯、台灯，以及商用空间的筒灯、格栅灯盘等安装载体，需要兼顾通用安装兼容性与发光效率的平衡，建模过程中优先还原了E27通用螺口灯头的标准尺寸边界，螺牙的牙距、牙高、啮合长度完全符合国标灯头安装规范，可直接匹配市面绝大多数标准螺口灯座，不需要额外做适配修改，安装时的旋入行程、止位位置都和实物一致，能直接用于安装模拟验证，避免设计配套灯具时出现灯头卡滞、旋入不到位、接触不良等问题。

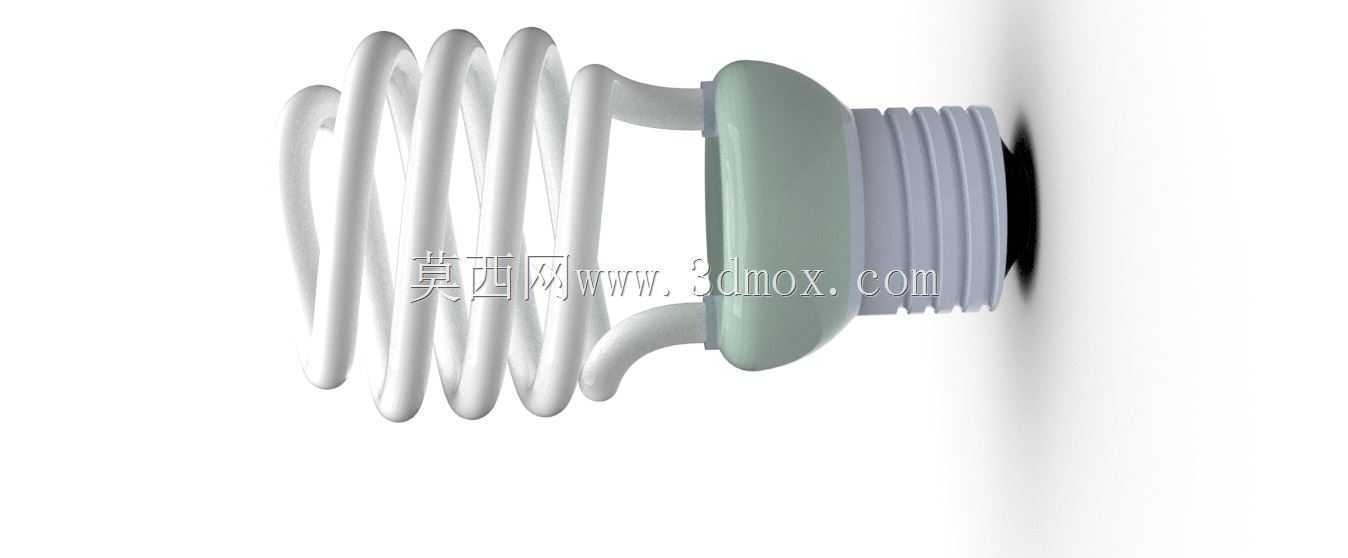

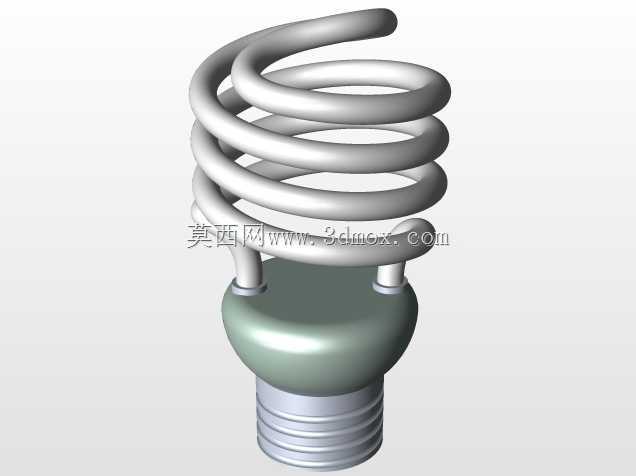

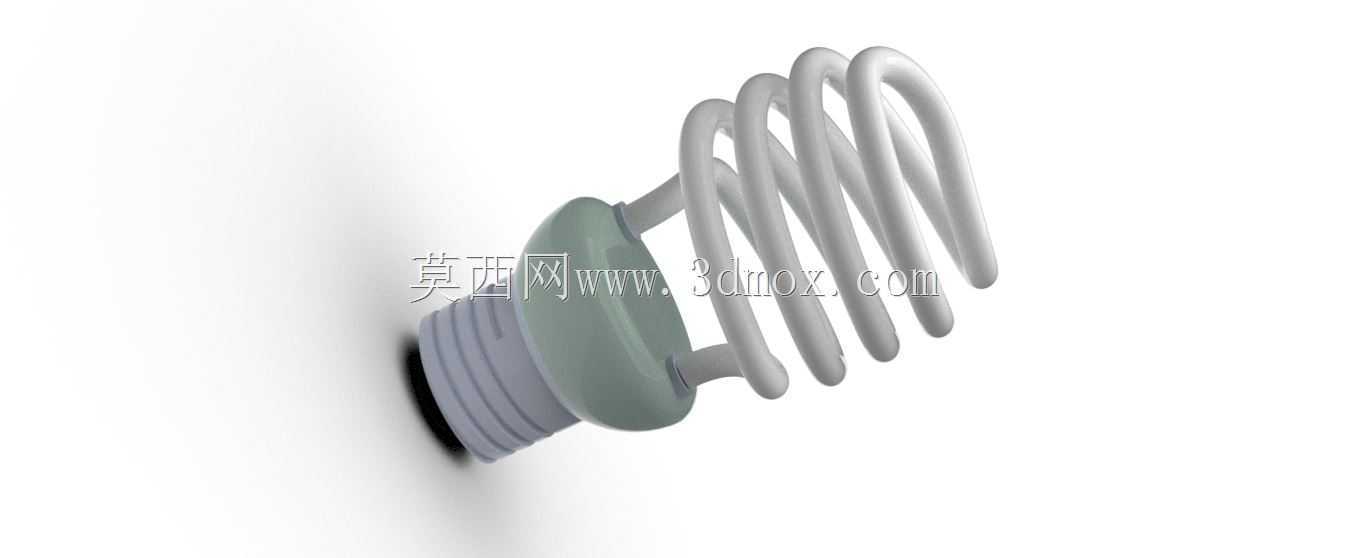

　　灯管部分采用多圈螺旋盘绕的结构设计，核心思路是在有限的外形尺寸内最大化拉长荧光放电管的有效长度，在保证发光功率的前提下压缩整体占用空间，相比同功率的U型管节能灯，螺旋结构的径向尺寸更紧凑，能适配更小口径的灯罩安装需求。建模时还原了灯管玻璃管壁的均匀壁厚，螺旋升角、圈数、管径参数都匹配量产产品的实际规格，灯管与端部塑料件的衔接位置做了平滑过渡处理，还原了实际生产中灯管封接部位的结构形态，没有出现生硬的拼接棱角，和实物的装配状态完全一致。端部的塑料绝缘座部分，还原了阻燃塑料件的外形轮廓，包括与灯头金属部分的压接卡位、内部镇流器元件的容纳腔体结构，虽然模型没有拆分内部电子元件，但腔体的内部净空尺寸符合常规紧凑型节能灯镇流器的安装空间要求，做二次设计时可以直接在这个腔体基础上排布电路板、电容、引线等零件，不需要重新调整外部轮廓。

　　从结构设计的细节来看，螺旋灯管的曲率过渡全程顺滑，没有出现曲率突变的位置，这一点完全匹配玻璃灯管弯制工艺的实际要求，实际生产中玻璃管加热弯制时如果曲率突变很容易出现管壁厚薄不均、应力集中导致开裂漏汽的问题，建模时特意遵循了弯管工艺的最小曲率半径要求，每一段螺旋弧面的曲率变化都均匀连续，既保证了外形和实物一致，也符合生产工艺的可行性。灯头金属部分的绝缘顶触点位置、高度都符合安全规范要求，安装后触点与灯座内部弹片的接触压力、接触行程都在合理范围内，不会出现接触不良或者顶死无法旋入的问题。

　　在配套灯具设计时，这款模型可以直接导入装配环境，验证灯罩内部的容纳空间是否足够，检查灯管与灯罩内壁、反光罩的安全距离，避免出现灯管工作时温度过高烤蚀灯罩材料的问题；同时可以模拟光源的发光位置，配合光学仿真软件验证灯具的配光效果，调整反光罩的曲面角度，提升整体出光效率。对于三维建模学习者来说，这个模型的螺旋曲面构建、不同材质零件的装配配合、标准接口的尺寸规范还原，都能很好地练习曲面扫掠、装配约束、标准件适配等建模技能，理解民用照明产品在设计时需要兼顾的工艺性、通用性、安全性要求。不同于简化的外观模型，这个结构模型保留了所有装配需要的配合面、安装基准，不管是做产品结构改良、配套灯具开发，还是做照明场景的三维可视化展示，都能直接使用，不需要额外修补结构细节。
