板条箱注塑成型模具结构设计

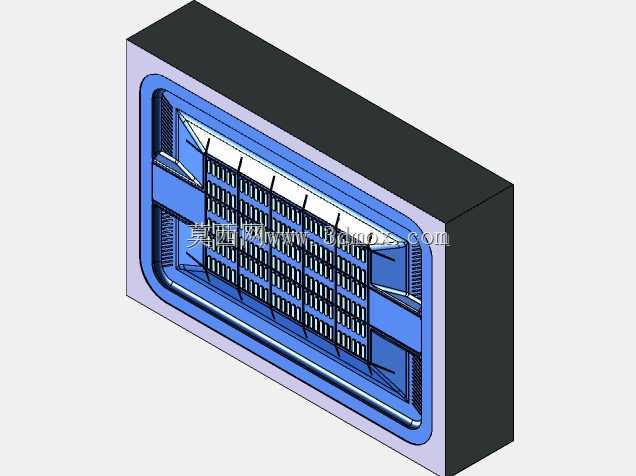

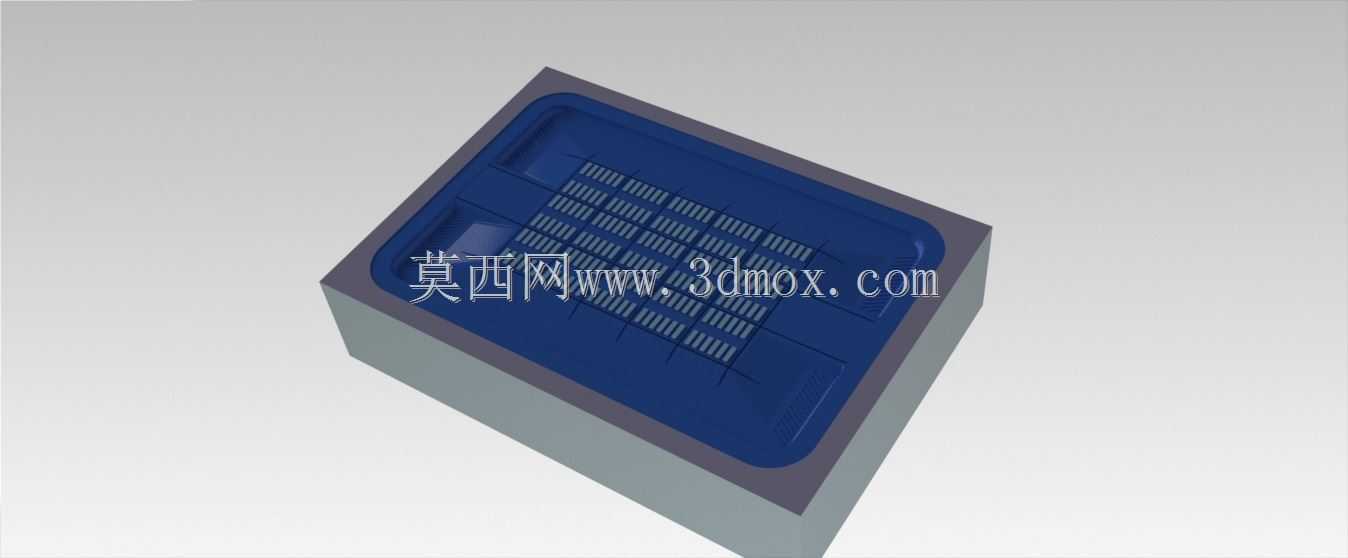

　　这套模具针对周转用塑料板条箱的批量注塑成型开发，核心服务于仓储物流、生鲜配送、工业零部件周转场景下的塑料箱体生产，适配常规卧式注塑机的安装接口，可直接匹配主流吨位设备的哥林柱间距、定位圈尺寸与顶出杆排布，无需额外做安装转接改造。从结构逻辑来看，模具采用单型腔布局，模架选用标准大水口模胚，分型面设置在箱体口部的法兰边缘位置，开模时动定模分离后，产品包紧在动模侧的型芯上，通过顶出机构将成型完成的板条箱平稳推出，避免顶出过程中箱体侧壁出现顶白、变形缺陷。型腔部分直接加工出板条箱外侧的格栅加强筋结构，这些格栅并非单纯的减重设计，实际生产中可在保证箱体堆叠承重的前提下，减少单箱的塑料原料用量，同时让生鲜类货品存放时具备更好的通风透气性，

　　避免密闭空间内积潮变质。型芯侧对应成型箱体的内部容腔，表面做了抛光处理，减少塑料熔体充模时的流动阻力，也能降低脱模时的摩擦阻力，避免箱体内部出现拉毛、划痕。设计阶段特意在模具底部设置了独立的插入件结构，这个嵌件对应成型板条箱底部的加强筋与防滑定位槽，实际生产中如果底部结构出现磨损，或者需要适配不同底部纹路的板条箱生产需求，无需更换整套模芯，只需要拆卸更换这个底部插入件即可，大幅降低模具的维护成本与换型时间。考虑到板条箱生产常用的PP、HDPE原料的收缩率特性，模腔尺寸在设计时预留了均匀的收缩余量，侧壁设置了合理的脱模斜度，格栅筋位的厚度从根部到端部做了渐变处理，避免成型时出现缩痕、缺胶问题。冷却回路采用随形排布方式，沿着型腔、

　　型芯的轮廓均匀布置水路，保证成型过程中模温均匀，减少产品因冷却不均产生的翘曲变形，缩短单模成型周期。模具的浇注系统采用侧浇口进料，浇口位置设置在箱体口部的非外观面，成型后去除浇口的痕迹不会影响箱体的外观与使用，流道设计做了圆滑过渡，减少熔体充模时的压力损失，保证格栅这类薄壁筋位能够被熔体完全填充。排气结构开设在分型面与熔体最后填充的筋位末端，避免充模过程中困气导致的烧焦、缺胶问题。整套模具的导向定位采用标准导柱导套配合，同时在型腔周边增设了精定位块，保证合模时动定模的同轴度，避免长期生产后出现型腔错位导致的产品壁厚不均问题。顶出系统采用顶针与顶板结合的方式，顶出位置均匀分布在箱体的加强筋与口部边缘，保证顶出力均匀分布，

　　避免顶出时产品出现变形。实际生产验证中，这套模具可稳定实现连续批量生产，成型的板条箱尺寸一致性好，侧壁格栅无缺胶、断筋问题，底部的防滑槽与堆叠定位结构尺寸精准，可实现同规格箱体的稳定堆叠，满足物流周转场景下多层堆码的承重要求，适配自动化生产线的箱体抓取、转运定位需求。
