带红色密封端盖透明圆柱玻璃容器结构

　　日常做实验室耗材配套结构、小型流体存储单元设计时，这类带密封端盖的透明圆柱玻璃构件是很常见的选型对象，不少刚接触结构设计的工程师容易把这类零件想的过于简单，实际落地时要考量的边界条件非常多。先从实际应用场景说起，这类构件常被用在小型试剂暂存、可视化流体观测工位、小剂量样品密封存储的环节，比如实验室理化分析环节的样本暂存单元、小型试验台的流体液位观测段、甚至部分民用密封储物的小型容器单元，都能看到同结构的身影，因为玻璃材质本身的化学稳定性好，透明属性可以直接观测内部物料的状态，不需要额外加装视镜结构，能简化整套组件的装配复杂度。

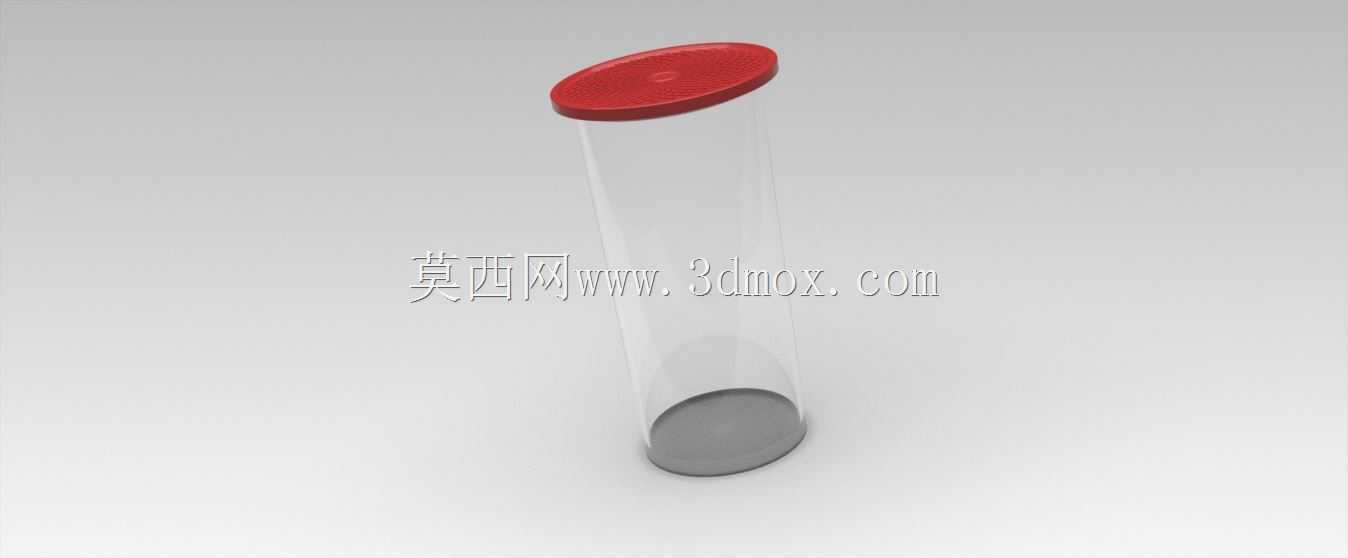

　　从结构设计思路上拆解，这个构件的核心是圆柱玻璃筒体搭配顶部红色密封端盖、底部灰色承托底座的三段式结构。首先是筒体部分，采用等径圆柱玻璃结构，壁厚的选取要匹配实际使用的承压需求，如果是常压存储场景，壁厚可以控制在1.5-2mm区间，兼顾透光性和结构强度，如果是带微正压的流体输送观测段，壁厚需要提升到3mm以上，同时要做筒体内外壁的抛光处理，避免玻璃表面的微裂纹在应力作用下扩展导致开裂。筒体的上下两端都做了磨边处理，上端和密封端盖配合的位置要做公差控制，配合间隙控制在0.1-0.2mm之间，保证密封胶圈能有足够的压缩量实现密封，不会出现渗漏问题。

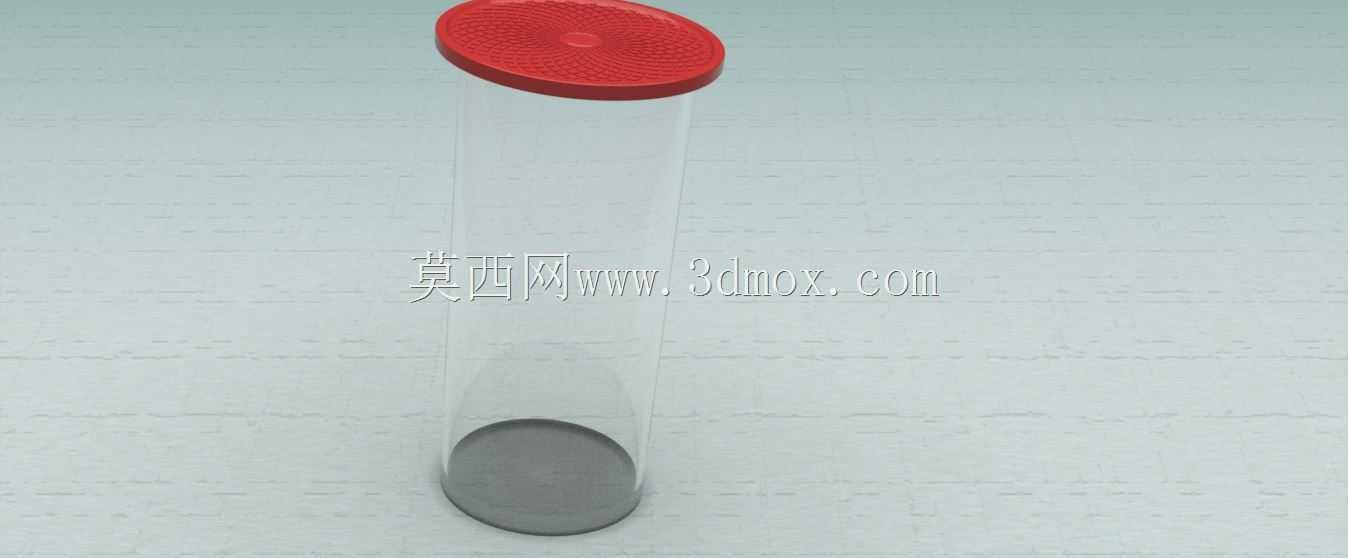

　　顶部的红色密封端盖采用带防滑纹理的圆盘结构，端盖顶面做了密集的凹凸网格纹理，这个设计不是单纯的装饰，实际使用时操作人员拧动端盖的时候，纹理能增加手指和端盖的摩擦力，即使手上沾有少量水渍或者试剂残留，也能顺利拧开端盖不会打滑。端盖的内侧设计有和玻璃筒口配合的环形卡槽，卡槽内嵌装丁腈橡胶或者硅胶材质的密封圈，当端盖旋合或者扣合到筒口时，密封圈被筒口端面和卡槽底面挤压变形，填充所有配合间隙，实现气液密封。端盖的外径比玻璃筒体的外径大2-3mm，形成一圈突出的唇边，一方面拧动的时候有更好的施力位置，另一方面如果端盖上有洒落的液体，会顺着唇边滴落，不会沿着筒体外壁流到下方污染容器外壁或者放置台面。

　　底部的灰色承托底座，作用是给玻璃筒体提供稳定的支撑，因为玻璃筒体的下端面是平面，如果直接放置在硬质台面上，微小的台面不平整都会导致玻璃筒体局部应力集中，容易出现底缘崩裂的问题，底座采用硬质塑料或者橡胶材质，内凹的卡槽刚好卡住玻璃筒体的下端，底座底面做平整处理，增大和放置面的接触面积，提升放置稳定性，同时软质的底座材料能缓冲轻微的碰撞冲击，避免玻璃筒体直接和硬质台面碰撞破损。

　　从安装边界和尺寸配合来说，这类构件的整体高度一般根据存储容量确定，常见的小容量规格高度在100-150mm之间，筒体内径在30-50mm区间，端盖的总厚度控制在5-8mm，保证足够的结构强度不会在拧动的时候发生变形。装配的时候要注意，玻璃筒体和端盖、底座的配合不能采用刚性粘接，要预留一定的热胀冷缩间隙，因为玻璃和塑料、橡胶的热膨胀系数差异较大，如果完全刚性固定，在温度变化较大的场景下，不同材料的变形量不一致，会导致玻璃筒体被挤压开裂。另外在做三维建模的时候，玻璃材质的渲染要注意折射率参数的设置，还原真实玻璃的透光和折射效果，端盖的防滑纹理要做真实的凹凸结构，不要用贴图代替，方便后续做结构验证的时候直接导出纹理结构开模，底座的倒角要做圆滑处理，避免尖锐的边角划伤操作人员。

　　实际选型使用的时候，还要根据接触的介质特性调整玻璃材质，如果是接触普通的水溶液或者中性试剂，采用普通的钠钙玻璃即可，如果是接触强酸碱或者有机试剂，要更换为硼硅玻璃材质，提升化学耐腐蚀性能，密封圈的材质也要同步调整，接触有机溶剂的场景要更换为氟橡胶密封圈，避免密封圈被溶剂溶胀失效。这类结构看似简单，实际每个细节的设计都对应实际使用中的痛点，比如端盖的防滑纹理、底座的缓冲设计、配合面的公差控制，都是从实际使用的故障案例中总结优化而来，做结构设计的时候不能只看外观造型，要结合实际使用场景的操作需求、工况条件来调整每个结构细节，才能让最终的产品好用、耐用，不会出现渗漏、开裂、操作打滑这类常见问题。
