带斜槽圆角端异形支座结构练习件

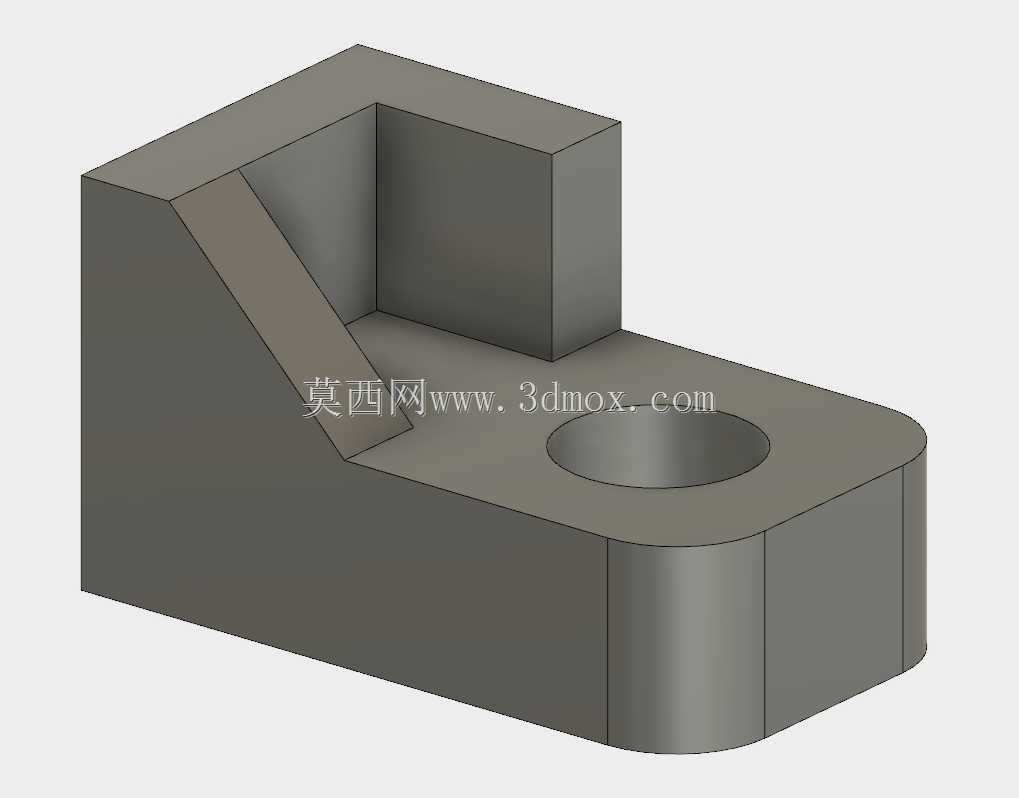

　　在日常机械结构设计的基础练习场景中，这类带斜槽与圆角端的异形支座类零件，常作为入门级三维建模与工程图绘制的典型训练载体，也可作为小型工装、检测工位上的简易承载定位构件使用，适配小尺寸零部件的承托、导向类辅助功能需求。从实际功能特性来看，该零件主体为块状承托结构，右端做R10圆角过渡处理，可避免装配或使用过程中锐边磕碰划伤操作人员，也能减少应力集中导致的结构断裂风险；右端面上设置的Φ20通孔，可用于穿装定位销、紧固螺栓，或是作为小型轴类零件的穿装让位孔，满足相邻构件的连接或避让需求。零件左侧的开槽结构搭配斜向切面设计，一方面可以减轻零件整体自重，减少不必要的材料消耗，另一方面斜切面可作为导向面，在小型工件滑入、

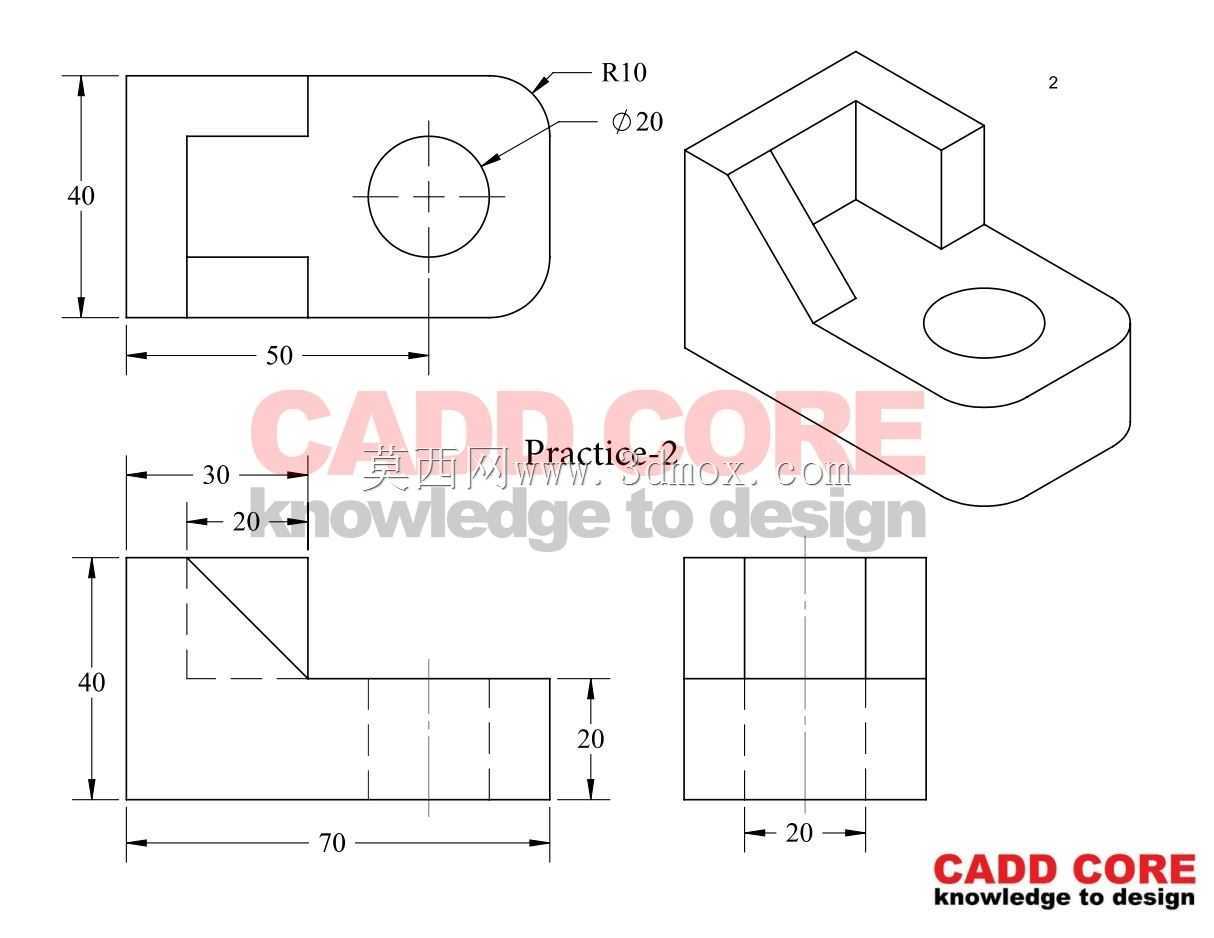

　　定位过程中起到引导对位的作用，避免直角卡位导致的工件装配卡滞。从尺寸边界来看，该零件总长度为70mm，主体高度为40mm，前后方向厚度为20mm，安装与使用时的空间占用边界清晰，可适配狭小工位的布置需求；其中左侧开槽区域的水平定位尺寸为距左端30mm、槽边距中心线20mm，右端通孔的中心距零件左端面的水平距离为50mm，所有尺寸标注均从加工基准出发，可直接对应铣削、钻削工序的加工定位要求，不需要额外做尺寸换算，能减少一线加工人员的识图误差。设计这类零件时，首先要确定整体的加工基准，通常选取零件的底面与左端面作为主基准，先拉伸出主体的长方体毛坯，再对右端两个棱边做R10的圆角处理，形成右端的圆弧轮廓；

　　之后在右端对应位置切除出Φ20的贯通孔，再处理左侧的开槽结构，先切除出矩形的通槽，再通过斜向拉伸切除做出槽内的斜切面，最后核对各部分的尺寸公差与形位要求，确保相邻面的垂直度、孔的同轴度满足基础使用要求。这类零件虽然结构简单，但涵盖了实体拉伸、圆角、切除、孔特征等常用的三维建模操作，也覆盖了机械加工中铣平面、铣槽、钻孔、倒圆角等常规工序，既可以作为三维建模初学者的练习素材，也能作为小型自动化设备中简易承载座的设计参考，在小负载的工位定位、工件承托场景下，可根据实际使用需求调整尺寸参数后直接投入使用，不需要做过多的结构改动。实际应用中，若作为承载构件使用，可在底面增加安装沉孔，通过螺栓将零件固定在工作台面或工装基板上，斜槽位置可适配小型工件的导向滑入，右端的通孔可加装定位销对工件做侧向定位，整体结构紧凑，加工难度低，不需要复杂的工装夹具即可完成生产制作，适合小批量的工位辅助构件快速制作场景。
